10.2
Rechts- und Linkshänder-Betrieb
®
Das M2Smart
HMI10 Wired ist für Rechts- und Linkshänder-Betrieb konzipiert. Die Auslieferung erfolgt stets
für den Rechtshänder-Betrieb.
Zur Umstellung auf Linkshänder-Betrieb wird die Position des Griffs geändert:
1. Schraube des Griffs mit einem Schraubendreher Torx T30 leicht lösen.
®

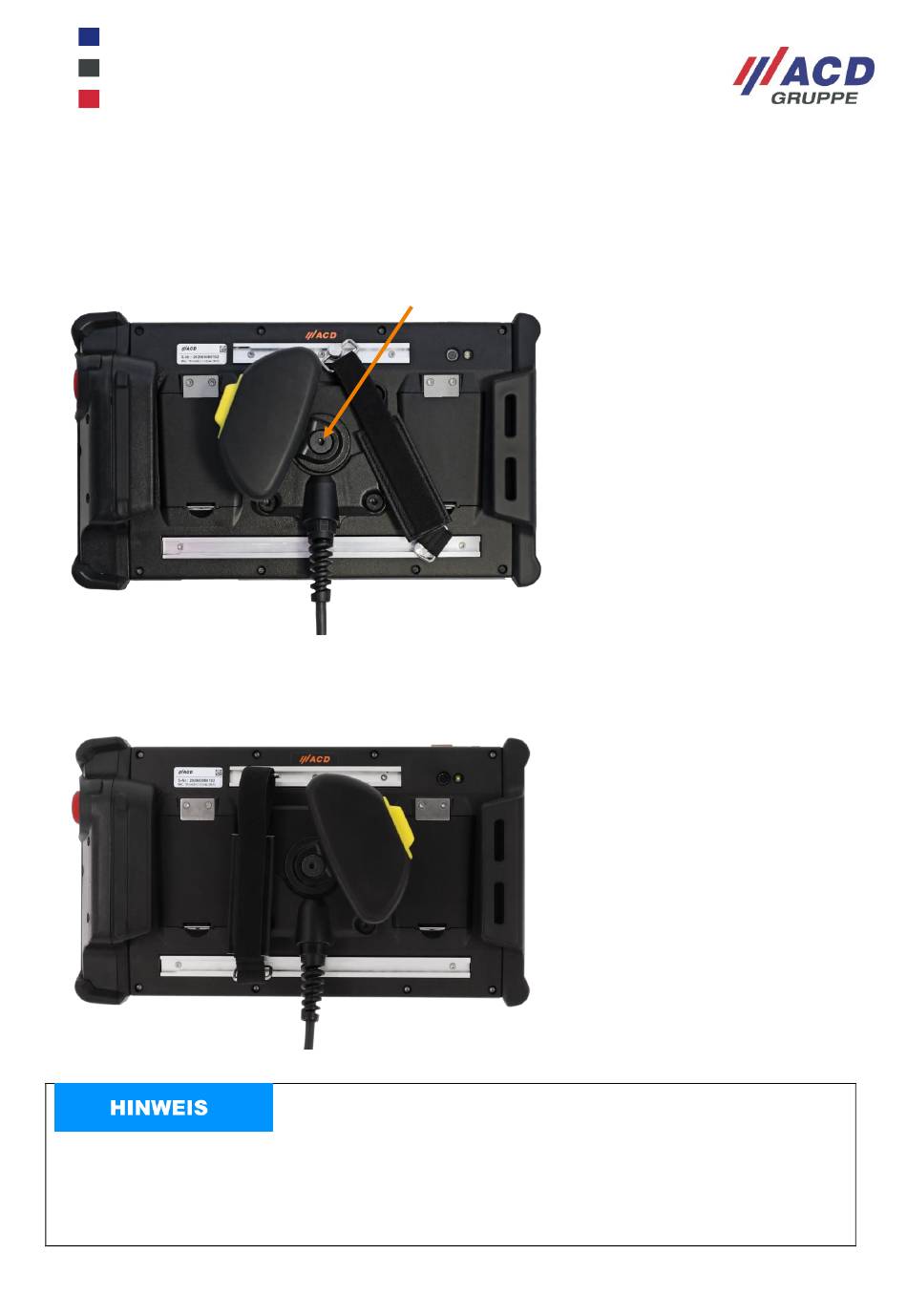

Abbildung 17: M2Smart
HMI10 Wired Rückseite Verstellung Griff 1
2. Griff in die Linkshänder-Position drehen und Schraube wieder anziehen. Das Anzugsdrehmoment
beträgt 0,5 Nm.
®
Abbildung 18: M2Smart
HMI10 Wired Rückseite Verstellung Griff 2
Drehen Sie den Griff nur innerhalb des vorgesehenen Bereichs für den Links-/Rechtshänderbetrieb, um
eine Beschädigung des Kabels zum Zustimmtaster zu vermeiden. Dabei ist die Schraube nur zu lösen und
nicht ganz herauszunehmen. Nach 10-maligem Öffnen und Schliessen der Schraube ist die eingelegte
Dichtung zu tauschen, um die angegebene Schutzart zu gewährleisten.
M2SmartSE HMI10 Wired_Bedienungs-Projektierungshandbuch_
Operating and Project Engineering Manual_V1.01_de_en
33 / 76
