7.7 Status LEDs
Im Folgenden werden die Status-LEDs des mobilen HMI Gerätes M2Smart

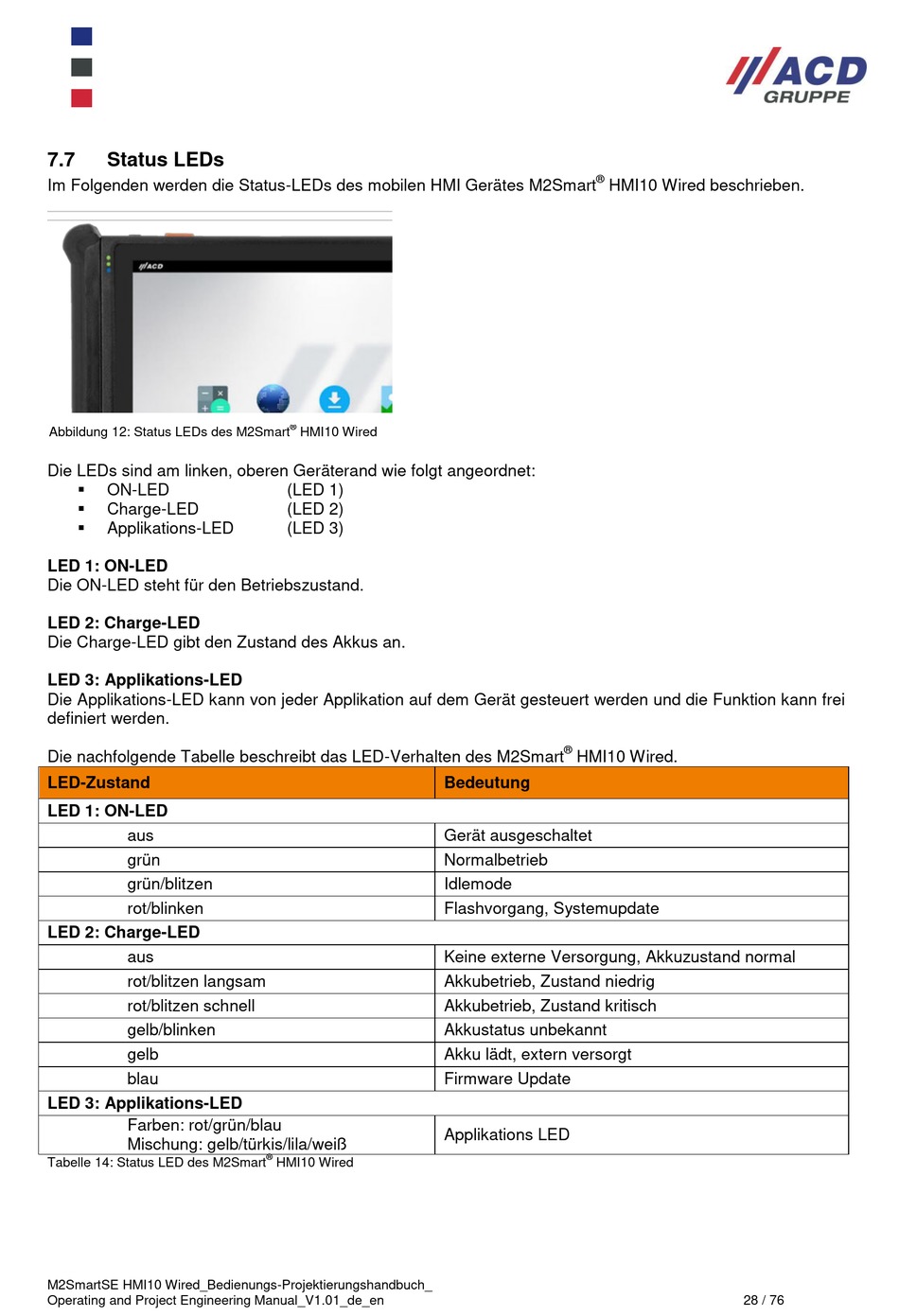

Abbildung 12: Status LEDs des M2Smart
Die LEDs sind am linken, oberen Geräterand wie folgt angeordnet:
ON-LED

Charge-LED

Applikations-LED

LED 1: ON-LED
Die ON-LED steht für den Betriebszustand.
LED 2: Charge-LED
Die Charge-LED gibt den Zustand des Akkus an.
LED 3: Applikations-LED
Die Applikations-LED kann von jeder Applikation auf dem Gerät gesteuert werden und die Funktion kann frei
definiert werden.
Die nachfolgende Tabelle beschreibt das LED-Verhalten des M2Smart
LED-Zustand
LED 1: ON-LED
aus
grün
grün/blitzen
rot/blinken
LED 2: Charge-LED
aus
rot/blitzen langsam
rot/blitzen schnell
gelb/blinken
gelb
blau
LED 3: Applikations-LED
Farben: rot/grün/blau
Mischung: gelb/türkis/lila/weiß
Tabelle 14: Status LED des M2Smart
M2SmartSE HMI10 Wired_Bedienungs-Projektierungshandbuch_
Operating and Project Engineering Manual_V1.01_de_en
®
HMI10 Wired
(LED 1)
(LED 2)
(LED 3)
®
HMI10 Wired
®
HMI10 Wired beschrieben.
®
HMI10 Wired.
Bedeutung
Gerät ausgeschaltet
Normalbetrieb
Idlemode
Flashvorgang, Systemupdate
Keine externe Versorgung, Akkuzustand normal
Akkubetrieb, Zustand niedrig
Akkubetrieb, Zustand kritisch
Akkustatus unbekannt
Akku lädt, extern versorgt
Firmware Update
