17.1.3 Kabelhalterung
Kabelhalterung für die Wandhalterung des M2Smart
Die Befestigung der Kabelhalterung erfolgt über die vier Schrauben M6 der Wandhalterung. Die Schrauben
sind nicht im Lieferumfang enthalten.

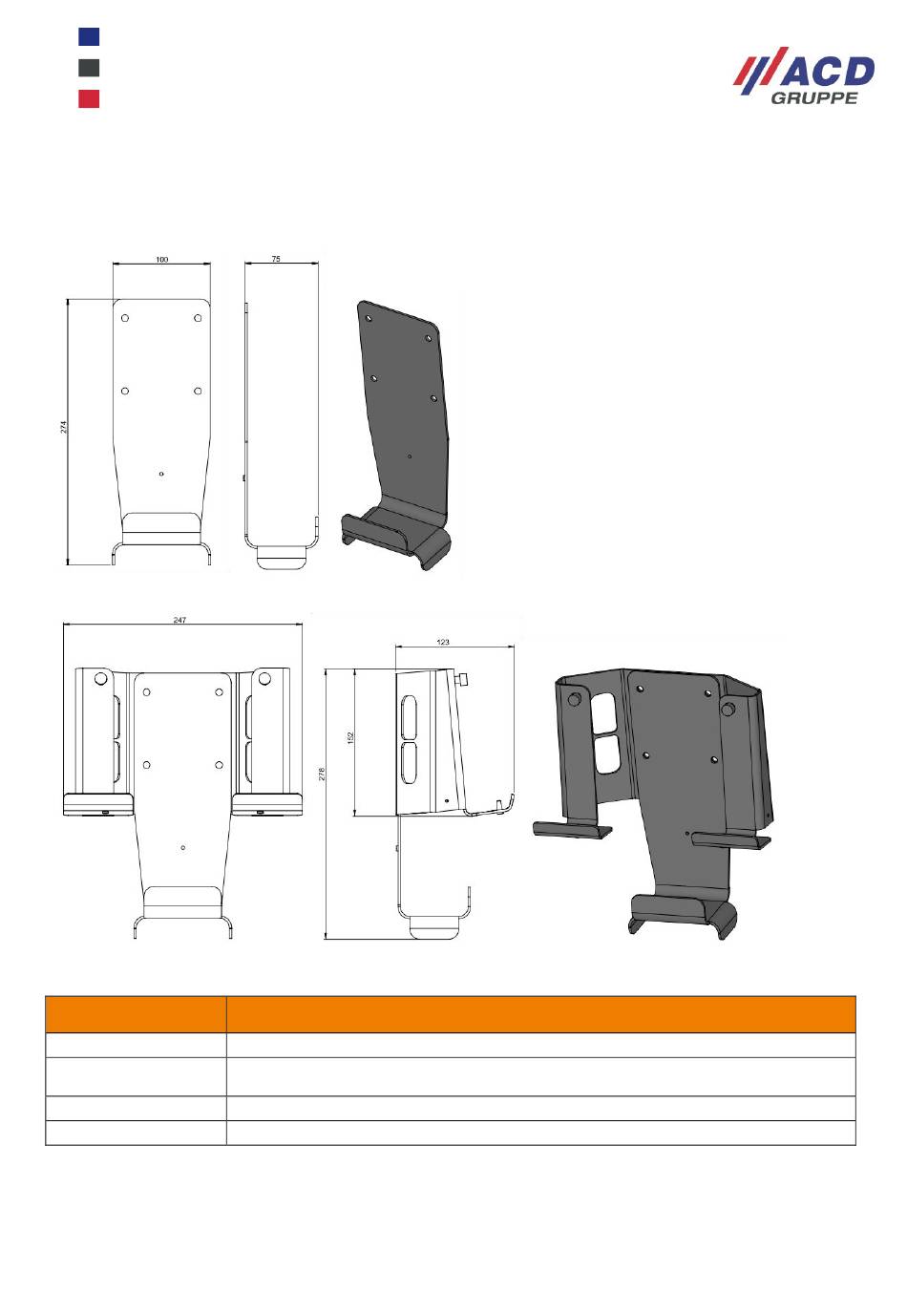

Abbildung 22: Kabelhalterung
Abbildung 23: Wandhalterung und Kabelhalterung
Material
Montage
Abmessung
Gewicht
Tabelle 19: Technische Daten Kabelhalterung
M2SmartSE HMI10 Wired_Bedienungs-Projektierungshandbuch_
Operating and Project Engineering Manual_V1.01_de_en
Technische Daten
Stahlblech, Tiefschwarz lackiert (RAL 9005)
Die Befestigung der Kabelhalterung erfolgt über die 4x Schrauben M6 der
Wandhalterung
Ca. 274 x 100 x 75 mm (L x B x H)
Ca. 670 g
®
HMI10 Wired zur einfachen Verstauung des Kabels.
