ACD GRUPPE M2Smart HMI10 Wired Projektierungshandbuch Seite 38

Material
Abmessungen
Gewicht
Tabelle 17: Technische Daten der Passiven Halterung
17.1.2 Wandhalterung
Passive Wandhalterung zur sicheren Montage des M2Smart
Haltemagnete für das M2Smart
Die Schrauben sind nicht im Lieferumfang enthalten.
Diese Wandhalterung ist optional auch mit dem Kabelhalter verwendbar.

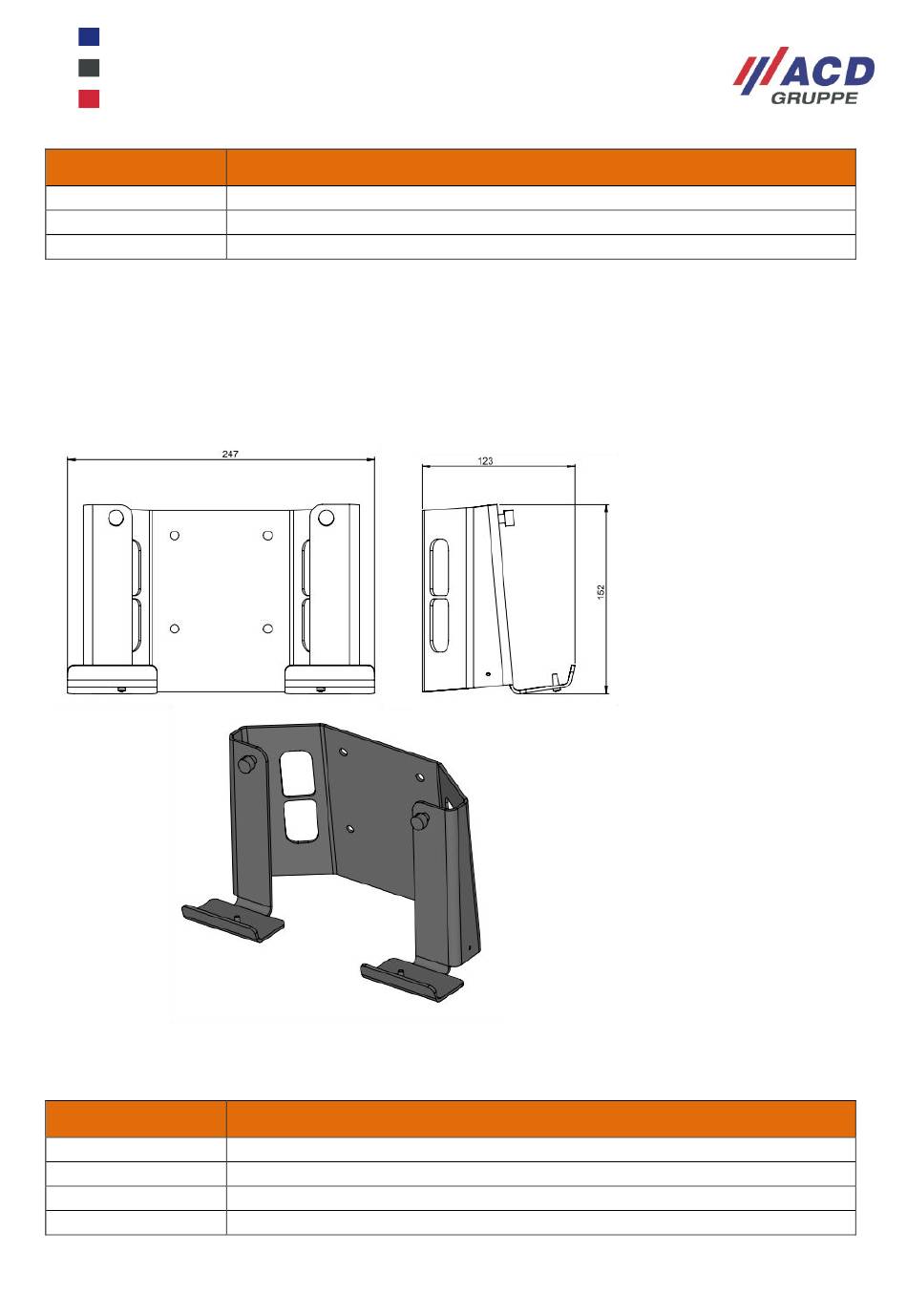

Abbildung 21: Wandhalterung
Die Haltemagnete ermöglichen ein einfaches Einlegen und Entnehmen, sowie einen sicheren Halt des
®
M2Smart HMI10 Wired.
Material
Montage
Abmessungen
Gewicht
Tabelle 18: Technische Daten Wandhalterung
M2SmartSE HMI10 Wired_Bedienungs-Projektierungshandbuch_
Operating and Project Engineering Manual_V1.01_de_en
Technische Daten
ABS + Blech (SW)
Ca. 270 x 124 x 112 mm (L x B x H)
Ca. 500 g
®
HMI10 Wired. Dient zur Wandmontage der Halterung mit 4x Schrauben M6.
Technische Daten
Stahlblech, Tiefschwarz lackiert (RAL 9005)
Die Befestigung der Halterung erfolgt mit 4x Schrauben M6
Ca. 247 x 123 x 152 mm (L x B x H)
Ca. 1140 g
®
HMI10 Wired an der Wand inklusive
38 / 76
