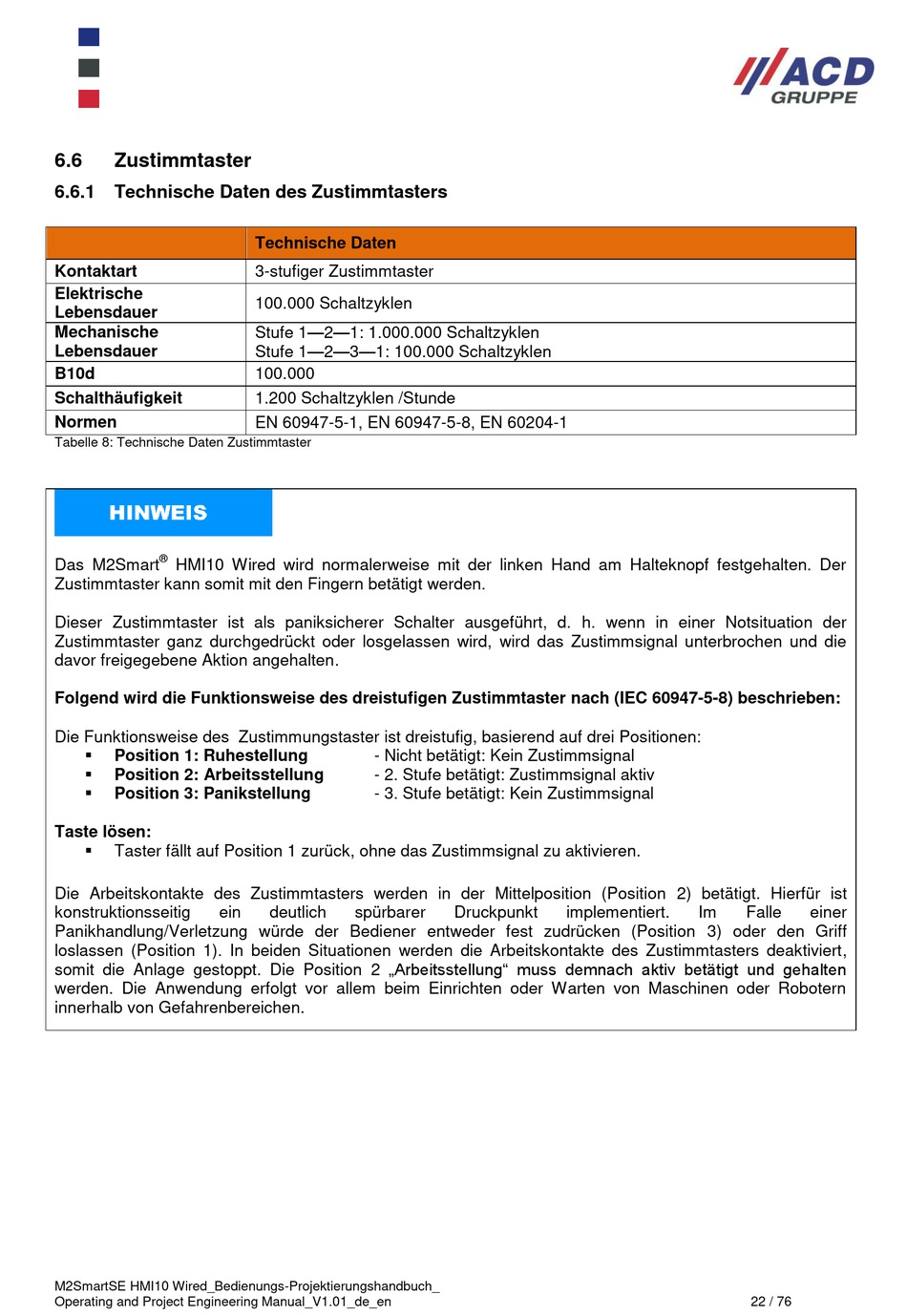

6.6
Zustimmtaster
6.6.1 Technische Daten des Zustimmtasters
Kontaktart
Elektrische
Lebensdauer
Mechanische
Lebensdauer
B10d
Schalthäufigkeit
Normen
Tabelle 8: Technische Daten Zustimmtaster
®
Das M2Smart
HMI10 Wired wird normalerweise mit der linken Hand am Halteknopf festgehalten. Der
Zustimmtaster kann somit mit den Fingern betätigt werden.
Dieser Zustimmtaster ist als paniksicherer Schalter ausgeführt, d. h. wenn in einer Notsituation der
Zustimmtaster ganz durchgedrückt oder losgelassen wird, wird das Zustimmsignal unterbrochen und die
davor freigegebene Aktion angehalten.
Folgend wird die Funktionsweise des dreistufigen Zustimmtaster nach (IEC 60947-5-8) beschrieben:
Die Funktionsweise des Zustimmungstaster ist dreistufig, basierend auf drei Positionen:
Position 1: Ruhestellung
Position 2: Arbeitsstellung
Position 3: Panikstellung
Taste lösen:
Taster fällt auf Position 1 zurück, ohne das Zustimmsignal zu aktivieren.
Die Arbeitskontakte des Zustimmtasters werden in der Mittelposition (Position 2) betätigt. Hierfür ist
konstruktionsseitig
ein
Panikhandlung/Verletzung würde der Bediener entweder fest zudrücken (Position 3) oder den Griff
loslassen (Position 1). In beiden Situationen werden die Arbeitskontakte des Zustimmtasters deaktiviert,
somit die Anlage gestoppt. Die Position 2 „Arbeitsstellung" muss demnach aktiv betätigt und gehalten
werden. Die Anwendung erfolgt vor allem beim Einrichten oder Warten von Maschinen oder Robotern
innerhalb von Gefahrenbereichen.
M2SmartSE HMI10 Wired_Bedienungs-Projektierungshandbuch_
Operating and Project Engineering Manual_V1.01_de_en
Technische Daten
3-stufiger Zustimmtaster
100.000 Schaltzyklen
Stufe 1—2—1: 1.000.000 Schaltzyklen
Stufe 1—2—3—1: 100.000 Schaltzyklen
100.000
1.200 Schaltzyklen /Stunde
EN 60947-5-1, EN 60947-5-8, EN 60204-1
- Nicht betätigt: Kein Zustimmsignal
- 2. Stufe betätigt: Zustimmsignal aktiv
- 3. Stufe betätigt: Kein Zustimmsignal
deutlich
spürbarer
Druckpunkt
implementiert.
Im
Falle
einer
22 / 76
