7.6 Akkuwechsel
Das Akkufach befindet sich auf der Geräterückseite. Hier befinden sich zwei Akkuschächte. Der linke
Akkuschacht (siehe nachfolgende Abbildung) ist elektrisch angeschlossen. Der rechte Akkuschacht dient als
Ersatzakkufach. Öffnen Sie den Akkudeckel, indem Sie die Verriegelung in Richtung der Akkufläche
drücken. Der Deckel kann geöffnet und der Akku entnommen werden.
1. Elektrisch angeschlossener Akkuschacht
2. Ersatzakkufach (nicht elektrisch angeschlossen)
1

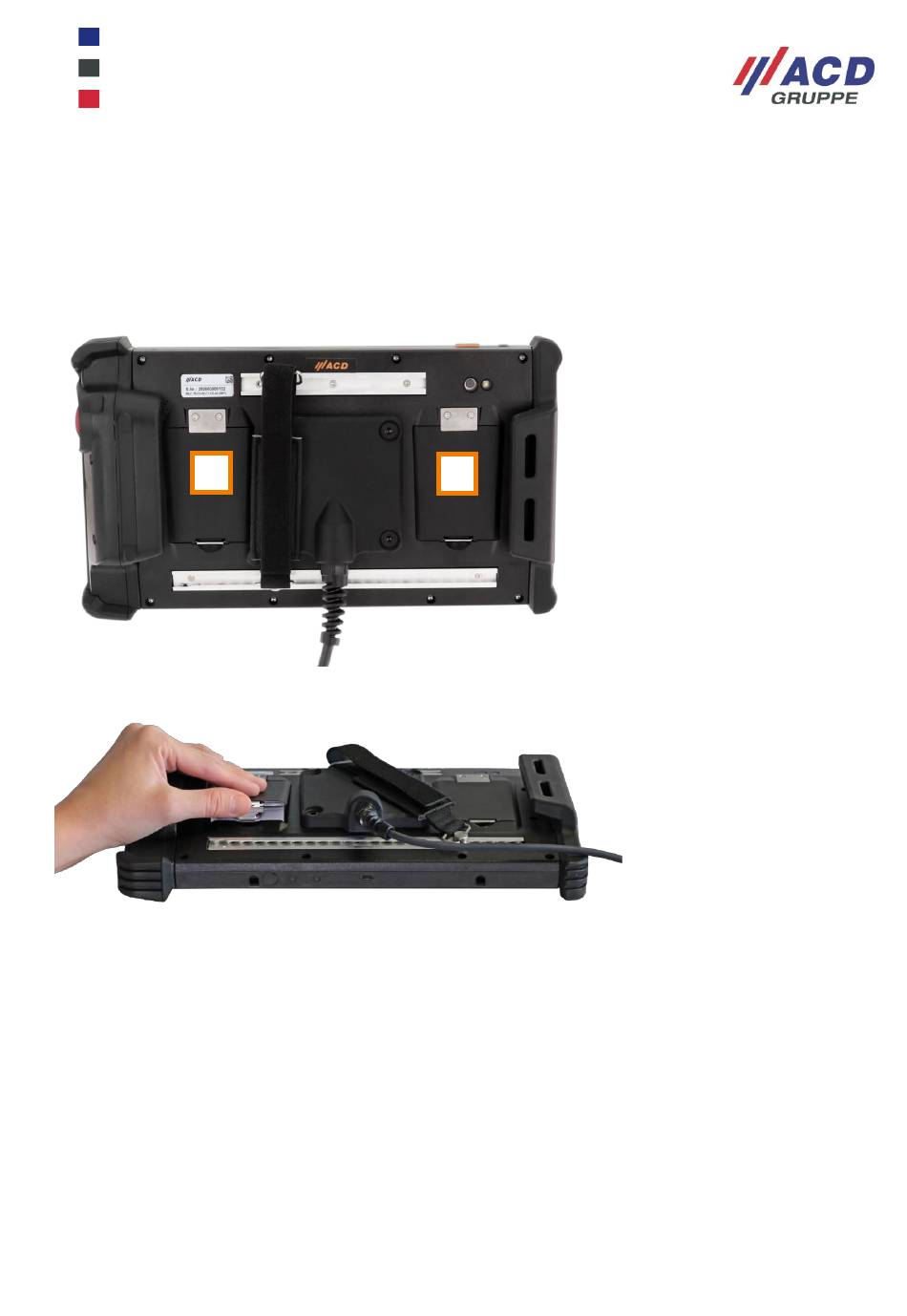

Abbildung 10: Beschreibung Akkuschächte
Abbildung 11: Akku entnehmen/einlegen
Um den Akku in das Gerät einzulegen, führen Sie diesen schräg nach unten in das Akkufach ein. Legen Sie
den Akku so ein, dass die Kontakte des Akkus zu den Kontakten des Gerätes ausgerichtet sind. Daraufhin
kann der Akku nach unten geklappt werden, sodass die Verriegelung einrastet.
