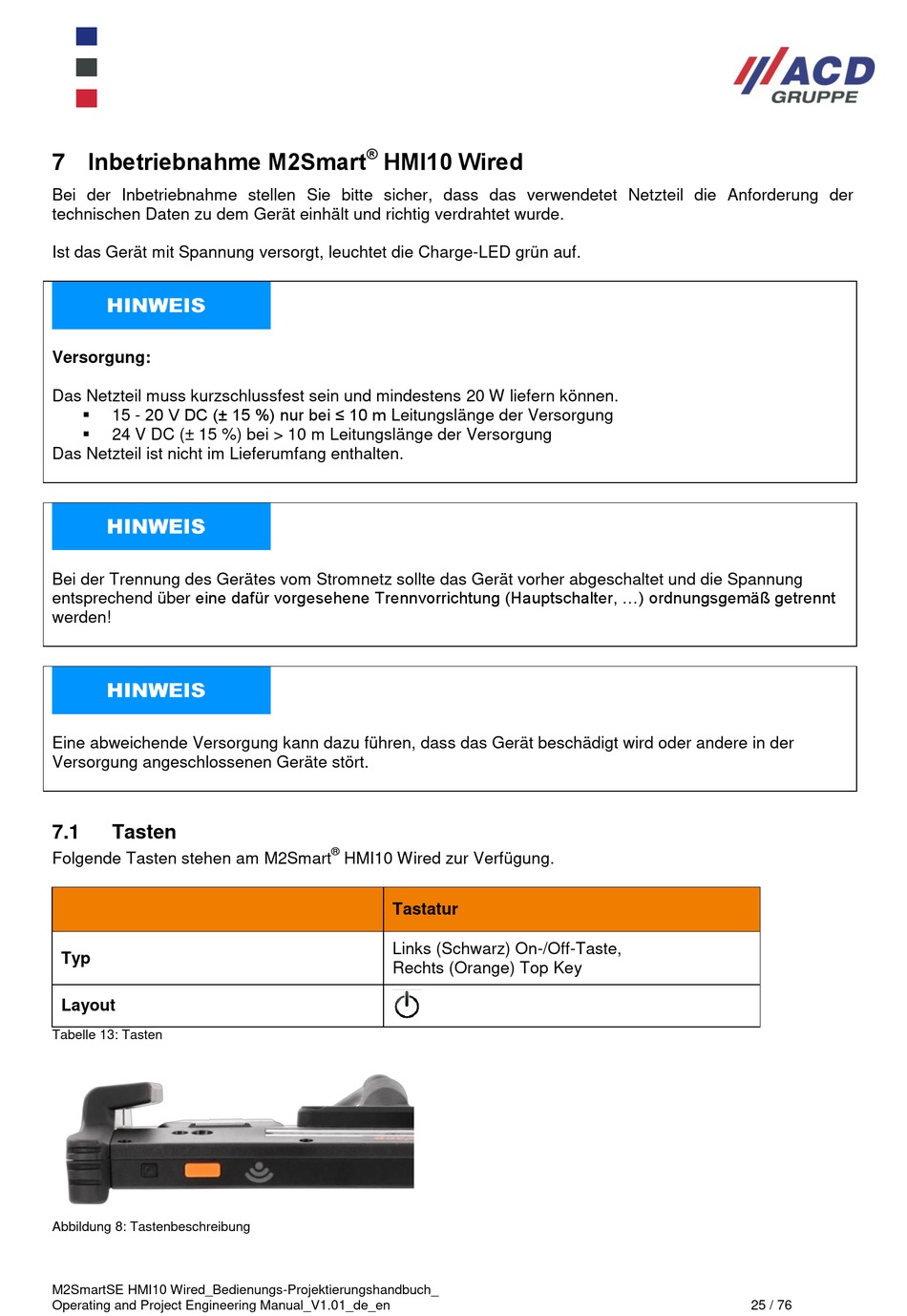

7 Inbetriebnahme M2Smart
Bei der Inbetriebnahme stellen Sie bitte sicher, dass das verwendetet Netzteil die Anforderung der
technischen Daten zu dem Gerät einhält und richtig verdrahtet wurde.
Ist das Gerät mit Spannung versorgt, leuchtet die Charge-LED grün auf.
Versorgung:
Das Netzteil muss kurzschlussfest sein und mindestens 20 W liefern können.
15 - 20 V DC (± 15 %) nur bei ≤ 10 m Leitungslänge der Versorgung
24 V DC (± 15 %) bei > 10 m Leitungslänge der Versorgung
Das Netzteil ist nicht im Lieferumfang enthalten.
Bei der Trennung des Gerätes vom Stromnetz sollte das Gerät vorher abgeschaltet und die Spannung
entsprechend über eine dafür vorgesehene Trennvorrichtung (Hauptschalter, ...) ordnungsgemäß getrennt
werden!
Eine abweichende Versorgung kann dazu führen, dass das Gerät beschädigt wird oder andere in der
Versorgung angeschlossenen Geräte stört.
7.1
Tasten
Folgende Tasten stehen am M2Smart
Typ
Layout
Tabelle 13: Tasten
Abbildung 8: Tastenbeschreibung
M2SmartSE HMI10 Wired_Bedienungs-Projektierungshandbuch_
Operating and Project Engineering Manual_V1.01_de_en
®
HMI10 Wired
®
HMI10 Wired zur Verfügung.
Tastatur
Links (Schwarz) On-/Off-Taste,
Rechts (Orange) Top Key
25 / 76
