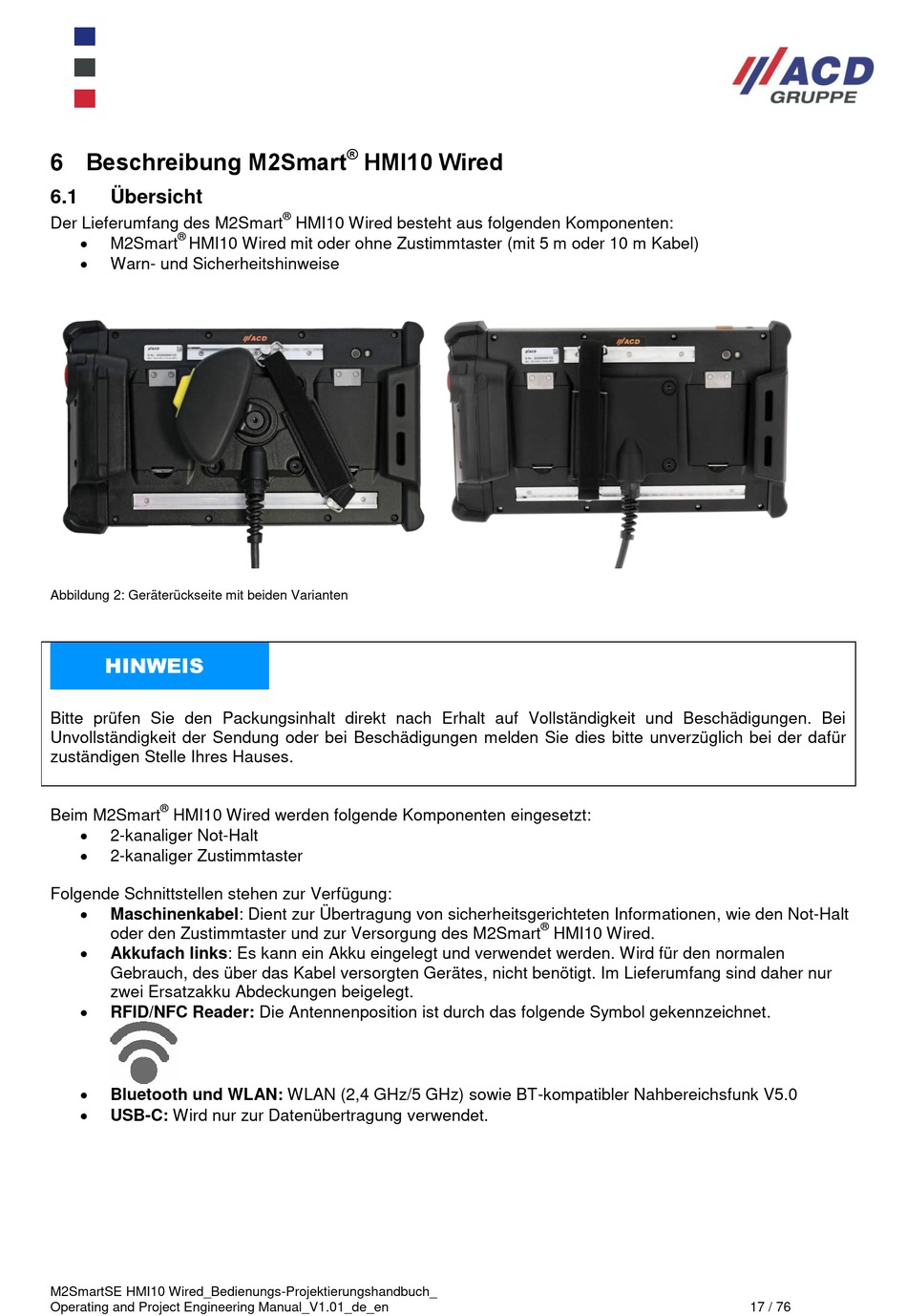

ACD GRUPPE M2Smart HMI10 Wired Projektierungshandbuch Seite 17

6 Beschreibung M2Smart
6.1 Übersicht
Der Lieferumfang des M2Smart
®

M2Smart HMI10 Wired mit oder ohne Zustimmtaster (mit 5 m oder 10 m Kabel)

Warn- und Sicherheitshinweise
Abbildung 2: Geräterückseite mit beiden Varianten
Bitte prüfen Sie den Packungsinhalt direkt nach Erhalt auf Vollständigkeit und Beschädigungen. Bei
Unvollständigkeit der Sendung oder bei Beschädigungen melden Sie dies bitte unverzüglich bei der dafür
zuständigen Stelle Ihres Hauses.
®
Beim M2Smart HMI10 Wired werden folgende Komponenten eingesetzt:

2-kanaliger Not-Halt

2-kanaliger Zustimmtaster
Folgende Schnittstellen stehen zur Verfügung:

Maschinenkabel: Dient zur Übertragung von sicherheitsgerichteten Informationen, wie den Not-Halt
oder den Zustimmtaster und zur Versorgung des M2Smart

Akkufach links: Es kann ein Akku eingelegt und verwendet werden. Wird für den normalen
Gebrauch, des über das Kabel versorgten Gerätes, nicht benötigt. Im Lieferumfang sind daher nur
zwei Ersatzakku Abdeckungen beigelegt.

RFID/NFC Reader: Die Antennenposition ist durch das folgende Symbol gekennzeichnet.

Bluetooth und WLAN: WLAN (2,4 GHz/5 GHz) sowie BT-kompatibler Nahbereichsfunk V5.0

USB-C: Wird nur zur Datenübertragung verwendet.
M2SmartSE HMI10 Wired_Bedienungs-Projektierungshandbuch_
Operating and Project Engineering Manual_V1.01_de_en
®
HMI10 Wired
®
HMI10 Wired besteht aus folgenden Komponenten:
®
HMI10 Wired.
