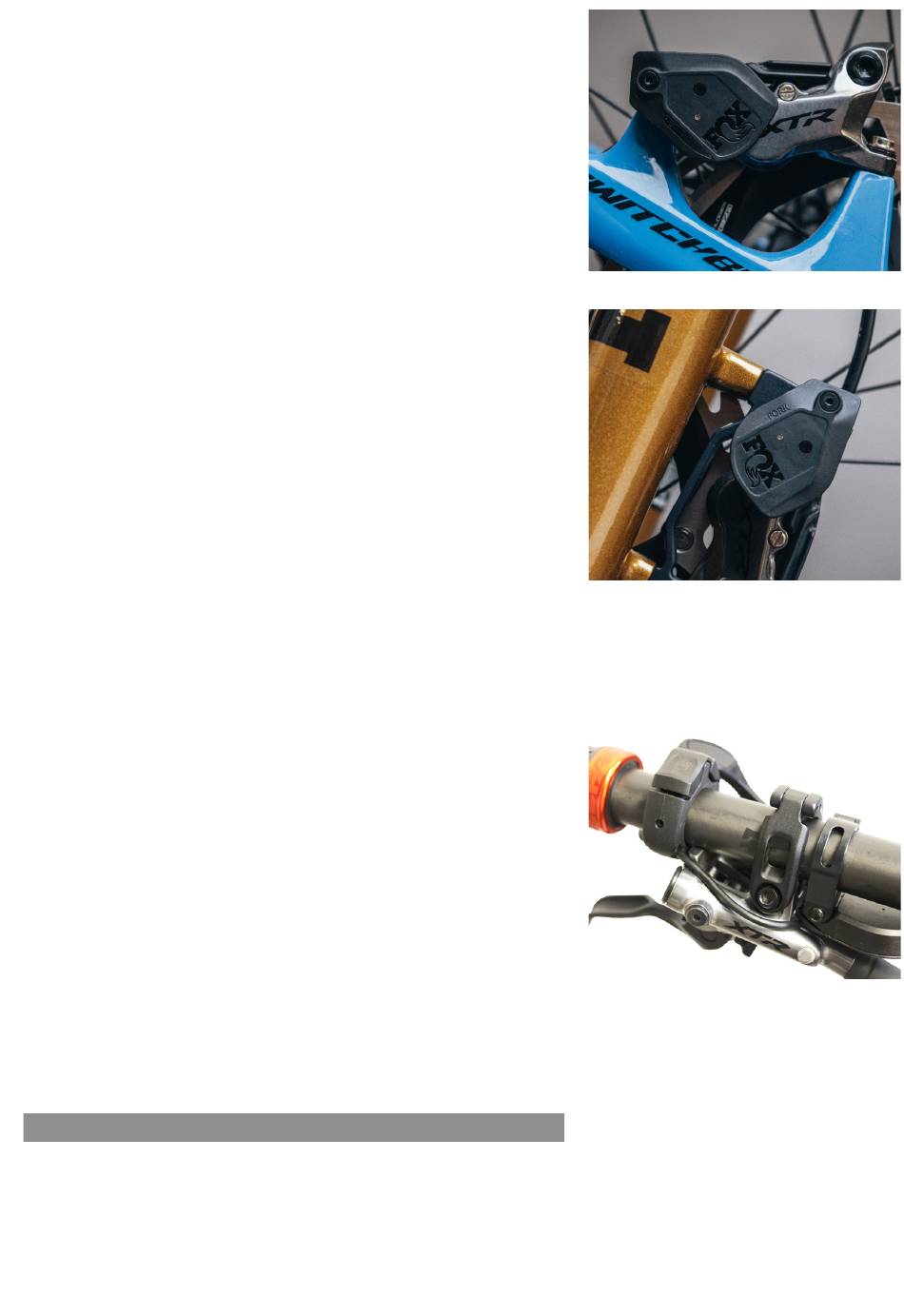

INSTALACIÓN DE LOS SENSORES
1. Los sensores están marcados como «fork» (horquilla) y «rear» (trasero) y
deben colocarse en consecuencia. El sistema no funcionará correctamente si
se intercambian los sensores de la horquilla y trasero.
2. Monte los sensores directamente encima de la pinza de freno, con las arandelas
de centrado colocadas encima del soporte del sensor. No coloque la lengüeta
de montaje del sensor entre un adaptador de freno y la pinza de freno.
3. Con cada sensor se suministran dos pernos de diferente longitud para
adaptarse al grosor de la lengüeta del sensor y a los distintos grosores de los
adaptadores de freno. Utilice el perno de longitud adecuada para su caso.
4. Monte cada sensor utilizando un único perno. Monte el sensor de la horquilla
en la pinza de freno delantera, utilizando el perno de montaje superior. Monte
el sensor trasero en la pinza de freno trasera, utilizando el perno de montaje
más cercano a la parte delantera de la bicicleta.
IMPORTANTE: Los sensores deben quedar aproximadamente en paralelo al
cuerpo de las pinzas de freno.
5. Apriete el perno del freno del sensor de la horquilla al par recomendado por
el fabricante de los frenos, pero sin superar los 10,2 N·m (90 in-lb).
6. Apriete el perno del freno del sensor trasero al par recomendado por el
fabricante del cuadro.
INSTALACIÓN DEL INTERRUPTOR DEL MANILLAR (OPCIONAL)
Su sistema puede incluir o no un interruptor de manillar. El interruptor del
manillar permite acceder rápidamente a 3 ajustes preestablecidos. Utilice la
aplicación Live Valve Neo para personalizar los ajustes preestablecidos. Puede
elegir entre distintos modos «Live» o los modos totalmente abierto o totalmente
cerrado. Hay dos modos Live diferentes y un modo totalmente abierto cargados
en el controlador de manera predeterminada.
1. Instale el interruptor del manillar en uno de los lados del manillar. Para
orientar el interruptor del manillar hasta la posición deseada, es posible
que tenga que quitar y volver a instalar una pequeña pieza de plástico en
el interruptor que permite que el cable salga hacia la derecha o hacia la
izquierda.
2. Gire el interruptor del manillar para que el logotipo quede en la parte
superior. Asegúrese de que el cable pasa por debajo del manillar y no
interfiere con frenos, cambiadores ni cables/fundas. Apriete el perno de la
abrazadera del interruptor del manillar lo justo para impedir que gire. No
supere un par de apriete de 0,23 N·m (2 in-lb).
No apriete en exceso el perno de la abrazadera del interruptor del manillar.
Si lo hace, puede dañar o romper la abrazadera.
3. Instale el satélite debajo del manillar para protegerlo de posibles daños en caso de choque, durante el transporte, etc.
Asegúrese de alinear la lengüeta del satélite con la muesca de la abrazadera de banda. A continuación, apriete el perno
de la abrazadera del satélite a 0,45 N·m (4 in-lb).
AVISO
88
TRASERO
HORQUILLA
