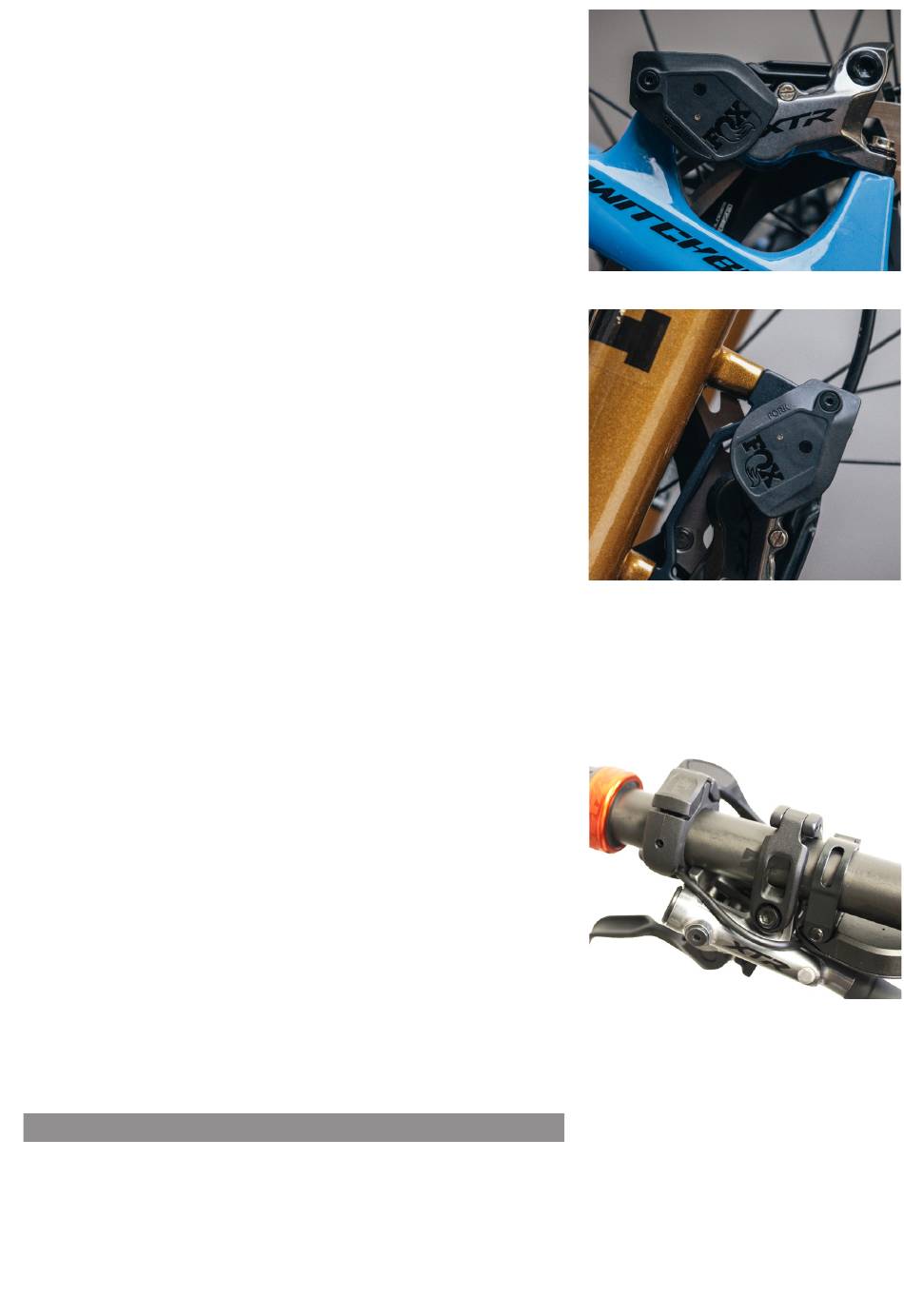

INSTALAR OS SENSORES
1. Os sensores estão marcados como "garfo" ("fork") e "traseira" ("rear") e
têm que ser posicionados de acordo com isso. O sistema não irá funcionar
corretamente se os sensores "garfo" e ""traseira" forem trocados.
2. Monte os sensores diretamente acima da maxila do travão, com as anilhas de
centragem posicionadas acima do suporte do sensor. Não posicione a aba de
montagem do sensor entre um adaptador do travão e a maxila.
3. São fornecidos dois pernos com comprimentos diferentes com cada sensor, para
acomodar a espessura da aba do sensor e diversas espessuras de adaptadores
do travão. Use o perno com o comprimento correto para a sua aplicação.
4. Monte cada sensor usando apenas um perno. Monte o sensor do garfo na
maxila do travão da frente, usando o perno de montagem superior do travão.
Monte o sensor traseiro na maxila do travão traseiro, usando o perno de
montagem do travão que estiver mais perto da frente da bicicleta.
IMPORTANTE: Cada sensor tem que ser alinhado para ficar
aproximadamente paralelo com o corpo da maxila de cada travão.
5. Aperte o perno do travão do sensor do garfo ao momento de torção
recomendado pelo fabricante do seu travão, mas não exceda 10,2 N·m
(90 pol.-libras).
6. Aperte o perno do sensor do travão traseiro ao momento de torção
recomendado pelo fabricante do seu quadro.
INSTALAÇÃO DO INTERRUPTOR DE GUIADOR (OPCIONAL)
O seu sistema poderá incluir ou não um interruptor de guiador. O interruptor
de guiador dá-lhe acesso rápido a 3 "tunes" (configurações/afinações)
pré-definidas. Use a App Live Valve Neo para personalizar os seus "tunes"
(configurações/afinações) pré-definidas. Pode selecionar de diversos modos
"Live" (ao vivo), ou pode escolher um modo completamente aberto ou
completamente fechado. Como pré-definição, há dois modos diferentes Live e
um modo completamente aberto carregados no controlador.
1. Instale o interruptor de guiador em qualquer dos dois lados do guiador. Para
orientar o interruptor de guiador para a posição que pretende, poderá ter de
retirar e reinstalar uma peça de plástico pequena no interruptor que permite
a saída do cabo para a direita ou esquerda.
2. Rode o interruptor de guiador de maneira que o logótipo apareça em cima.
Assegure-se de que o cabo fique encaminhado por baixo do guiador e não
entre em conflito com os travões, manípulos de mudanças nem cabos/
bainhas. Aperte o perno da braçadeira do interruptor de guiador apenas o
suficiente para evitar que ele rode. Não exceda um aperto de 0,23 N·m (2 pol.-libras).
Não aperte demasiado o perno da braçadeira do interruptor de guiador.
Fazer isso pode causar danos ou partir a braçadeira.
3. Instale o satélite por baixo do guiador para o proteger de quaisquer danos potenciais durante um choque, durante
o transporte, etc. Assegure-se de que alinha a aba no satélite com o entalhe na braçadeira da cinta. Então aplique
momento de torção ao perno da braçadeira do satélite a 0,45 N·m (4 pol.-libras).
NOTIFICAÇÃO
108
TRASEIRA
GARFO
