- Seite 1 QUICK START GUIDE ATTENTION: SET-UP ACTION REQUIRED UNIT MUST BE CALIBRATED...
- Seite 2 TABLE OF CONTENTS ENGLISH FRANÇAIS ITALIANO DEUTSCH ESPAÑOL PORTUGUESE CHINESE...
- Seite 27 KURZANLEITUNG: DIESE SCHRITTE MÜSSEN VON EINEM QUALIFIZIERTEN FAHRRADMECHANIKER DURCHGEFÜHRT WERDEN. 1. Montage der Live-Valve-Gabel 2. Verlegen und Anschließen der Kabel 3. Laden und Einsetzen des Akkus 4. Kalibrieren des Systems 5. Durchführen der grundlegenden Systemeinstellung 6. Durchführen einer grundlegenden Systemprüfung Geben Sie diese Anleitung als Referenz an den Kunden weiter.

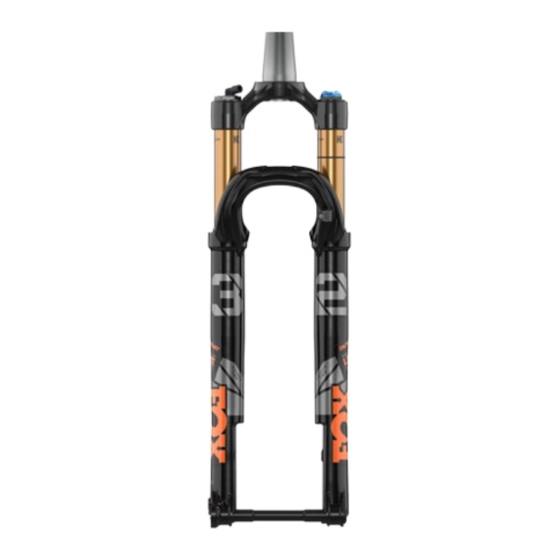

- Seite 28 SCHRITT 1 Montage der Live-Valve-Gabel Montieren Sie die Live-Valve-Gabel genau so, wie Sie auch jede andere FOX-Gabel des Modelljahres 2019 montieren würden. Anleitungen hierzu finden Sie Online oder in der Live-Valve- Bedienungsanleitung. SCHRITT 2 Verlegen und Anschließen der Kabel Das Frontsensorkabel ist mit einem Audioanschlussstecker versehen.
- Seite 29 4. Bringen Sie mittig um die Sensorschelle einen Kabelbinder an. 5. Bringen Sie in der Nähe des Steuerrohrs eine Kabelschelle am Frontsensorkabel und dem anderen Kabel an. HINWEIS Bringen Sie zwischen dieser Kabelschelle und der Sensorschelle keine Kabelbinder an. Das Frontsensorkabel ist mit einer Schnelltrennkupplung ausgestattet, die bei einem Sturz verhindert, dass das Kabel beschädigt wird.
- Seite 30 7. Das Frontmagnetventilkabel ist mit einem Gleichstromanschlussstecker versehen. Verlegen Sie das Frontmagnetventilkabel so, dass keine engen Biegeradien entstehen oder Behinderungen durch andere Kabel auftreten. 8. Stecken Sie das Frontmagnetventilkabel in das Frontmagnetventil. 9. Federn Sie die Gabel bis zum Anschlag ein und achten Sie darauf, dass das Kabel mit einer Zugentlastungsschlaufe verlegt ist und es sich über den gesamten Federweg der...
- Seite 31 10. Bringen Sie in der Nähe des Steuerrohrs eine Kabelschelle an, um das Frontmagnetventilkabel an dem anderen Kabel zu befestigen. 11. Drehen Sie den Lenker bis zum Anschlag nach rechts und nach links. Überprüfen Sie, dass sich die Kabel ohne übermäßig viel Spannung, Behinderung oder enge Biegeradien bewegen können.
- Seite 32 13. Unterschiedliche Rahmen erfordern eine unterschiedliche Verlegung des Hecksensors und der Befestigungsschellen. Die Kabel können generell überall am Heck mit Schellen befestigt werden. 14. Überprüfen Sie, dass ab Werk eine Kabelschelle am Dämpfer-Ausgleichsbehälter angebracht ist. Beachten Sie, dass es für Kabel und Ausgleichs- behälter mehr als eine Position gibt.
- Seite 33 SCHRITT 3 Laden und Einsetzen des Akkus Der Akku kann im Fahrrad oder getrennt vom Fahrrad geladen werden. Drücken Sie bei eingesetztem Akku die Ein-/Aus-Taste an der Hauptsteuerung, um den Ladezustand des Akkus anzuzeigen. Der Ladezustand wird mit 1 bis 5 LED-Leuchten angezeigt (wenn 5 LED-Leuchten aufleuchten, ist der Akku vollständig geladen).
- Seite 34 SCHRITT 4 Kalibrieren des Systems Dieser Schritt ist entscheidend, um zu gewährleisten, dass das System angemessen auf das Gelände reagiert. Die Kalibrierung muss nur ein Mal durchgeführt werden, es sei denn, es werden Komponenten ausgetauscht. Dann muss das System neu kalibriert werden. Das Live-Valve-System funktioniert nur dann ordnungsgemäß, wenn es, wie nachfolgend beschrieben, kalibriert wurde.
- Seite 59 NOTES...
- Seite 60 FOX FACTORY, INC. 2018 // 1.800.FOX.SHOX 915 DISC DRIVE. SCOTTS VALLEY, CA 95066 USA TEL: 831.768.1100 605-00-185 REV A...
