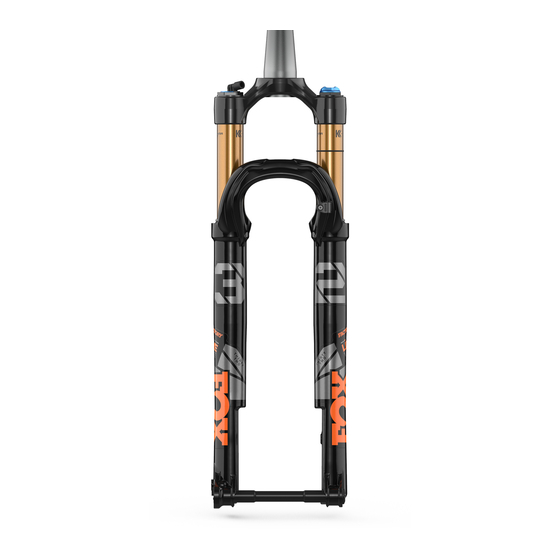

Fox Live Valve Schnellstartanleitung

Vorschau ausblenden Andere Handbücher für Live Valve:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 30

Inhaltsverzeichnis

QUICK START GUIDE
ATTENTION: SET-UP ACTION REQUIRED
UNIT MUST BE CALIBRATED

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fox Live Valve

Inhaltszusammenfassung für Fox Live Valve

  • Seite 1 QUICK START GUIDE ATTENTION: SET-UP ACTION REQUIRED UNIT MUST BE CALIBRATED...
  • Seite 2 TABLE OF CONTENTS ENGLISH FRANÇAIS ITALIANO DEUTSCH ESPAÑOL PORTUGUESE CHINESE...

  • Seite 3: Quick Start

    Begin with the fork and shock compression adjusters in the SOFT (open) position. When the bike is stationary for a period of time, the Live Valve controller automatically opens the suspension and then shuts off to maintain battery life. This specific duration of the automatic system power-off feature varies depending on your frame manufacturer.
  • Seite 4 STEP 1 Install the Live Valve fork Install the Live Valve fork in the same way you would install any FOX fork. Instructions are available online or in the Live Valve Owner’s Guide. STEP 2 Route and connect the cables The front sensor cable has an audio jack cable end.
  • Seite 5 4. Install a zip tie around the center of the sensor clip. 5. Install a cable clip near the head tube on the front sensor cable and the other cable. NOTICE Do not install any zip ties anywhere between this cable clip and the sensor clip.
  • Seite 6 7. The front solenoid cable has DC jack cable end. Route the front solenoid cable so there are no tight bends or obstructions from other cables. 8. Insert the front solenoid cable into the front solenoid. 9. Compress the fork to bottom out and make sure there is a strain relief loop in the cable and that it can move freely as the fork goes through the travel.
  • Seite 7 10. Install a cable clip near the head tube to attach the front solenoid cable to the other cable. 11. Turn the handlebars all the way to the right and left. Check that all cables move freely with no excessive tension, obstruction or tight bends.
  • Seite 8 STEP 4 Calibrate the system Calibration can be performed by following the calibration instructions on the Live Valve app or by following the sequence below. This step is critical to ensuring the system responds appropriately to terrain. The Live Valve system will not function properly unless it is calibrated according to the sequence below.
  • Seite 9 Press the Power button to turn the system on. 2. Make sure the bike is upright, still, and on a level surface. 3. Locate the small, circular depression on the side of the controller. This is where the magnetic sensor is located.
  • Seite 10 5. If the magnet is detected successfully, a green LED will begin flashing. Continue holding the magnet in position for approximately 10 seconds. 6. When the calibration is complete, the LED will change color and display a series of blue flashes. 7.
  • Seite 11 STEP 5 Setup using the Live Valve App The Live Valve App is an essential part of the Live Valve System and can be used on both iOS and Android. Download the Live Valve App found in the app store or play store to select settings, update firmware, save bike profiles, and more.

  • Seite 12: Démarrage Rapide

    Live Valve. AVERTISSEMENT Le système Live Valve est installé en usine. Cependant, Le Bluetooth doit être couplé et le le système doit être étalonné avant la première utilisation. N’utilisez jamais de nettoyeur haute pression pour nettoyer votre produit.
  • Seite 13 ÉTAPE 1 Installer la fourche Live Valve Installez la fourche Live Valve de la même manière que n’importe quelle fourche FOX. Les consignes sont indiquées en ligne ou dans le Guide de l’utilisateur du système Live Valve. ÉTAPE 2 Installer et connecter les câbles Le câble du capteur avant est équipé...
  • Seite 14 4. Installez un serre-câble au milieu du clip du capteur. 5. Installez un clip de câble pour maintenir le câble du capteur avant et l’autre câble ensemble, près du tube de direction. AVIS N’installez jamais de serre-câble entre le clip du câble et le clip du capteur.
  • Seite 15 7. Le câble électromagnétique avant est équipé d’une prise jack CC. Installez le câble électromagnétique avant en laissant du mou et en veillant à ce qu’il n’interfère pas avec les autres câbles. 8. Insérez le câble électromagnétique avant dans l’électrovanne avant. 9.
  • Seite 16 10. Installez un clip de câble pour maintenir le câble électromagnétique avant et l’autre câble ensemble, près du tube de direction. 11. Tournez le cintre à fond de gauche à droite. Vérifiez que tous les câbles bougent librement, sans être trop tendus, coincés ou tordus. 12.
  • Seite 17 Étalonner le système L’étalonnage peut être réalisé en suivant les instructions de l’étalonnage indiquées sur l’app Live Valve ou en suivant les étapes ci-dessous. Cette étape est très importante pour garantir que le système répond au terrain de façon appropriée. Le système Live Valve ne fonctionnera pas correctement s’il n’est pas...
  • Seite 18 Appuyez sur le bouton Power pour allumer le système. 2. Vérifiez que le vélo est à l’arrêt et posé bien droit sur une surface plane. 3. Repérez le petit creux situé sur le côté de l’unité. C’est l’endroit où se trouve le capteur magnétique.
  • Seite 19 5. Si le système détecte l’aimant, une LED verte va s’allumer. Maintenez l’aimant dans cette position pendant environ 10 secondes. 6. Lorsque l’étalonnage est terminé, la LED change de couleur et clignote en bleu. 7. Lorsque le témoin lumineux de couleur bleue cesse de clignoter, cela signifie que l’étalonnage a été...
  • Seite 20 Commute, Firm, Comfort, Open et Sport. FOX vous recommande de commencer en mode Sport. Réglez l’affaissement et la détente à l’aide du mode Open de l’app Live Valve. Consultez le site ridefox.com pour en savoir plus sur le téléchargement et l’utilisation de...

  • Seite 21: Avvio Rapido

    Iniziare con i regolatori di compressione della forcella e dell'ammortizzatore in posizione MORBIDA (aperta). Quando la bici è ferma per un certo periodo di tempo, il controller della Live Valve apre automaticamente la sospensione e quindi si spegne per conservare la durata della batteria.
  • Seite 22 PUNTO 1 Installare la forcella con Live Valve Installare la forcella con Live Valve nello stesso modo in cui si potrebbe installare qualsiasi forcella FOX. Le istruzioni sono disponibili online o nella Guida per l'utente della Live Valve. PUNTO 2 Instradare e collegare i cavi Il cavo del sensore anteriore ha un'estremità...
  • Seite 23 4. Installare una fascetta attorno al centro della clip del sensore. 5. Installare una clip per cavi vicino al tubo di sterzo sul cavo del sensore anteriore e l'altro cavo. AVVISO Non installare eventuali fascette ovunque tra questa clip per cavo e clip del sensore. La parte anteriore del cavo del sensore è...
  • Seite 24 7. Il cavo del solenoide anteriore ha un'estremità jack CC. Instradare il cavo del solenoide anteriore in modo che non vi siano curve strette o ostruzioni da altri cavi. 8. Inserire il cavo del solenoide anteriore nel solenoide anteriore. 9. Comprimere la forcella a fondo e verificare che sia presente un anello del serracavo nel cavo e che possa muoversi liberamente quando la forcella compie la propria corsa.
  • Seite 25 10. Installare una clip per cavi vicino al tubo dello sterzo sulla parte anteriore del cavo del solenoide e un altro cavo. 11. Girare il manubrio tutto a destra e a sinistra. Verificare che tutti i cavi si muovano liberamente senza eccessiva tensione, ostacoli o curve strette.
  • Seite 26 Questa fase è fondamentale per garantire che il sistema risponda in modo appropriato al tipo di terreno. Il sistema Live Valve non funzionerà correttamente se non è tarato secondo la sequenza riportata di seguito. Verificare che un meccanico professionista per biciclette abbia completato la sequenza di taratura correttamente.
  • Seite 27 Premere il pulsante di alimentazione (Power) per accendere il sistema. 2. Verificare che la bici sia in posizione verticale, ferma e su una superficie piana. 3. Individuare la piccola depressione circolare sul lato del controller. Questo è il punto dove si trova il sensore magnetico.
  • Seite 28 5. Se il magnete viene rilevato correttamente, un LED verde inizierà a lampeggiare. Continuare a mantenere il magnete in posizione per circa 10 secondi. 6. Al termine della taratura, il LED cambierà colore e visualizzerà una serie di lampeggi blu. 7.
  • Seite 29 PUNTO 5 Configurazione mediante l’app Live Valve L’app Live Valve è una parte essenziale del sistema Live Valve e può essere utilizzata sia su iOS che su Android. Scaricare l’app Live Valve disponibile nell’App Store o sul Play Store per selezionare le impostazioni, aggiornare il firmware, salvare i profili della bici e altro ancora.
  • Seite 30 KURZANLEITUNG: DIESE SCHRITTE MÜSSEN VON EINEM QUALIFIZIERTEN FAHRRADMECHANIKER DURCHGEFÜHRT WERDEN. 1. Montage der Live-Valve-Gabel 2. Verlegen und Anschließen der Kabel 3. Laden des Systemakkus 4. Kalibrieren des Systems 5. Einrichten mithilfe der Live-Valve-App Geben Sie diese Anleitung als Referenz an den Kunden weiter. Videoanleitungen stehen unter www.ridefox.com/livevalve zur Verfügung.
  • Seite 31 SCHRITT 1 Montage der Live-Valve-Gabel Montieren Sie die Live-Valve-Gabel genau so, wie Sie auch jede andere FOX-Gabel des montieren würden. Anleitungen hierzu finden Sie Online oder in der Live-Valve-Bedienungsanleitung. SCHRITT 2 Verlegen und Anschließen der Kabel Das Frontsensorkabel ist mit einem Audioanschlussstecker versehen.
  • Seite 32 4. Bringen Sie mittig um die Sensorschelle einen Kabelbinder an. 5. Bringen Sie in der Nähe des Steuerrohrs eine Kabelschelle am Frontsensorkabel und dem anderen Kabel an. HINWEIS Bringen Sie zwischen dieser Kabelschelle und der Sensorschelle keine Kabelbinder an. Das Frontsensorkabel ist mit einer Schnelltrennkupplung ausgestattet, die bei einem Sturz verhindert, dass das Kabel beschädigt wird.
  • Seite 33 7. Das Frontmagnetventilkabel ist mit einem Gleichstromanschlussstecker versehen. Verlegen Sie das Frontmagnetventilkabel so, dass keine engen Biegeradien entstehen oder Behinderungen durch andere Kabel auftreten. 8. Stecken Sie das Frontmagnetventilkabel in das Frontmagnetventil. 9. Federn Sie die Gabel bis zum Anschlag ein und achten Sie darauf, dass das Kabel mit einer Zugentlastungsschlaufe verlegt ist und es sich über den gesamten Federweg der...
  • Seite 34 10. Bringen Sie in der Nähe des Steuerrohrs eine Kabelschelle an, um das Frontmagnetventilkabel an dem anderen Kabel zu befestigen. 11. Drehen Sie den Lenker bis zum Anschlag nach rechts und nach links. Überprüfen Sie, dass sich die Kabel ohne übermäßig viel Spannung, Behinderung oder enge Biegeradien bewegen können.
  • Seite 35 13. Überprüfen Sie, dass ab Werk eine Kabelschelle am Dämpfer-Ausgleichsbehälter angebracht ist. Beachten Sie, dass es für Kabel und Ausgleichsbehälter mehr als eine Position gibt. BITTE BEACHTEN: Unterschiedliche Rahmen erfordern eine unterschiedliche Verlegung des Hecksensors und der Befestigungsschellen. Die Kabel können generell überall am Heck mit Schellen befestigt werden.
  • Seite 36 Drücken Sie die Ein-/Aus-Taste, um das System einzuschalten. 2. Stellen Sie sicher, dass das Fahrrad aufrecht und auf einer ebenen Fläche steht. 3. Suchen Sie die kleine kreisförmige Vertiefung an der Seite der Steuerung. Dort befindet sich der Magnetsensor. 4. Platzieren Sie einen Magneten über dem Sensor an der Steuerung, wie dargestellt.
  • Seite 37 5. Sobald der Magnet erkannt wird, beginnt eine grüne LED zu blinken. Halten Sie den Magneten etwa 10 Sekunden lang in dieser Position. 6. Wenn die Kalibrierung abgeschlossen ist, ändert die LED ihre Farbe und blinkt mehrmals blau. 7. Nach Abschluss der blauen Leuchtsequenz wurde die Kalibrierung erfolgreich durchgeführt.
  • Seite 38 Verwenden Sie die Live-Valve-App, um einen von fünf aktiven Federungsmodi auszuwählen: Commute, Firm, Comfort, Open und Sport. FOX empfiehlt, dass Sie im Sport-Modus beginnen. Stellen Sie die Nachgiebigkeit und Zugstufe mithilfe des Open-Modus in der Live-Valve- App ein.

  • Seite 39: Inicio Rápido

    Entregue esta guía al cliente como referencia. Visite www.ridefox.com/livevalve para ver vídeos instructivos. Para obtener más información, consulte la versión impresa o en línea de la guía del propietario de Live Valve. ADVERTENCIA El sistema Live Valve viene instalado de fábrica. Sin embargo, Bluetooth debe emparejarse y es necesario calibrar el sistema antes del primer uso.
  • Seite 40 PASO 1 Instalar la horquilla Live Valve Instale la horquilla Live Valve de la misma forma que instalaría cualquier horquilla FOX. Hay instrucciones disponibles en línea o en la guía del propietario de Live Valve. PASO 2 Dirigir y conectar los cables El cable del sensor delantero presenta un conector de audio en su extremo.
  • Seite 41 4. Instale una brida de plástico alrededor del centro del clip del sensor. 5. Junto al tubo de cabeza, instale un clip de cable en el cable del sensor delantero y el otro cable. AVISO No instale bridas de plástico en ningún lugar entre este clip de cable y el clip del sensor.
  • Seite 42 El cable del solenoide delantero presenta un conector CC en su extremo. Dirija el cable del solenoide delantero de forma que no queden curvas cerradas ni obstrucciones con otros cables. 8. Introduzca el cable del solenoide delantero en el solenoide delantero. 9.
  • Seite 43 10. Junto al tubo de cabeza, instale un clip de cable para unir el cable del solenoide delantero y el otro cable. 11. Gire el manillar hacia la derecha y hacia la izquierda. Compruebe que todos los cables se mueven libremente sin tensión excesiva, obstrucciones ni curvas cerradas.
  • Seite 44 Valve o siguiendo la secuencia siguiente. Este paso es esencial para garantizar que el sistema responde correctamente al terreno. El sistema Live Valve no funcionará correctamente a menos que esté calibrado de acuerdo con la secuencia siguiente. Compruebe que el mecánico de bicicletas profesional haya ejecutado la secuencia de calibración correctamente.
  • Seite 45 Pulse el botón de alimentación para encender el sistema. 2. Asegúrese de que la bicicleta esté en posición vertical, inmóvil y en una superficie nivelada. 3. Localice el pequeño hueco circular en el lateral del controlador. Aquí es donde se encuentra ubicado el sensor magnético.
  • Seite 46 5. Si el imán se detecta correctamente, un LED verde comenzará a parpadear. Mantenga el imán en esa posición durante aproximadamente 10 segundos. 6. Cuando la calibración haya concluido, el LED cambiará de color y parpadeará en azul varias veces. 7.
  • Seite 47 PASO 5 Configurar mediante la aplicación Live Valve La aplicación Live Valve es una parte esencial del sistema Live Valve y se puede usar tanto con iOS como con Android. Descargue la aplicación Live Valve desde App Store o Play...

  • Seite 48: Início Rápido

    Para que sirva de referência, por favor entregue esta guia ao cliente. Visite www.ridefox.com/livevalve para obter vídeos de instrução. Para obter mais detalhes, consulte a versão impressa ou online da Guia do Proprietário do Live Valve (Live Valve Owner’s Guide).
  • Seite 49 PASSO 1 Instalar o garfo Live Valve Instale o garfo Live Valve da mesma maneira que instalaria qualquer garfo FOX. Estão disponíveis instruções online ou na Guia do Proprietário do Live Valve. PASSO 2 Encaminhar e fazer as ligações dos cabos O cabo do sensor da frente tem uma ficha tipo áudio na extremidade do cabo.
  • Seite 50 4. Instale um atilho zip de plástico em volta do centro da presilha do sensor. 5. Instale uma presilha/clipe para cabo no cabo do sensor da frente e no outro cabo, perto do tubo da frente. NOTIFICAÇÃO Não instale nenhuns atilhos zip em nenhum sítio entre esta presilha/clipe de cabo e a presilha do sensor.
  • Seite 51 O cabo do solenóide da frente tem uma ficha tipo DC na extremidade do cabo. Encaminhe o cabo do solenóide da frente de modo que não haja curvas apertadas nem obstruções de outros cabos. 8. Insira o cabo do solenóide da frente no solenóide da frente.
  • Seite 52 10. Instale uma presilha/clipe para cabo que prenda o cabo do solenóide da frente ao outro cabo, perto do tubo da frente. 11. Gire o guiador totalmente para a direita e para a esquerda. Verifique que os cabos se movem livremente sem tensão excessiva, nem obstrução nem curvas apertadas.
  • Seite 53 Valve ou seguindo a sequência abaixo. Este passo é crítico para assegurar que o sistema responda de forma apropriada ao terreno. O sistema Live Valve não funcionará corretamente a não ser que seja calibrado de acordo com a sequência abaixo. Verifique que o mecânico de bicicletas profissional...
  • Seite 54 Prima o botão de Energia (Power) para ligar o sistema. 2. Assegure-se de que a bicicleta esteja vertical, imóvel e numa superfície nivelada. 3. Localize a pequena depressão circular no lado do controlador. É aí que está localizado o sensor magnético.
  • Seite 55 5. Se o íman for detetado com sucesso, uma luz LED verde começará a piscar. Continue a segurar o íman na sua posição durante aproximadamente 10 segundos. 6. Quando a calibragem tiver sido completada, o LED mudará de cor e mostrará uma série de clarões azuis. 7.
  • Seite 56 PASSO 5 Configuração usando a App Live Valve A App Live Valve é uma parte essencial do sistema Live Valve e pode ser usada tanto no iOS como no Android. Descarregue a App Live Valve que se encontra na loja de apps ou na loja de jogos para selecionar configurações,...
