CONFIGURAÇÃO DE RETRAÇÃO DO AR
Para obter o melhor desempenho da sua suspensão FOX, regule a pressão do ar para conseguir a sua retração adequada.
A retração é quanto a sua suspensão se comprime sob o seu peso e o do seu material. A retração deverá ser regulada para
25 – 30% do total do curso do amortecedor.
Veja o vídeo sobre a configuração da retração (sag) em ridefox.com/sagsetup, ou use as instruções abaixo.
1. Rode para DESLIGADO (OFF) o controlador do amortecedor traseiro Live Valve, antes de configurar a retração (sag). Isto
regula o amortecedor para a posição de Aberto (Open), que é necessária para uma medição exata da retração.
2. Rode completamente o regulador da compressão no sentido contrário ao dos ponteiros do relógio.
3. Comece por fixar a pressão de ar do amortecedor (em bar) para igualar 15% do seu peso em quilogramas (peso em Kg vezes
0,15 = pressão do ar em bar). Com a bomba de ar presa à válvula do amortecedor, faça um ciclo lento do seu amortecedor
ao longo de 25% do seu curso 10 vezes, conforme alcança a pressão que deseja. Isto irá igualar as câmaras de ar positiva e
negativa e mudará a pressão no mostrador da bomba.
Não exceda a pressão máxima do ar: Os amortecedores pneumáticos FLOAT X Live Valve NEO têm uma pressão de ar máxima
de 24,13 bar (2413 kPa) (350 psi).
4. Retire a bomba.
5. Sente-se quieto na bicicleta na sua posição normal de condução, usando uma parede ou uma árvore para se segurar.
6. Puxe o vedante tórico (o-ring) do indicador de retração para cima contra o vedante de borracha da manga/tubo do ar.
7. Desmonte cuidadosamente da bicicleta sem dar um solavanco.
8. Meça a distância entre o vedante tórico (o-ring) do indicador de retração e o vedante de borracha da manga/tubo do ar.
Compare a sua medição com a tabela 'Medidas Sugeridas para a Retração'.
9. Acrescente ou retire pressão de ar até atingir a sua medida de retração desejada.
CONFIGURAÇÃO DE RETRAÇÃO DA MOLA HELICOIDAL
1. Meça a distância 'olho a olho' dos suportes de montagem do amortecedor da sua bicicleta.
2. Com a ajuda de um amigo, sente-se na bicicleta na sua posição normal de pedalar, com os seus apetrechos normais de passeio
de bicicleta, e meça de novo a distância de 'olho-a-olho' (entre os olhais). A diferença entre as duas medidas é a retração.
3. Há nove cliques de disparo por cada rotação completa do ajustador de pré-carga.
Depois de instalar a mola helicoidal, regule o ajustador de pré-carga para o ponto
em que ele apenas contacta a mola helicoidal, e depois rode-o no sentido dos
ponteiros do relógio um mínimo de 8 cliques.
4. Para aumentar a retração, rode o ajustador de
pré-carga no sentido contrário ao dos ponteiros
do relógio. Se não conseguir atingir 30% de
retração rodando o ajustador de pré-carga um
mínimo de 8 cliques, precisará de obter uma
mola com um índice mais baixo.
5. Para diminuir a retração, rode o ajustador de
pré-carga no sentido dos ponteiros do relógio
não mais de 26 cliques, depois de ter ajustado
o ajustador de pré-carga para o ponto em
que ele apenas contacta a mola helicoidal. Se
não conseguir atingir 30% de retração com o
máximo de 26 cliques, precisará de obter uma
mola com um índice mais alto.

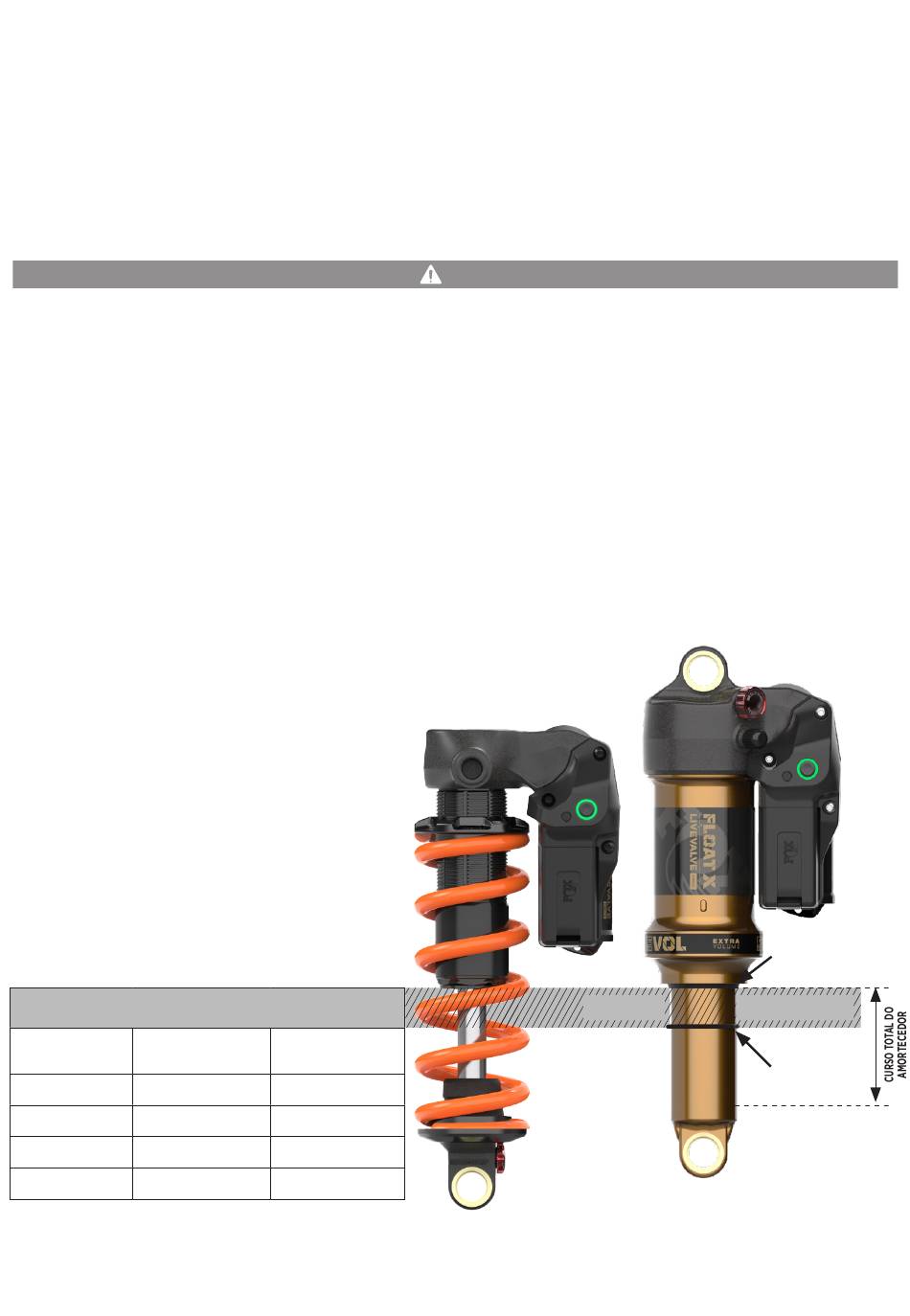

Medidas de retração sugeridas
25% de retração
Curso
(Firme)
45 mm/1,77 pol.
11,25 mm/0,44 pol.
55 mm/2,16 pol.
13,75 mm/0,54 pol.
65 mm/2,56 pol.
16,25 mm/0,64 pol.
75 mm/2,95 pol.
18,75 mm/0,74 pol.
AVISO
30% de retração
(Macia)
13,5 mm/0,53 pol.
16,5 mm/0,65 pol.
19,5 mm/0,77 pol.
22,5 mm/0,88 pol.
25-30%
112
VEDANTE DE
BORRACHA DA
MANGA DO AR
GAMA DE RETRAÇÃO
VEDANTE
TÓRICO
(O-RING)
INDICADOR
