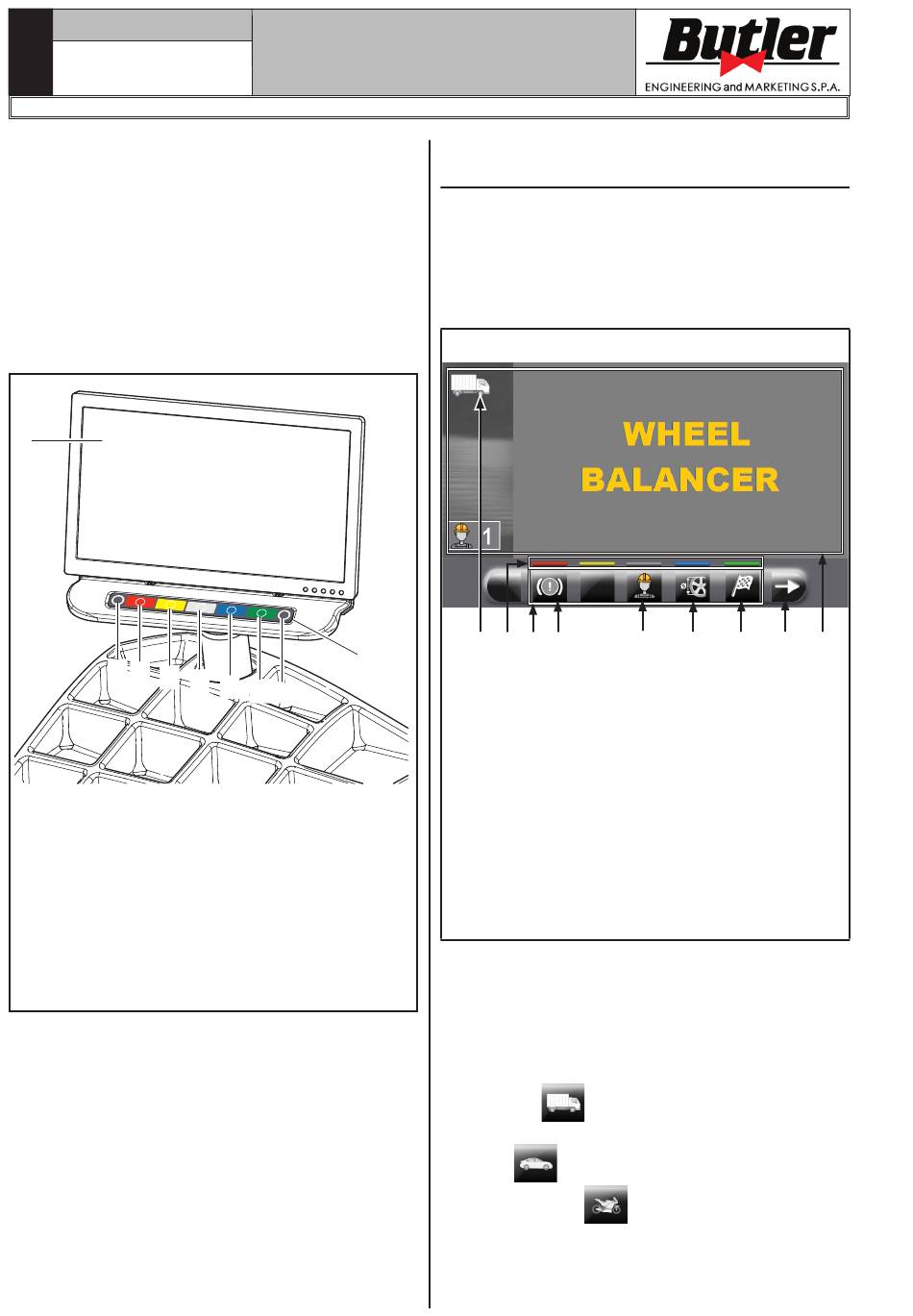

13.0 BEDIENTAFEL

Die Radauswuchtmaschinen verfügen einer Bedientafel
mit einer Tastatur, um zu interagieren und die Befehle
in grafischer Form auf dem Bildschirm zu betätigen.
Auf diesem Bildschirm gibt es alle die Informationen
für ein richtige Radauswuchtverfahren wie z.B., wo
er die Klebe- oder Klammergewichte anzubringen
hat, welche Auswuchtmethode oder Optionen gerade
verwendet werden sowie die korrekte Drehrichtung
des Rads für das korrekte Anordnen der internen/
externen Gewichte.
1
7 2 3 4
LEGENDE
1 – Bildschirm
2 – Taste Funktionen (rot)
3 – Taste Funktionen (gelb)
4 – Taste Funktionen (grau)
5 – Taste Funktionen (blau)
6 – Taste Funktionen (grün)
7 – Taste vorherige Seite
8 – Taste nächste Seite/Druck
9 – Knopfschalttafel (Tastatur mit 7 Tasten)
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK280RTLC
Abb. 20
9
5 6 8

14.0 RADAUSWUCHTEN

14.1 Ein- und Ausschalten der Vorrichtung

Drücken Sie den Hauptschalter auf "ON" (Abb. 13
Pkt. 1), der in der Rückseite des Gerätes liegt.
Warten Sie einige Sekunden, bis das komplette
Laden des operationellen Programms. Das Gerät ist
betriebsbereit, wenn der "Home"-Symbol Hauptbild-
schirm auf dem Bildschirm sichtbar wird.
Abb. 21
B C 6
4
LEGENDE
A – Anzeigefläche der Informationen/Operationen
B – Farbidentifikationstasten zu bedienen
C – Funktionssymbole
1 – Programmtaste und Erfassung des Messwerts
2 – Knopf Raddurchlauf
3 – Gehen Sie zur nächsten Seite
4 – Symbol des gewünschten Auswuchtmodus
(Lkw/Pkw/Motorräder)
5 – Benutzermanagement (wenn aktiviert) (Ma-
nagement der Benutzer nicht aktiviert bei
Lieferung des Geräts)
6 – Knopf der pneumatischen Bremse
Am unteren Rand des Hauptbildschirms und jeder
nachstehenden Bildschirm, gibt es gefärbte Rechtecke
(Abb. 21 Pkt. B), die über die Symbolen der Iden-
tifikationsfunktion (Abb. 21 Pkt. C) liegen. Diese
Funktionen werden durch Drücken der entsprechen-
den gefärbte Taste auf der Tastatur aktiviert (Abb. 20
Pkt. 9).
Das Symbol " " auf dem Display auf der Startseite
zeigt an, dass Sie sich im LKW-Modus befinden. Das
Symbol " " zeigt hingegen den PKW-Modus an
und das Symbol "
an (Abb. 21 Pkt._5).
5 1 2 3
" zeigt den Motorrad-Modus
A
