1294-M017-03
DE
Seite 61 von 70

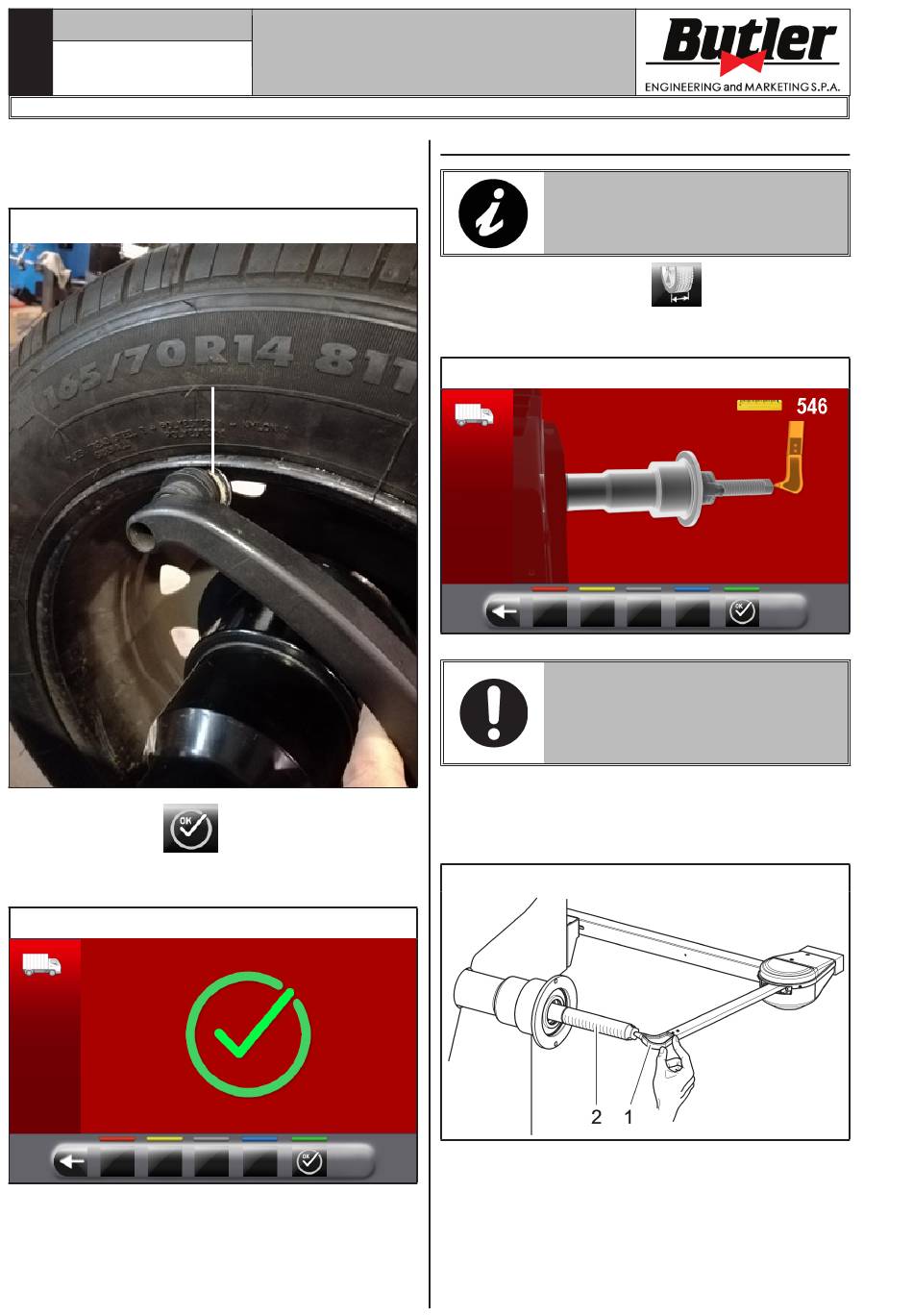

Die Buchse des Tasters (Abb._131 Pkt. 1) an den
inneren Radrand nach oben gerichtet bringen (siehe
Abb._131).
Abb._131
Drücken Sie Knopf
enden. Auf dem Monitor erscheint der folgende Bild-
schirminhalt:
Abb._132
Die Kalibrierung des Durchmesser-Breitentasters ist
abgeschlossen.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
1
um die Operation zu be-
LIBRAK280RTLC
Kalibrierung des Tasters für von Radsbreite (Option)
Durch Drücken des Knopfs
erscheint der folgende Bildschirminhalt auf dem Mo-
nitor:
Abb. 133
Bringen Sie Breitenmesstaster (Abb. 134 Pkt. 1) an
Ende der Spindel (Abb. 134 Pkt. 2) (an den oberen
Rand der geöffneten Spindel, im Fall von pneumati-
scher Spindel).
Abb. 134
DIE IN DEN FOLGENDEN ABBIL-
DUNGEN GEZEIGTEN ZAHLEN-
WERTE DIENEN LEDIGLICH DER
VERANSCHAULICHUNG.
(Abb. 122 Pkt. 2)
UM DIESE EINSTELLUNG DURCH-
ZUFÜHREN, MUSS DIE SPINDEL
ENTLADEN WERDEN (KEIN RAD
ODER ZUBEHÖR DARAUF MON-
TIERT).
