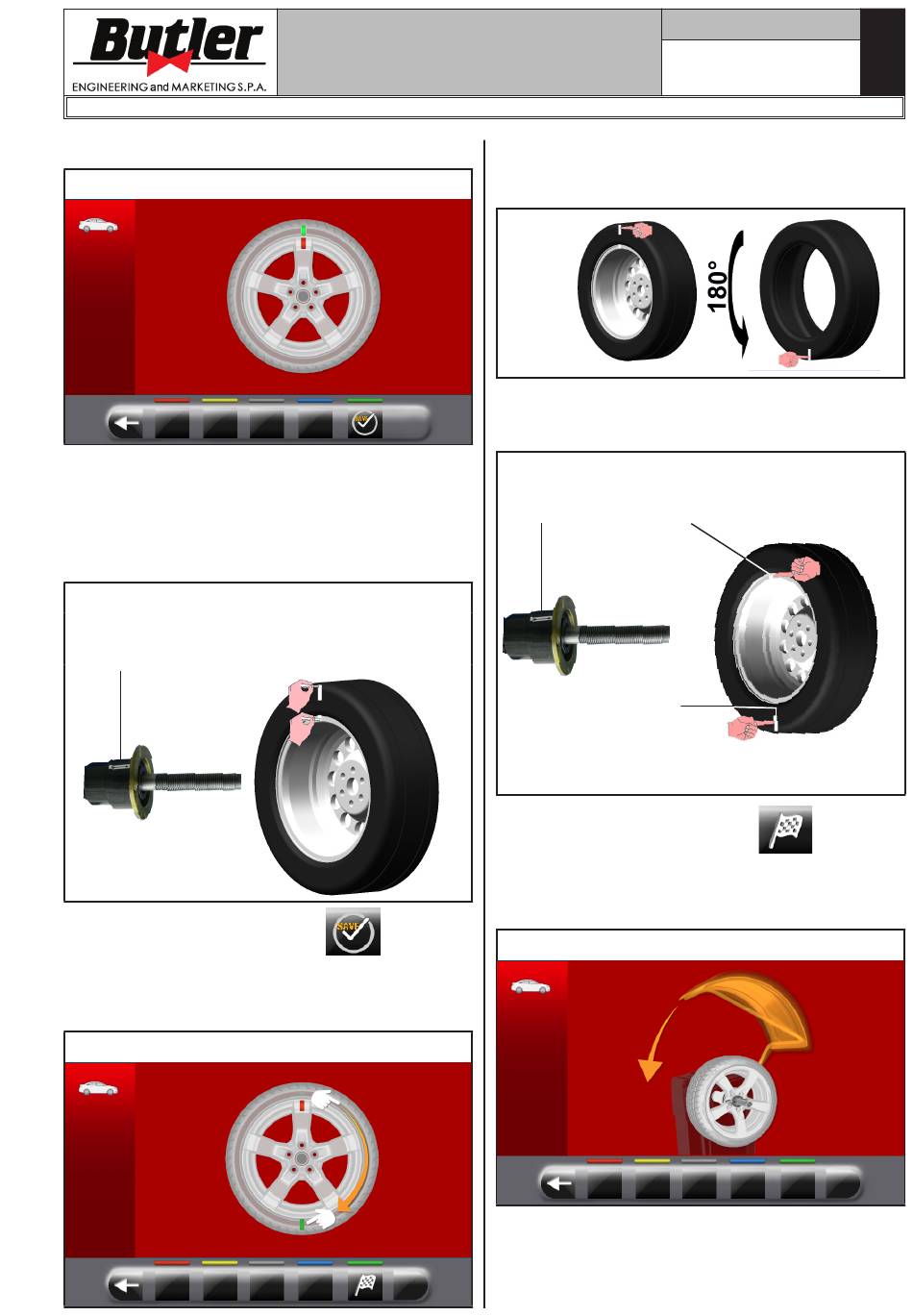

Auf dem Monitor erscheint der folgende Bildschirminhalt:
Abb. 75
SCHRITT 1. Bewegen Sie die Pfeile auf dem Flansch an
der "12 Uhr". Markieren Sie sich z.B. mit Kreide einen
Anhaltspunkt der Felgen- und Reifenposition, die mit
dem Pfeil am Flansch übereinstimmen muss, so dass
Sie später die Felge wieder in der gleichen Position auf
das Gerät spannen können.
Abb. 76
Einen Anhaltspunkt der Felgen- und Reifenposition
in Übereinstimmung mit dem Pfeil am Flansch an-
zeichnen
Drücken Sie daraufhin die Taste
gung, dass der Schritt 1 abgeschlossen wurde.
Auf dem Monitor erscheint der folgende Bildschirmin-
halt:
Abb. 77
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK280RTLC
SCHRITT 2. Entfernen Sie das Rad aus der Radaus-
wuchtmaschine. Nehmen Sie den Reifen ab und drehen
Sie ihn auf der Felge um 180 Grad weiter.
Spannen Sie das Rad erneut auf die Radauswuchtma-
schine und richten Sie dabei den markierten Anhalts-
punkt der Felge dem Pfeil am Flansch gegenüber aus.
Den markierten Anhaltspunkt auf der Felge am Pfeil
am Flansch positionieren
Drücken Sie daraufhin die Taste
gung, dass der Schritt 2 abgeschlossen wurde.
Auf dem Bildschirm erscheint die folgende Anzeige,
die für eine Drehung des Rades fordert.
als Bestäti-
Nach erfolgter Montage des Rads, schließen Sie die
Radschutzhaube und starten einen automatischen
Messdurchlauf. Am Ende des Radmesslaufs erscheint
der im Folgenden wiedergegebene Bildschirminhalt am
Monitor. Öffnen die Radschutzhaube.
Seite 44 von 70
Abb. 78
Abb. 79
Der markierte Rei-
fenanhaltspunkt liegt
auf der gegenüber-
liegenden Seite des
Pfeils am Flansch
Abb. 80
1294-M017-03
DE
als Bestäti-
