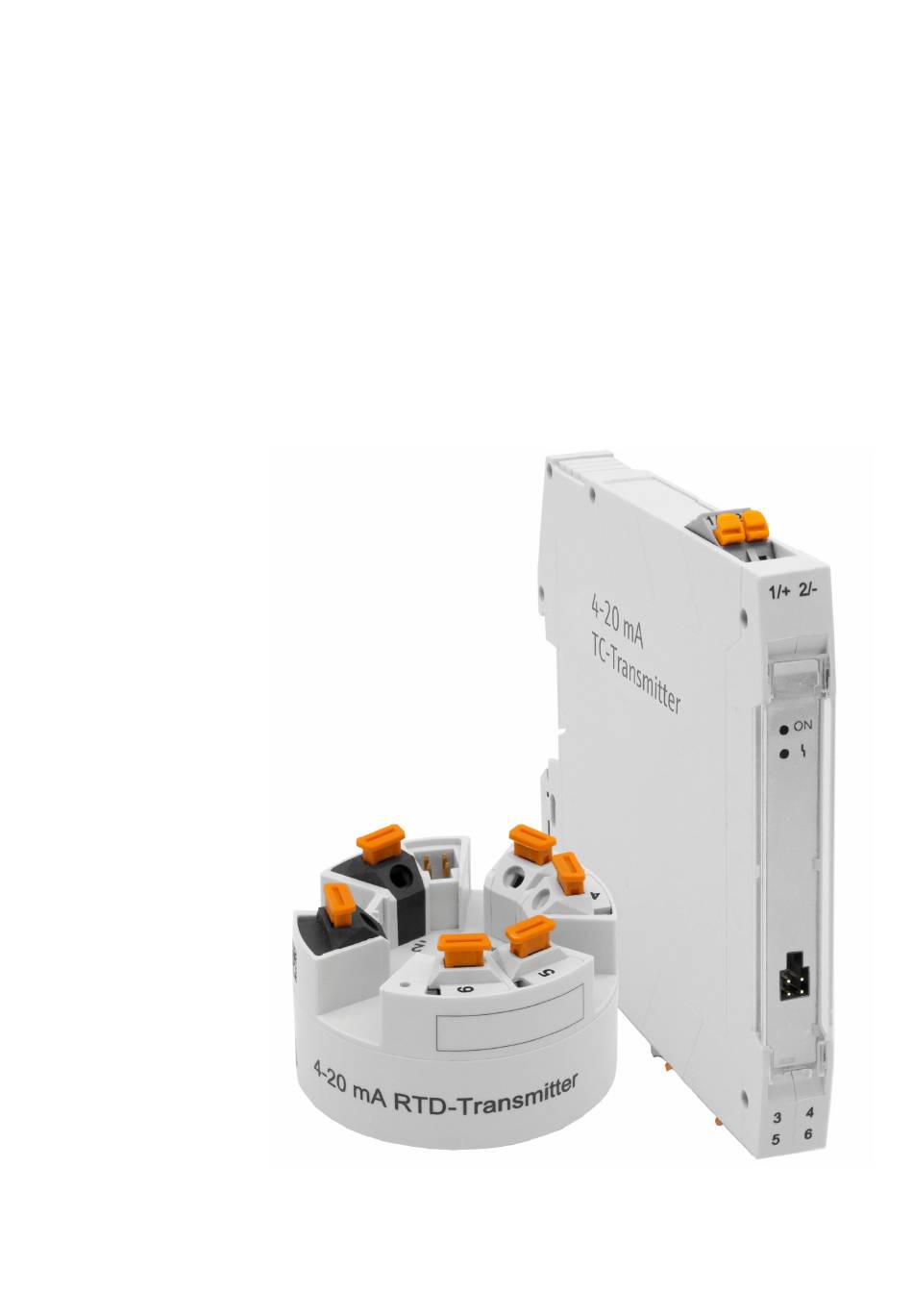

- Seite 1 BA02222O/09/DE/02.25-00 71690004 2025-01-30 Gültig ab Version 01.01 (Geräteversion) Betriebsanleitung F2058 4-20 mA Temperaturtransmitter...
- Seite 3 F2058 Inhaltsverzeichnis Inhaltsverzeichnis Firmware-Historie ..... 27 Hinweise zum Dokument ... . 4 Dokumentfunktion .
- Seite 4 Hinweise zum Dokument F2058 Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
- Seite 5 F2058 Hinweise zum Dokument Symbol Bedeutung Hilfe im Problemfall Sichtkontrolle 1.3.3 Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Anschluss Potenzialausgleich (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.
- Seite 6 Grundlegende Sicherheitshinweise F2058 Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣ Mit den nationalen Vorschriften vertraut.
- Seite 7 F2058 Grundlegende Sicherheitshinweise Störsicherheit Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010-1 und die EMV-Anforderungen gemäß IEC/EN 61326-Serie sowie die NAMUR- Empfehlung NE 21. HINWEIS ‣ Das Gerät darf nur von einem Netzteil mit energiebegrenztem Stromkreis nach UL/EN/IEC 61010-1, Kapitel 9.4 und Anforderungen in Tabelle 18, gespeist werden.
- Seite 8 ‣ Angaben auf dem Typenschild mit Bestellung vergleichen. Name und Adresse des Herstellers Name des Herstellers: Endress+Hauser Wetzer GmbH + Co. KG Adresse des Herstellers: Obere Wank 1, D-87484 Nesselwang Lagerung und Transport Vorsichtig alle Verpackungsmaterialien und Schutzhüllen entfernen, die zur Transportver- packung gehören.
- Seite 9 F2058 Montage Montage Montagebedingungen 4.1.1 Abmessungen Die Abmessungen des Gerätes finden Sie im Kapitel ' T echnische Daten' der Betriebsanlei- tung. 4.1.2 Montageort • Kopftransmitter: Im Anschlusskopf Form B nach DIN EN 50446, direkte Montage auf Messeinsatz mit Kabeldurchführung (Mittelloch 7 mm).
- Seite 10 Montage F2058 PZ 2 PZ 1 PZ 2 PZ 1 A0053045 1 Kopftransmittermontage Anschlusskopf Form B nach DIN EN 50446, direkte Montage auf Messeinsatz mit Kabeldurchführung (Mit- telloch 7 mm (0,28 in) Mit DIN rail Clip auf Hutschiene nach IEC 60715 (TH35)
- Seite 11 F2058 Montage Montage auf Hutschiene (Hutschiene nach IEC 60715) DIN rail Clip Hutschiene Nordamerika-typische Montage PZ 2 PZ 1 A0008520 2 Kopftransmittermontage Schutzrohr Messeinsatz Adapter, Verschraubung Anschlusskopf Kopftransmitter Montageschrauben Thermometeraufbau mit Thermoelementen oder RTD Sensoren und Kopftransmitter: 1. Bringen Sie das Schutzrohr (1) am Prozessrohr oder der -behälterwand an. Befesti- gen Sie das Schutzrohr vorschriftsmäßig, bevor der Prozessdruck angelegt wird.
- Seite 12 Montage F2058 4.2.2 Montage Hutschienentransmitter HINWEIS Falsche Einbaulage Messung weicht von der höchsten Messgenauigkeit ab bei Anschluss eines Thermoele- ments und Verwendung der internen Vergleichsstelle. ‣ Gerät senkrecht montieren und richtige Orientierung beachten! A0039678 3 Montage Hutschienentransmitter 1. Die obere Hutschienen-Nut am oberen Ende der Hutschiene ansetzen.
- Seite 13 F2058 Montage Montagekontrolle Führen Sie nach der Montage des Gerätes folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Ist das Gerät, die Anschlüsse und Anschlussleitungen unbeschädigt (Sichtkontrolle)? Entsprechen die Umgebungsbedingungen der Gerätespezifikation (z.B. Umgebungstem- siehe Kapitel ' T ech- peratur, Messbereich, usw.)? nische Daten' Sind Anschlüsse ordnungsgemäß...
- Seite 14 Elektrischer Anschluss F2058 Elektrischer Anschluss Anschlussbedingungen VORSICHT Zerstörung von Teilen der Elektronik ‣ Gerät nicht unter Betriebsspannung installieren bzw. verdrahten. ‣ CDI-Anschluss nicht belegen. Informationen zu Anschlussdaten siehe Kapitel "Technische Daten". Zur Verdrahtung des Kopftransmitters mit Schraubklemmen ist ein Kreuz-Schlitzschrau- bendreher erforderlich.
- Seite 15 F2058 Elektrischer Anschluss A0056110 6 Klemmenbelegung Hutschienentransmitter Sensoreingang TC, externe Vergleichsmessstelle (CJ) Pt1000 Sensoreingang TC, interne Vergleichsmessstelle (CJ) Sensoreingang RTD: 4-, 3- und 2-Leiter CDI-Schnittstelle Spannungsversorgung Bei einer Thermoelemente-Messung (TC) kann zur Messung der Vergleichsstellentempe- ratur ein 2-Leiter RTD angeschlossen werden. Dieser wird an den Klemmen 3 und 4 ange- schlossen.
- Seite 16 Elektrischer Anschluss F2058 Sensoreingang anschließen 5.3.1 An Push-in-Klemmen anschließen A0039468 7 Push-in-Klemmenanschluss, am Beispiel Kopftransmitter Pos. A, Massivleiter: 1. Leiterende abisolieren. Abisolierlänge min. 10 mm (0,39 in). 2. Leiterende in die Klemmstelle einführen. 3. Verbindung mit leichtem Ziehen am Leiter überprüfen, ggf. ab 1. wiederholen.
- Seite 17 F2058 Elektrischer Anschluss A0047087 8 Anschluss CDI-Stecker des Konfigurationskits zur Konfiguration, Visualisierung und Wartung des Kopf- transmitters mittels PC und Konfigurationssoftware Konfigurationskit mit USB-Anschluss CDI-Stecker Eingebauter Kopftransmitter mit CDI-Schnittstelle A0057147 9 Anschluss CDI-Stecker des Konfigurationskits zur Konfiguration, Visualisierung und Wartung des...
- Seite 18 Elektrischer Anschluss F2058 Anschlusskontrolle Gerätezustand und -spezifikationen Hinweise Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? Entsprechen die Umgebungsbedingungen der Geräte- siehe ' T echnische Daten' spezifikation (z.B. Umgebungstemperatur, Messbe- reich, usw.)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben U = z. B. 10 … 36 V auf dem Typenschild überein?
- Seite 19 F2058 Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0046993 10 Bedienungsmöglichkeiten des Transmitters über die CDI-Schnittstelle Transmitter Konfigurationskit Konfigurationssoftware Aufbau und Funktionsweise des Bedienmenüs 6.2.1 Aufbau des Bedienmenüs Basic setup Device tag Device information Serial number Diagnostics Active diagnostics Actual Diagnostics...
- Seite 20 Bedienungsmöglichkeiten F2058 • Bediener Der Anlagenbediener kann grundsätzlich nur Einstellungen verändern, welche keinen Einfluss auf die Applikation, insbesondere Messpfad, haben und einfache, applikations- spezifische Funktionen, die im Betrieb verwendet werden. Er ist jedoch in der Lage, alle Parameter abzulesen. • Instandhalter Die Benutzerrolle Instandhalter ist grundsätzlich der Nutzungssituation ' K onfiguration:...
- Seite 21 F2058 Bedienungsmöglichkeiten Menü Typische Aufgaben Inhalt/Bedeutung "Diagnose" Fehlerbehebung: Enthält alle Parameter zur Detektion und Analyse von Betriebsfehlern: • Diagnose und Behebung von Prozessfehlern. • Aktive Diagnose • Fehlerdiagnose in schwierigen Fällen. Anzeige der aktuell anstehenden Fehlermeldung • Interpretation von Fehlermeldungen des Geräts und •...
- Seite 22 Inbetriebnahme F2058 Inbetriebnahme Installationskontrolle Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" → 9 • Checkliste "Anschlusskontrolle” → 14 Transmitter einschalten Wenn die Abschlusskontrollen durchgeführt wurden, Versorgungsspannung einschalten.
- Seite 23 F2058 Inbetriebnahme 1. Im Feld „Zugriffsrecht“ erscheint die Rolle Instandhalter mit den beiden Eingabefel- dern Abmelden und Passwort löschen.. 2. Funktion Abmelden: Eingabefeld Abmelden aktivieren. Im Feld „Zugriffsrecht“ erscheint die Rolle Bediener. Das Eingabefeld Freigabec- ode eingeben erscheint. 3. Um in die Rolle Instandhalter zurückzukommen, in dieses Eingabefeld einen bereits definierten vierstelligen Freigabecode eingeben.
- Seite 24 Diagnose und Störungsbehebung F2058 Diagnose und Störungsbehebung Allgemeine Störungsbehebungen Fehlersuche in jedem Fall mit den nachfolgenden Checklisten beginnen, falls nach der Inbetriebnahme oder während des Messbetriebs Störungen auftreten. Die verschiedenen Abfragen führen gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnah- men.
- Seite 25 F2058 Diagnose und Störungsbehebung Applikationsfehler ohne Statusmeldungen für TC-Sensoranschluss Fehler Mögliche Ursache Behebung Einbaulage des Sensors ist fehler- Sensor richtig einbauen. haft. Ableitwärme über den Sensor. Einbaulänge des Sensors beachten. Geräteprogrammierung ist fehlerhaft Skalierung ändern. (Skalierung). Falscher Thermoelementtyp TC ein- Gerätefunktion Sensortyp ändern.
- Seite 26 Diagnose und Störungsbehebung F2058 Aktive Diagnose Wenn mehrere Diagnoseereignisse gleichzeitig anstehen, wird nur die aktuelle Diagnose- meldung angezeigt. Hauptmerkmal der Anzeigepriorität ist das Statussignal in folgender Reihenfolge: F, C, S, M. Übersicht zu Diagnoseereignissen Jedem Diagnoseereignis ist ab Werk ein bestimmtes Ereignisverhalten zugeordnet.
- Seite 27 F2058 Wartung und Reinigung Firmware-Historie Änderungsstand Die Firmware-Version (FW) auf dem Typenschild und in der Betriebsanleitung gibt den Änderungsstand des Geräts an: XX.YY.ZZ (Beispiel 01.02.01). Änderung der Hauptversion. Kompatibilität ist nicht mehr gegeben. Gerät und Betriebsanleitung ändern sich. Änderung bei Funktionalität und Bedienung. Kompatibilität ist gegeben.
- Seite 28 Zubehör F2058 10.2 Ersatzteile Fragen Sie Ihren Lieferanten nach Informationen zu verfügbaren Ersatzteilen. Standard - DIN Befestigungsset (2 Schrauben und Federn, 4 Wellensicherungsringe, 1 Stopfen für die Display Schnittstelle) US - M4 Befestigungsset (2 Schrauben und 1 Stopfen für die Display Schnittstelle) 10.3...
- Seite 29 F2058 Technische Daten Technische Daten 12.1 Eingang Messgröße Temperatur (temperaturlineares Übertragungsverhalten) Messbereich Min. Widerstandsthermometer Bezeichnung α Messbereichsgrenzen Mess- (RTD) nach Standard spanne Pt100 (1) –200 … +850 °C (–328 … +1 562 °F) 10 K IEC 60751:2008 0,003851 Pt1000 (4) –200 …...
- Seite 30 Technische Daten F2058 Sie wird erstellt, wenn die Messinformation ungültig ist oder fehlt. Es wird der am höch- sten priorisierte Fehler ausgegeben. Messbereichsunterschreitung linearer Abfall von 4,0 … 3,8 mA Messbereichsüberschreitung linearer Anstieg von 20,0 … 20,5 mA Ausfall, z. B. Sensorbruch; Sensorkurzschluss ≤...
- Seite 31 F2058 Technische Daten Referenzbedingungen • Kalibrationstemperatur: +25 °C ±3 K (77 °F ±5,4 °F) • Versorgungsspannung: 24 V DC • 4-Leiter-Schaltung für Widerstandsabgleich Maximale Messabweichung Nach DIN EN 60770 und oben angegebenen Referenzbedingungen. Die Angaben zur Mes- sabweichung entsprechen ±2 s (Gauß' s che Normalverteilung). Die Angaben beinhalten Nichtlinearitäten und Wiederholbarkeit.
- Seite 32 Technische Daten F2058 Die Angaben zur Messabweichung entsprechen 2 s (Gauß' s che-Normalverteilung). Betriebseinflüsse Betriebseinflüsse Umgebungstemperatur und Versorgungsspannung für Widerstandsthermometer (RTD) Umgebungstemperatur: Versorgungsspannung: Bezeichnung Standard Effekt (±) pro 1 °C (1,8 °F) Änderung Effekt (±) pro V Änderung 0 … +200 °C 0 …...
- Seite 33 F2058 Technische Daten Langzeitdrift (±) Typ C 0,85 °C (1,53 °F) oder 0,055 % der Mess- 1,08 °C (1,944 °F) oder 0,070 % der 1,20 °C (2,16 °F) oder 0,070 % der Mess- spanne Messspanne spanne Typ D 0,97 °C (1,746 °F) oder 0,070 % der 1,27 °C (2,286 °F) oder 0,085 % der...
- Seite 34 Technische Daten F2058 1-Punkt Abgleich (Offset) Verschiebung des Sensorwertes Abgleich Stromausgang Korrektur des 4 und/oder 20 mA Stromausgangswertes. 12.5 Umgebungsbedingungen Umgebungstemperatur –40 … +85 °C (–40 … +185 °F), Lagerungstemperatur –50 … +100 °C (–58 … +212 °F) Einsatzhöhe Bis zu 4000 m (4374,5 Yard) über Normalnull.
- Seite 35 F2058 Technische Daten Verschmutzungsgrad Verschmutzungsgrad 2 nach IEC 61010-1 12.6 Konstruktiver Aufbau Bauform, Maße Angaben in mm (in) 5 (0.2) A0047020 11 Ausführung mit Schraubklemmen Federweg L ≥ 5 mm (nicht bei US - M4 Befestigungsschrauben) CDI-Schnittstelle für den Anschluss eines Konfigurationstools A0036304 ...
- Seite 36 Technische Daten F2058 Hutschienentransmitter 12.5 (0.49) 116 (4.57) A0039296 Gehäusehöhe H variiert je nach Anschlussvariante: • Schraubklemmen: H = 114 mm (4,49 in) • Push-in-Klemmen: H = 111,5 mm (4,39 in) Gewicht Kopftransmitter: 40 … 50 g (1,4 … 1,8 oz) Hutschienentransmitter: ca.
- Seite 37 F2058 Technische Daten Externe Normen und Richt- • IEC 60529: linien Schutzarten durch Gehäuse (IP-Code) • IEC/EN 61010-1: Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte • IEC/EN 61326-Serie: Elektromagnetische Verträglichkeit (EMV-Anforderungen) MTTF • RTD Eingang: 418 Jahre • TC Eingang:...
