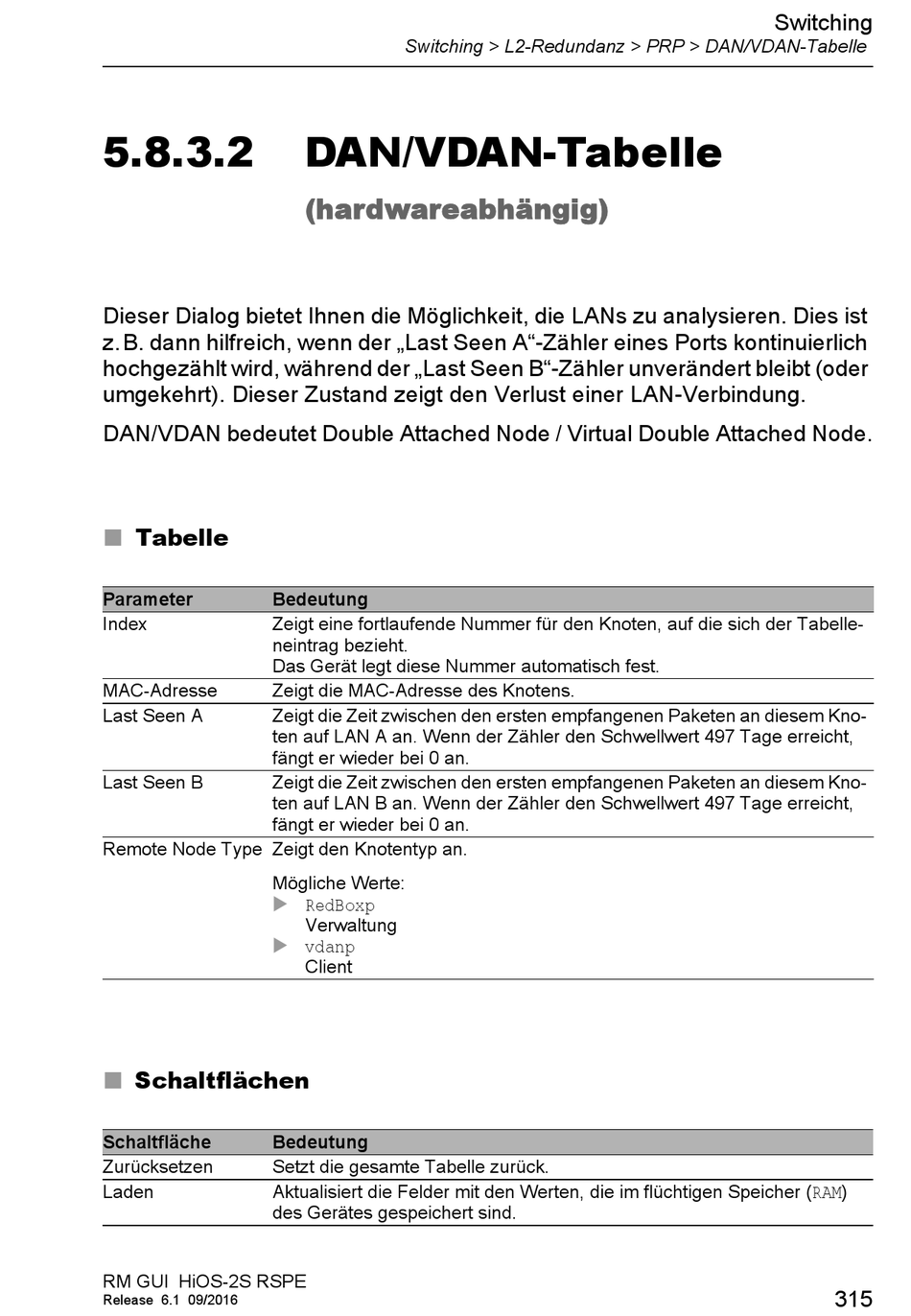

Switching > L2-Redundanz > PRP > DAN/VDAN-Tabelle
5.8.3.2
Dieser Dialog bietet Ihnen die Möglichkeit, die LANs zu analysieren. Dies ist
z.B. dann hilfreich, wenn der „Last Seen A"-Zähler eines Ports kontinuierlich
hochgezählt wird, während der „Last Seen B"-Zähler unverändert bleibt (oder
umgekehrt). Dieser Zustand zeigt den Verlust einer LAN-Verbindung.
DAN/VDAN bedeutet Double Attached Node / Virtual Double Attached Node.
Tabelle
Parameter
Bedeutung
Index
Zeigt eine fortlaufende Nummer für den Knoten, auf die sich der Tabelle-
neintrag bezieht.
Das Gerät legt diese Nummer automatisch fest.
MAC-Adresse
Zeigt die MAC-Adresse des Knotens.
Last Seen A
Zeigt die Zeit zwischen den ersten empfangenen Paketen an diesem Kno-
ten auf LAN A an. Wenn der Zähler den Schwellwert 497 Tage erreicht,
fängt er wieder bei 0 an.
Last Seen B
Zeigt die Zeit zwischen den ersten empfangenen Paketen an diesem Kno-
ten auf LAN B an. Wenn der Zähler den Schwellwert 497 Tage erreicht,
fängt er wieder bei 0 an.
Remote Node Type Zeigt den Knotentyp an.
Mögliche Werte:
Schaltflächen
Schaltfläche
Bedeutung
Zurücksetzen
Setzt die gesamte Tabelle zurück.
Laden
Aktualisiert die Felder mit den Werten, die im flüchtigen Speicher (RAM)
des Gerätes gespeichert sind.
RM GUI HiOS-2S RSPE
Release 6.1 09/2016
Switching > L2-Redundanz > PRP > DAN/VDAN-Tabelle
DAN/VDAN-Tabelle
(hardwareabhängig)
RedBoxp
Verwaltung
vdanp
Client
Switching
