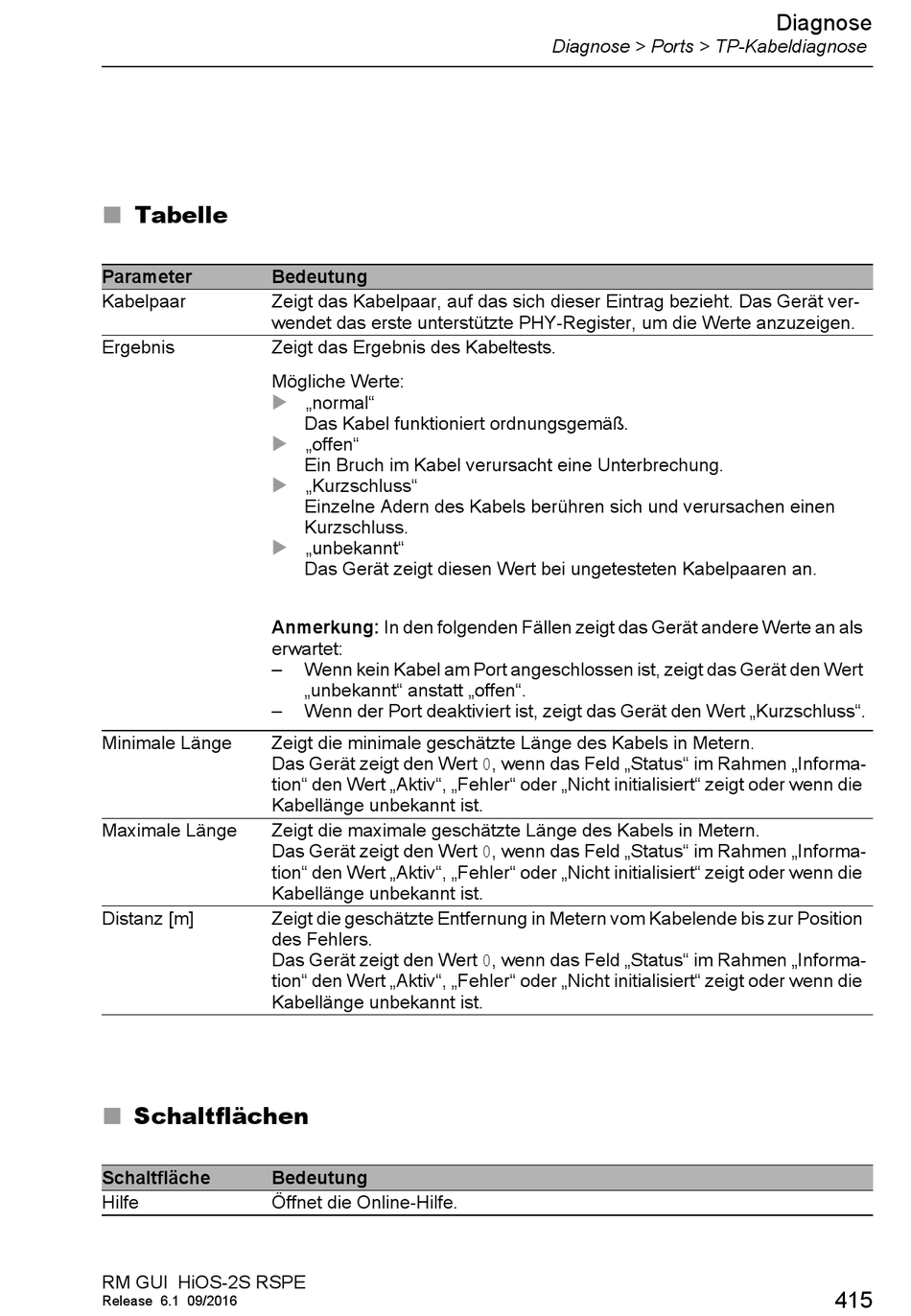

Tabelle
Parameter Bedeutung
Kabelpaar Zeigt das Kabelpaar, auf das sich dieser Eintrag bezieht. Das Gerät ver-
wendet das erste unterstützte PHY-Register, um die Werte anzuzeigen.
Ergebnis Zeigt das Ergebnis des Kabeltests.
Mögliche Werte:




Anmerkung: In den folgenden Fällen zeigt das Gerät andere Werte an als
erwartet:
–
–
Minimale Länge Zeigt die minimale geschätzte Länge des Kabels in Metern.
Das Gerät zeigt den Wert 0, wenn das Feld „Status" im Rahmen „Informa-
tion" den Wert „Aktiv", „Fehler" oder „Nicht initialisiert" zeigt oder wenn die
Kabellänge unbekannt ist.
Maximale Länge Zeigt die maximale geschätzte Länge des Kabels in Metern.
Das Gerät zeigt den Wert 0, wenn das Feld „Status" im Rahmen „Informa-
tion" den Wert „Aktiv", „Fehler" oder „Nicht initialisiert" zeigt oder wenn die
Kabellänge unbekannt ist.
Distanz [m] Zeigt die geschätzte Entfernung in Metern vom Kabelende bis zur Position
des Fehlers.
Das Gerät zeigt den Wert 0, wenn das Feld „Status" im Rahmen „Informa-
tion" den Wert „Aktiv", „Fehler" oder „Nicht initialisiert" zeigt oder wenn die
Kabellänge unbekannt ist.

Schaltflächen
Schaltfläche Bedeutung
Hilfe Öffnet die Online-Hilfe.
RM GUI HiOS-2S RSPE
Release 6.1 09/2016
„normal"
Das Kabel funktioniert ordnungsgemäß.
„offen"
Ein Bruch im Kabel verursacht eine Unterbrechung.
„Kurzschluss"
Einzelne Adern des Kabels berühren sich und verursachen einen
Kurzschluss.
„unbekannt"
Das Gerät zeigt diesen Wert bei ungetesteten Kabelpaaren an.
Wenn kein Kabel am Port angeschlossen ist, zeigt das Gerät den Wert
„unbekannt" anstatt „offen".
Wenn der Port deaktiviert ist, zeigt das Gerät den Wert „Kurzschluss".
Diagnose > Ports > TP-Kabeldiagnose
