Switching

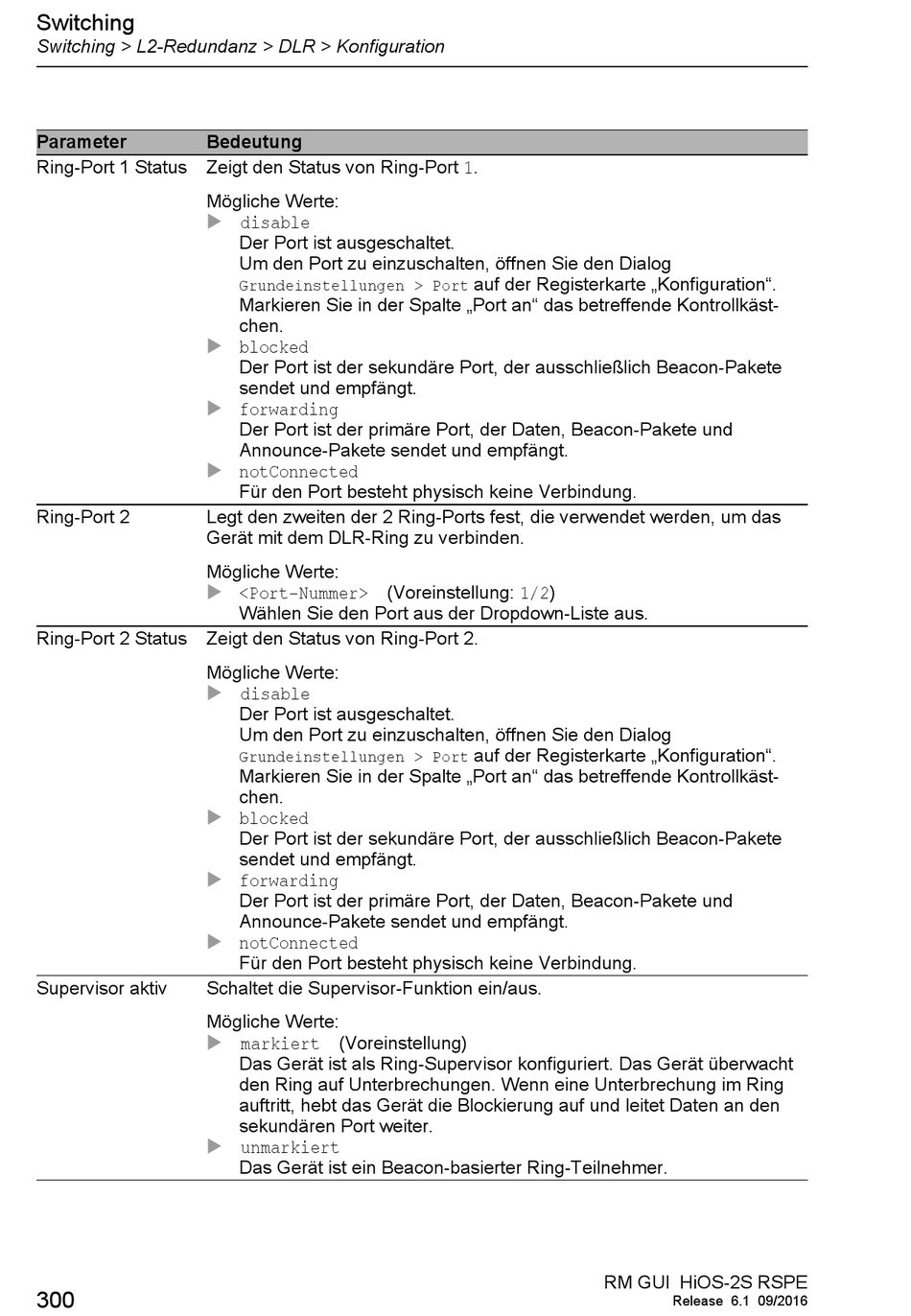

Switching > L2-Redundanz > DLR > Konfiguration
Parameter
Bedeutung
Ring-Port 1 Status
Zeigt den Status von Ring-Port 1.
Mögliche Werte:
Ring-Port 2
Legt den zweiten der 2 Ring-Ports fest, die verwendet werden, um das
Gerät mit dem DLR-Ring zu verbinden.
Mögliche Werte:
Ring-Port 2 Status
Zeigt den Status von Ring-Port 2.
Mögliche Werte:
Supervisor aktiv
Schaltet die Supervisor-Funktion ein/aus.
Mögliche Werte:
300
disable
Der Port ist ausgeschaltet.
Um den Port zu einzuschalten, öffnen Sie den Dialog
Grundeinstellungen > Port
Markieren Sie in der Spalte „Port an" das betreffende Kontrollkäst-
chen.
blocked
Der Port ist der sekundäre Port, der ausschließlich Beacon-Pakete
sendet und empfängt.
forwarding
Der Port ist der primäre Port, der Daten, Beacon-Pakete und
Announce-Pakete sendet und empfängt.
notConnected
Für den Port besteht physisch keine Verbindung.
<Port-Nummer> (Voreinstellung: 1/2)
Wählen Sie den Port aus der Dropdown-Liste aus.
disable
Der Port ist ausgeschaltet.
Um den Port zu einzuschalten, öffnen Sie den Dialog
Grundeinstellungen > Port
Markieren Sie in der Spalte „Port an" das betreffende Kontrollkäst-
chen.
blocked
Der Port ist der sekundäre Port, der ausschließlich Beacon-Pakete
sendet und empfängt.
forwarding
Der Port ist der primäre Port, der Daten, Beacon-Pakete und
Announce-Pakete sendet und empfängt.
notConnected
Für den Port besteht physisch keine Verbindung.
markiert (Voreinstellung)
Das Gerät ist als Ring-Supervisor konfiguriert. Das Gerät überwacht
den Ring auf Unterbrechungen. Wenn eine Unterbrechung im Ring
auftritt, hebt das Gerät die Blockierung auf und leitet Daten an den
sekundären Port weiter.
unmarkiert
Das Gerät ist ein Beacon-basierter Ring-Teilnehmer.
auf der Registerkarte „Konfiguration".
auf der Registerkarte „Konfiguration".
RM GUI HiOS-2S RSPE
Release 6.1 09/2016
