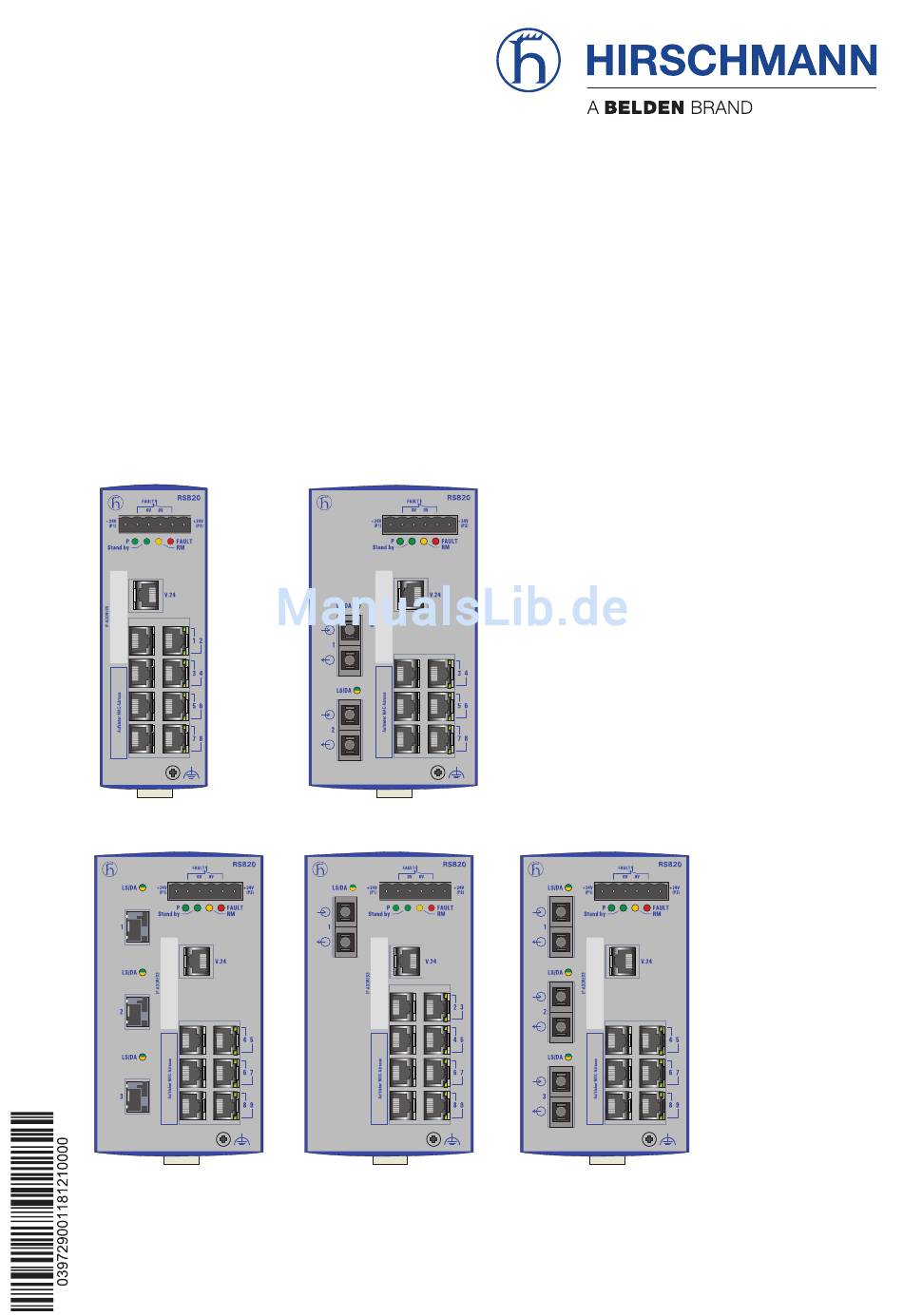

- Seite 1 Anwender-Handbuch Installation Industrial ETHERNET Rail Switch Basic RSB20 Familie RSB20-0800T1T1 RSB20-0800M2M2 RSB20-0900ZZZ6 RSB20-0900M2TT RSB20-0900MMM2 RSB20 Technische Unterstützung Release 18 12/10 HAC.Support@Belden.com...
- Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Über dieses Handbuch Legende Beschreibung des Gerätes Beschreibung der Gerätevarianten 1.1.1 Gerätevarianten mit 8 TP-Ports 1.1.2 Gerätevarianten mit 6 TP-Ports und 2 FX-Ports 1.1.3 Gerätevarianten mit 6 TP-Ports und 3 SFP-Slots 1.1.4 Gerätevarianten mit 8 TP-Ports und 1 FX-Port 1.1.5 Gerätevarianten mit 6 TP-Ports und 3 FX-Ports Montage und Inbetriebnahme Montage des Gerätes... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitstechnische Hinweise Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicher- heit, sowie zur Vermeidung von Sachschäden beachten müssen. Die Hin- weise sind durch ein Warndreieck hervorgehoben und je nach Gefährdungsgrad folgendermaßen dargestellt: Gefahr! bedeutet, dass Tod, schwere Körperverletzung oder erheblicher Sachschaden eintreten werden, wenn die entsprechenden Vor- sichtsmaßnahmen nicht getroffen werden. - Seite 5 Relevant für Nordamerika: Das Gerät darf nur an eine Versorgungsspannung der Klasse 2 ange- schlossen werden, die den Anforderungen des National Electrical Code, Table 11(b) entspricht. Wenn die Versorgung redundant erfolgt (zwei verschiedene Spannungsquellen), müssen die Versorgungs- spannungen zusammen den Anforderungen des National Electrical Code, Table 11(b) entsprechen.
-
Seite 6: Anforderung An Die Qualifikation Des Personals
Das Öffnen des Gehäuses bleibt ausschließlich den vom Hersteller auto- risierten Technikern vorbehalten. Die Erdung erfolgt über die separate Erdungsschraube, die sich rechts unten in der Frontblende befindet. Der Abstand zu den Lüftungsschlitzen des Gehäuses muss mindes- tens 10 cm betragen. Das Gerät ist in aufrechter Lage zu montieren. -
Seite 7: Nationale Und Internationale Sicherheitsvorschriften
Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Tel.: +49 1805 141538 Das Produkt ist einsetzbar im Wohnbereich (Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe) sowie im Industriebereich. -
Seite 8: Fcc-Hinweis
Störfestigkeit: EN 61000-6-2:2005 Störaussendung: EN 55022:2006 + A1:2007 Class A Warnung! Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnah- men durchzuführen. Voraussetzung für die Einhaltung der EMV-Grenzwerte ist die strikte Einhaltung der in dieser Beschreibung und Betriebsanlei- tung angegebenen Aufbaurichtlinien. - Seite 9 Normaler Bereich Explosionsgefährdeter Bereich Nicht-explosionsgefährdeter Bereich Class I Division 2 Groups A,B,C,D =XJHK|ULJHV %HWULHEVPLWWHO *HUlW PLW 3DUDPHWHUQ IU QLFKW ]QGIlKLJH )HOGYHUGUDKWXQJ Fault- .HLQH 9RUJDEHQ IU GLH 3RODULWlW Kontakte +LQZHLV 9HUPHLGHQ 6LH HLQHQ 3DUDOOHODQVFKOXVV GHV DQ]XVFKOLH‰HQGHQ *HUlWV DX‰HU GDV =HUWLILNDW GLHVHV *HUlWV HUODXEW GLHV DXVGUFNOLFK Stromversorgung (redundant) Typ “A”: 12-24 V DC Class2...
-
Seite 10: Über Dieses Handbuch
Über dieses Handbuch Das Dokument „Anwender-Handbuch Installation“ enthält eine Geräte- beschreibung, Sicherheitshinweise, Anzeigebeschreibung und weitere Informationen, die Sie zur Installation des Gerätes benötigen, bevor Sie mit der Konfiguration des Gerätes beginnen. Folgende Handbücher sind als PDF-Dateien auf der beigelegten CD-ROM enthalten: Anwender-Handbuch Installation Anwender-Handbuch Grundkonfiguration... -
Seite 11: Beschreibung Des Gerätes
Beschreibung des Gerätes Die RSB20-Geräte sind konzipiert für die speziellen Anforderungen der industriellen Automatisierung. Sie erfüllen die relevanten Industrie-Normen, bieten eine sehr hohe Betriebssicherheit auch unter extremen Bedingungen, langjährige Verfügbarkeit und Flexibilität. Die Geräte ermöglichen den Aufbau von geswitchten Industrial ETHERNET- Netzen nach der Norm IEEE 802.3 und 802.3u mit Kupfertechnik oder Licht- wellenleiter in Linien- und Ringstruktur. -
Seite 12: Beschreibung Der Gerätevarianten
Priorität Topologie-Erkennung Web-based Interface Command Line Interface (CLI) SNMP Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige Kom- munikation über alle Ebenen des Unternehmens hinweg zu führen. Verbin- den Sie Ihre Geräte mit: den Geräten der MICE-Familie den Backbone-Geräten der MACH-Familie dem drahtlosen Übertragungssystem BAT dem Sicherheitssystem EAGLE den Produkten für den Kontrollraum LION / MACH 100 Familie... -
Seite 13: Die Folgenden Daten Gelten Produktvariantenübergreifend
Die Geräte sind konform zu den Spezifikationen der Norm / Normen: ISO/IEC 8802-03 10BASE-T/100BASE-TX ISO/IEC 8802-03 100BASE-FX 1.1.1 Gerätevarianten mit 8 TP-Ports Portzahl und Medien beim RSB20-0800T1T1 Steckbarer Klemmblock 6-polig LED-Anzeigeelemente V.24-Zugang für externes Management Acht Ports nach 10/100BASE-T(X), RJ45-Anschlüsse... -
Seite 14: Gerätevarianten Mit 6 Tp-Ports Und 2 Fx-Ports
1.1.2 Gerätevarianten mit 6 TP-Ports und 2 FX-Ports Portzahl und Medien beim RSB20-0800M2M2 und RSB20-0800S2S2 Steckbarer Klemmblock 6-polig LED-Anzeigeelemente V.24-Zugang für externes Management Sechs Ports nach 10/100BASE-T(X), RJ45-An- schlüsse MAC-Adressfeld Zwei Ports nach 100BASE-FX, DSC-Anschlüsse - Beim RSB20-0800M2M2: Multimode - Beim RSB20-0800S2S2: Singlemode IP-Adressfeld RSB20-0800M2M2 1.1.3... -
Seite 15: Gerätevarianten Mit 8 Tp-Ports Und 1 Fx-Port
SFP-Modulen (100 Mbit/s). Informationen zur Netzausdehnung bei Verwendung von SFP-Modulen finden Sie im Kapitel „Netzausdehnung“ Tab. Hinweis: Setzen Sie ausschließlich SFP-Module von Hirschmann ein (siehe Seite 31 „Zubehör“). 1.1.4 Gerätevarianten mit 8 TP-Ports und 1 FX-Port Portzahl und Medien beim RSB20-0900M2TT und RSB20-0900S2TT... -
Seite 16: Gerätevarianten Mit 6 Tp-Ports Und 3 Fx-Ports
1.1.5 Gerätevarianten mit 6 TP-Ports und 3 FX-Ports Portzahl und Medien beim RSB20-0900MMM2 und RSB20-0900VVM2 Steckbarer Klemmblock 6-polig LED-Anzeigeelemente V.24-Zugang für externes Management Sechs Ports nach 10/100BASE-T(X), RJ45-An- schlüsse MAC-Adressfeld Drei Ports nach 100BASE-FX, DSC-Anschlüsse - Beim RSB20-0900MMM2: 3 x Multimode - Beim RSB20-0900VVM2: 2 x Singlemode und 1 x Multimode IP-Adressfeld... -
Seite 17: Montage Und Inbetriebnahme
Montage und Inbetriebnahme Die Geräte sind für die Praxis in der rauen Industrie-Umgebung entwickelt. Dementsprechend einfach ist die Installation. Das Gerät wird in betriebsbereitem Zustand ausgeliefert. In der Praxis hat sich folgende thematische Reihenfolge bewährt: Auspacken und Prüfen Beschriftungsfeld ausfüllen Verdrahtung des Klemmblockes für Versorgungsspannung und Meldekontakt, Anschluss der Versorgungsspannung Montage des Gerätes auf die Hutschiene, Erdung... -
Seite 18: Montage Der Sfp-Module (Optional)
Vor der Befestigung eines SFP-Moduls entfernen Sie zunächst die Schutzkappe über dem Sockel. Schieben Sie das SFP-Modul mit geschlossener Verriegelung in den Sockel, bis es hörbar einrastet. Hinweis: Setzen Sie ausschließlich SFP-Module von Hirschmann ein (siehe Seite 31 „Zubehör“). 2.1.3 Beschriftungsfeld ausfüllen... - Seite 19 Vorsicht! Beachten Sie die Sicherheitshinweise (siehe auf Seite 4 „Sicher- heitshinweise“) und schließen Sie nur eine dem Typschild Ihres Ge- rätes entsprechende Versorgungsspannung an. Stellen Sie sicher, dass die Kontaktbelastbarbeit des Meldekontaktes nicht überschrit- ten wird (siehe auf Seite 28 „Technische Daten“).
-
Seite 20: Montage Des Gerätes Auf Die Hutschiene, Erdung
Warnung! Für den Einsatz in explosionsgefährdeten Bereichen: Beachten Sie die Parameter für die nicht zündfähige Feldverdrahtung der Fehlerkontakte im dem Control Drawing – Dokument Nr. 000147906DNR. Über den potentialfreien Meldekontakt (Relaiskontakt, Ruhestromschal- tung) wird durch Kontaktunterbrechung gemeldet: der Wegfall mindestens einer der zwei Versorgungsspannungen (Ver- sorgungsspannung 1 oder 2 unterschreitet Grenze). -
Seite 21: Maßzeichnungen
Abb. 3: Montage auf die Hutschiene Erdung Die Erdung der Frontblende des Gerätes erfolgt über die separate Er- dungsschraube. 2.1.6 Maßzeichnungen 13,73 0.54 inch 1.81 105,5 4.15 Abb. 4: Abmessungen der Gerätevarianten RSB20-0800T1T1 RSB20 Release 18 12/10... -
Seite 22: Montage Des Klemmblockes, Inbetriebnahme
105,3 13,73 inch 2.83 4.15 0.54 Abb. 5: Abmessungen der Gerätevarianten RSB20-0800M2M2, RSB20-0800S2S2 und RSB0900... 2.1.7 Montage des Klemmblockes, Inbetriebnahme Montieren Sie den Klemmblock für Versorgungsspannung und Meldekon- takt an der Frontseite des Gerätes per Rastverriegelung. Beachten Sie das Einrasten der Rastverriegelung. Mit dem Anlegen der Versorgungsspannung über den Klemmblock nehmen Sie das Gerät in Betrieb. -
Seite 23: Anzeigeelemente
Die Gehäuse der Buchsen sind galvanisch mit der Frontblende verbunden. Abbildung Funktion Receive Data + Receive Data - Transmit Data + Transmit Data - 4,5,7,8 nicht belegt Tab. 2: Pinbelegung einer TP/TX-Schnittstelle im MDI-X-Modus, RJ45-Buchse 100 Mbit/s-LWL-Anschluss RSB20-0800M2M2, RSB20-0800S2S2, RSB20-0900M2TT, RSB20-0900S2TT, RSB20-0900MMM2, RSB20-0900VVM2: Diese Anschlüsse sind als DSC-Steckverbinder ausgeführt. -
Seite 24: Portstatus
Abb. 6: Gerätestatus-LEDs P - Power (grün/gelbe LED) leuchtet grün beide Versorgungsspannungen liegen an leuchtet gelb nur eine Versorgungsspannung (P1 oder P2) liegt an leuchtet nicht Versorgungsspannungen P1 und P2 sind zu niedrig FAULT - Fehler, Meldekontakt (rote LED) leuchtet rot Der Meldekontakt ist offen, d.h. -
Seite 25: Grundeinstellungen Vornehmen
Grundeinstellungen vornehmen Bei der Erstinstallation des Gerätes ist die Eingabe von IP-Parametern not- wendig. Das Gerät bietet folgende Möglichkeiten zur Konfiguration der IP- Adressen: Konfiguration über den V.24-Anschluss Konfiguration mit Hilfe des HiDiscovery Protokolls Konfiguration über BOOTP Konfiguration über DHCP Konfiguration über DHCP Option 82 Konfiguration über AutoConfiguration Adapter ACA 11 Weitere Informationen zu den Grundeinstellungen des Gerätes finden Sie im... - Seite 26 Die V.24-Schnittstelle besitzt keine galvanische Trennung von der Ver- sorgungsspannung. RJ11 RJ11 n.c. Abb. 7: Pinbelegung der V.24-Schnittstelle und des DB9-Steckers Hinweis: Die Bestellnummer für das separat zu bestellende Terminalka- bel finden Sie im Kapitel Technische Daten (siehe auf Seite 31 „Zube- hör“).
-
Seite 27: Demontage
Demontage Demontage des Gerätes von der Hutschiene Um das Gerät von der Hutschiene zu demontieren, fahren Sie mit ei- nem Schraubendreher waagerecht unterhalb des Gehäuses in den Verriegelungsschieber, ziehen diesen - ohne den Schraubendreher zu kippen - nach unten und klappen das Gerät nach oben. Demontage der SFP-Module Ziehen Sie das Modul an der geöffneten Verriegelung aus dem Sockel heraus. -
Seite 28: Technische Daten
Technische Daten Allgemeine technische Daten Abmessungen RSB20-0800T1T1 47 mm x 131 mm x 111 mm B × H × T RSB20-0800M2M2, RSB20- 74 mm x 131 mm x 111 mm 0800S2S2 und RSB0900... Masse RSB20-0800T1T1 400 g RSB20-0800M2M2, RSB20- 410 g 0800S2S2 und RSB0900... -
Seite 29: Netzausdehnung
EMV-Störfestigkeit - IEC/EN 61850-3:2002 EMI TYPE-Tests, Test nach: IEC/EN 61000-4-3 Elektromagnetisches Feld 80 - 3000 MHz 10 V/m IEC/EN 61000-4-4 Schnelle Transienten (Burst) Power Line 2 kV Data Line 1 KV IEC/EN 61000-4-5 Stoßspannungen (Surge) Power Line, line / line 0,5 kV Power Line, line / earth 1 KV... -
Seite 30: Lieferumfang
Leistungsaufnahme/Leistungsabgabe Gerätename TX-Ports FX-Ports Maximale Maximale Leistungsaufnahme Leistungsabgabe RSB20-0800T1T1 8 x RJ45 — — 6,0 W 20,5 Btu (IT)/h RSB20-0800M2M2 6 x RJ45 2 x MM, DSC 8,0 W 27,5 Btu (IT)/h RSB20-0800S2S2 6 x RJ45 2 x SM, DSC... -
Seite 31: Zugrundeliegende Normen Und Standards
Zubehör Bezeichnung Betriebstemperatur Bestellnummer (Gehäuse) 6-poliger Klemmblock (50 Stück) 943 845-006 AutoConfiguration Adapter ACA 11 943 751-001 Netzmanagement Software HiVision 943 471-100 OPC-Server Software HiOPC 943 055-001 Pocket Guide 280 710-851 Rail Power Supply RPS 30 943 662-003 Rail Power Supply RPS 80 EEC 943 662-080 Rail Power Supply RPS 120 EEC 943 662-120... - Seite 32 Schiffszertifizierungen mit Ausnahme von Germanischer Lloyd jedoch stehen ausschließlich in den Produktinformationen unter www.beldensolutions.com. RSB20 Release 18 12/10...
-
Seite 33: Weitere Unterstützung
Weitere Unterstützung Technische Fragen und Schulungsangebote Bei technischen Fragen wenden Sie sich bitte an den Hirschmann- Vertragspartner in Ihrer Nähe oder direkt an Hirschmann. Die Adressen unserer Vertragspartner finden Sie im Internet unter www.beldensolutions.com. Darüber hinaus steht Ihnen unsere Hotline zur Verfügung: Tel.
