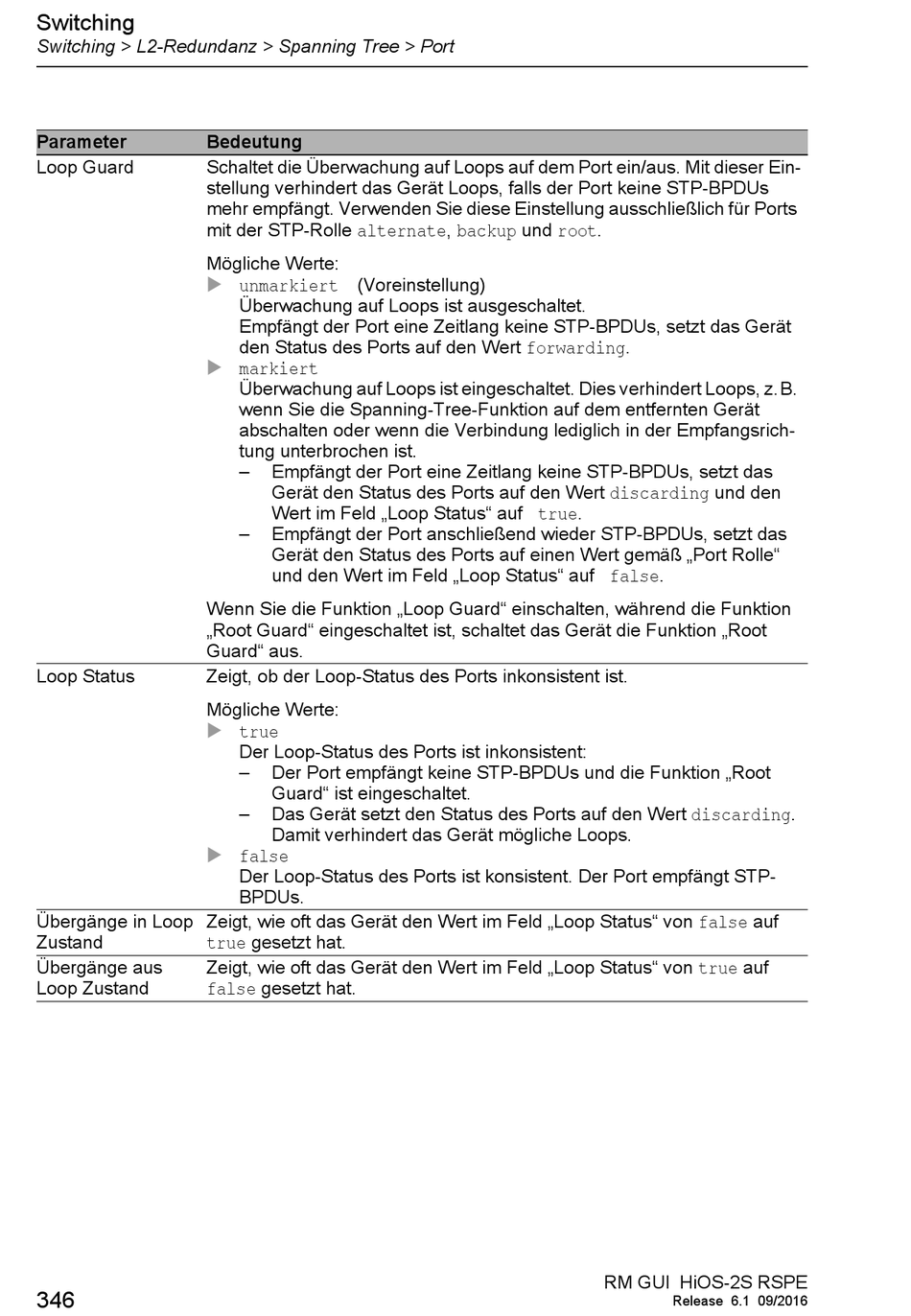

Hirschmann HiOS-2S RSPE Referenzhandbuch Seite 347

Switching
Switching > L2-Redundanz > Spanning Tree > Port
Parameter Bedeutung
Loop Guard Schaltet die Überwachung auf Loops auf dem Port ein/aus. Mit dieser Ein-
stellung verhindert das Gerät Loops, falls der Port keine STP-BPDUs
mehr empfängt. Verwenden Sie diese Einstellung ausschließlich für Ports
mit der STP-Rolle alternate, backup und root.
Mögliche Werte:


Wenn Sie die Funktion „Loop Guard" einschalten, während die Funktion
„Root Guard" eingeschaltet ist, schaltet das Gerät die Funktion „Root
Guard" aus.
Loop Status Zeigt, ob der Loop-Status des Ports inkonsistent ist.
Mögliche Werte:


Übergänge in Loop Zeigt, wie oft das Gerät den Wert im Feld „Loop Status" von false auf
Zustand true gesetzt hat.
Übergänge aus Zeigt, wie oft das Gerät den Wert im Feld „Loop Status" von true auf
Loop Zustand false gesetzt hat.
346
unmarkiert (Voreinstellung)
Überwachung auf Loops ist ausgeschaltet.
Empfängt der Port eine Zeitlang keine STP-BPDUs, setzt das Gerät
den Status des Ports auf den Wert forwarding.
markiert
Überwachung auf Loops ist eingeschaltet. Dies verhindert Loops, z.B.
wenn Sie die Spanning-Tree-Funktion auf dem entfernten Gerät
abschalten oder wenn die Verbindung lediglich in der Empfangsrich-
tung unterbrochen ist.
– Empfängt der Port eine Zeitlang keine STP-BPDUs, setzt das
Gerät den Status des Ports auf den Wert discarding und den
Wert im Feld „Loop Status" auf true.
– Empfängt der Port anschließend wieder STP-BPDUs, setzt das
Gerät den Status des Ports auf einen Wert gemäß „Port Rolle"
und den Wert im Feld „Loop Status" auf false.
true
Der Loop-Status des Ports ist inkonsistent:
– Der Port empfängt keine STP-BPDUs und die Funktion „Root
Guard" ist eingeschaltet.
– Das Gerät setzt den Status des Ports auf den Wert discarding.
Damit verhindert das Gerät mögliche Loops.
false
Der Loop-Status des Ports ist konsistent. Der Port empfängt STP-
BPDUs.
RM GUI HiOS-2S RSPE
Release 6.1 09/2016
