Switching
Switching > VLAN > Port
Switching > VLAN > Port
5.7.3

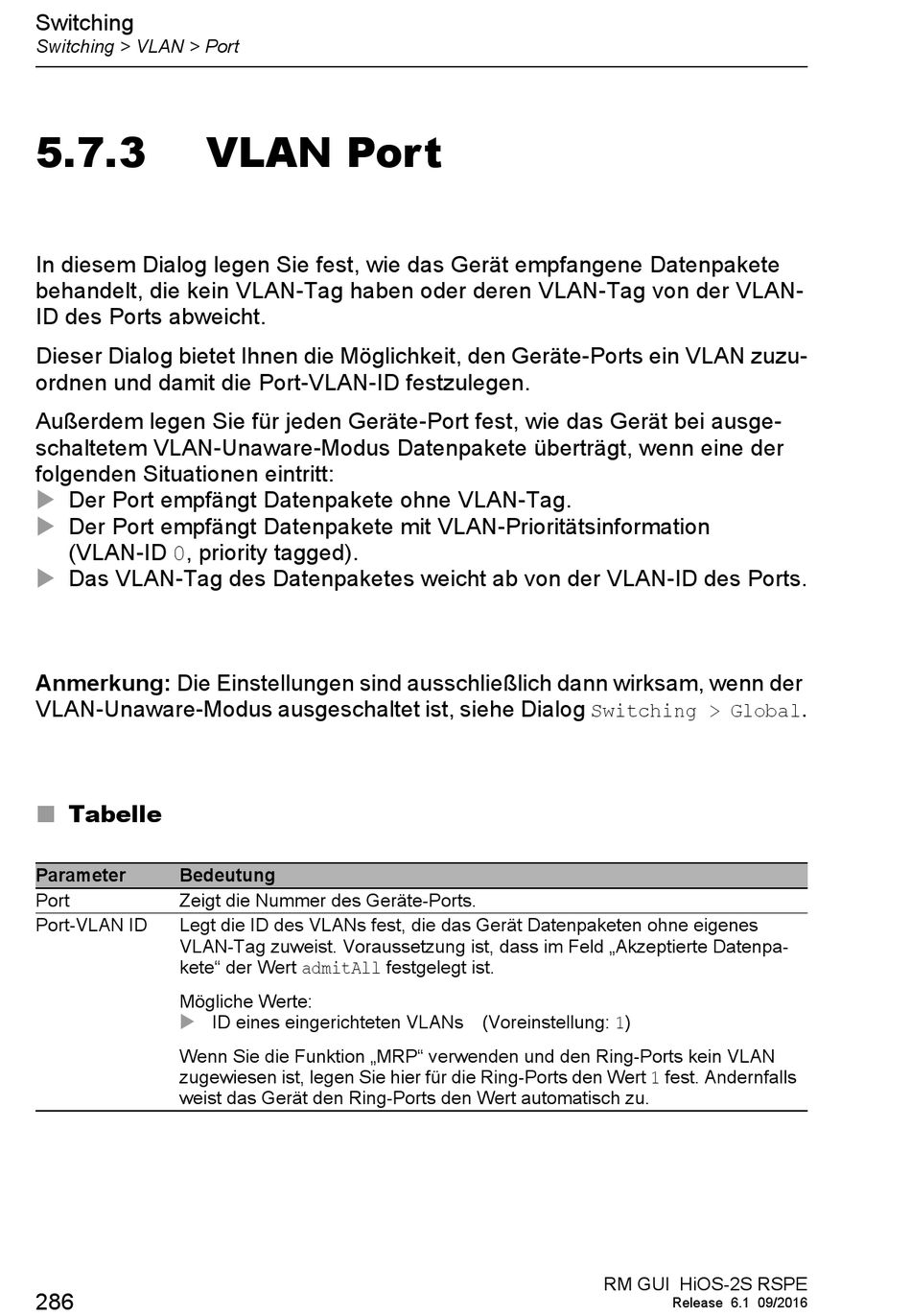

VLAN Port

In diesem Dialog legen Sie fest, wie das Gerät empfangene Datenpakete
behandelt, die kein VLAN-Tag haben oder deren VLAN-Tag von der VLAN-
ID des Ports abweicht.
Dieser Dialog bietet Ihnen die Möglichkeit, den Geräte-Ports ein VLAN zuzu-
ordnen und damit die Port-VLAN-ID festzulegen.
Außerdem legen Sie für jeden Geräte-Port fest, wie das Gerät bei ausge-
schaltetem VLAN-Unaware-Modus Datenpakete überträgt, wenn eine der
folgenden Situationen eintritt:

Der Port empfängt Datenpakete ohne VLAN-Tag.

Der Port empfängt Datenpakete mit VLAN-Prioritätsinformation
(VLAN-ID 0, priority tagged).

Das VLAN-Tag des Datenpaketes weicht ab von der VLAN-ID des Ports.
Anmerkung: Die Einstellungen sind ausschließlich dann wirksam, wenn der
VLAN-Unaware-Modus ausgeschaltet ist, siehe Dialog

Tabelle
Parameter Bedeutung
Port Zeigt die Nummer des Geräte-Ports.
Port-VLAN ID Legt die ID des VLANs fest, die das Gerät Datenpaketen ohne eigenes
VLAN-Tag zuweist. Voraussetzung ist, dass im Feld „Akzeptierte Datenpa-
kete" der Wert admitAll festgelegt ist.
Mögliche Werte:

Wenn Sie die Funktion „MRP" verwenden und den Ring-Ports kein VLAN
zugewiesen ist, legen Sie hier für die Ring-Ports den Wert 1 fest. Andernfalls
weist das Gerät den Ring-Ports den Wert automatisch zu.
286
ID eines eingerichteten VLANs (Voreinstellung: 1)
Switching > Global
RM GUI HiOS-2S RSPE
Release 6.1 09/2016
.
