10
Bestätigen Sie die Einstellungen durch Drücken der Taste [ESC] (PREVIOUS).
MARK DISTANCE
erscheint.
11
Bestätigen Sie die Einstellung durch Drücken der
Taste [ENTER] (SET).
Die Einstellung wird gesetzt, die Anzeige ARMS SETTING (3/5) erscheint.
12
Drücken Sie die Taste [PAUSE/MENU].
Die Startanzeige erscheint.

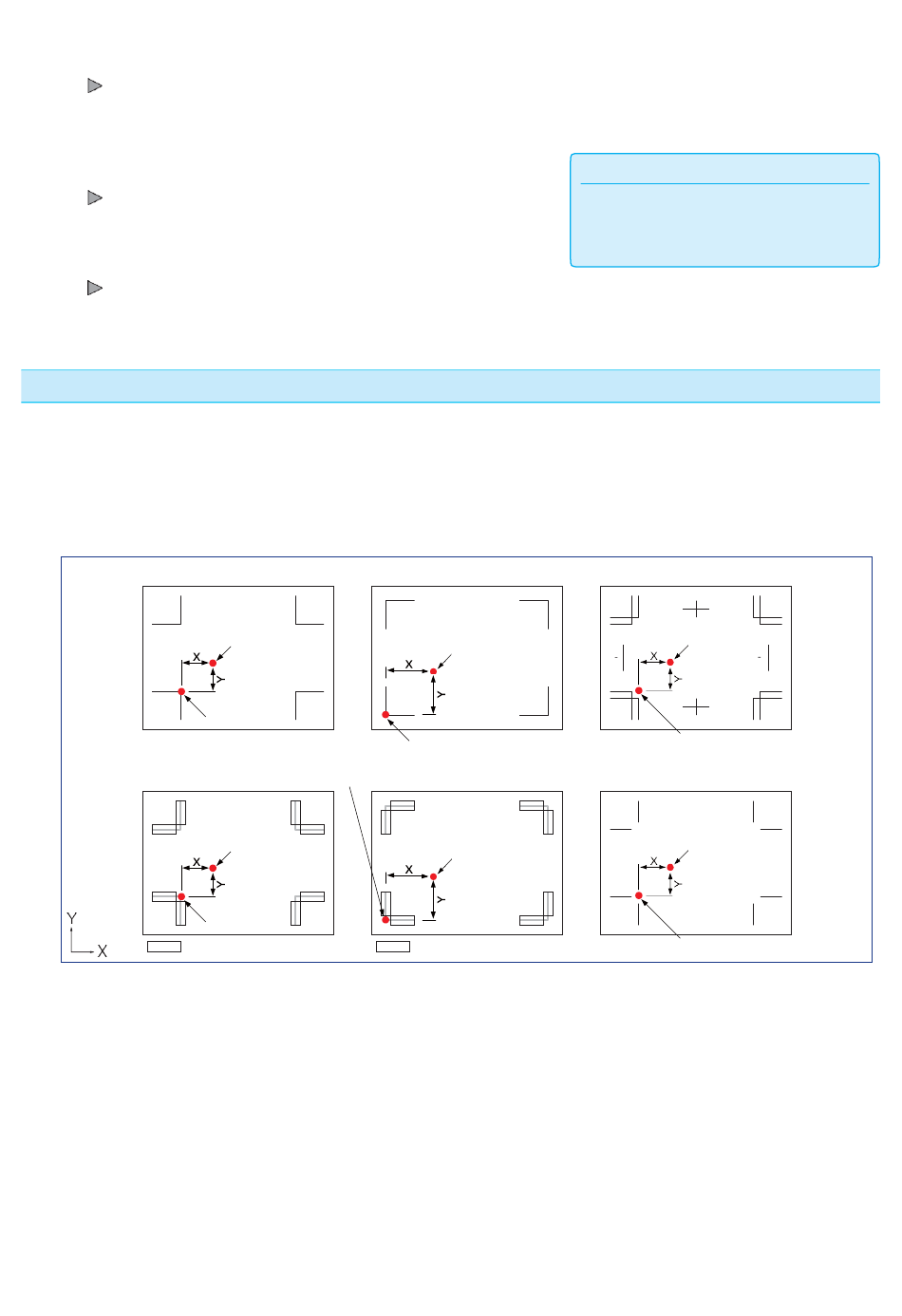

Einstellung des Offsets zwischen der Passermarke und des Schneidenullpunkts
Der Offset kann eingestellt werden, wenn Sie nach dem Scannen der Passermarke den Schneidenullpunkt
verschieben wollen.
Der Standardoffset für die Passermarke beträgt 0,0 mm bei X und Y. Die X und Y können bis zur oberen Grenze
(±) des Schneidebereiches eingestellt werden.
MARKE TYP 1
MARKE TYP MIRROR 1
Ausschnittbereich
wird ausgewählt, die Anzeige
Nullpunkt
(Schnittpunkt)
Nullpunkt
(Passermarke)
Nullpunkt
(Passermarke)
Nullpunkt
(Passermarke)
Nullpunkt
(Schnittpunkt)
MARK DISTANCE
MARKE TYP 2
Nullpunkt
(Schnittpunkt)
Nullpunkt (Passermarke)
MARKE TYP MIRROR 1
Nullpunkt
(Schnittpunkt)
Ausschnittbereich
5-20
Ergänzung
Mit der [ESC] (CANCEL) Taste gelangen
Sie zurück zur ARMS SETTING Anzeige
ohne die Einstellungen zu speichern.
MARKE TYP 3
Nullpunkt
(Schnittpunkt)
Nullpunkt (Passermarke)
MARKE TYP 4
Nullpunkt
(Schnittpunkt)
Nullpunkt (Passermarke)
