Verwenden Sie keinen Schlagschrauber.
Wenn der alte Streifen gekürzt wurde, stellen Sie sicher, dass der neue Streifen die
gleiche Länge besitzt.
Wenn im Abstand von 35 mm vom Schnitt ein zusätzliches Loch in den alten Streifen
gebohrt wurde, bohren Sie im neuen Streifen an der gleichen Stelle ein Loch mit einem
Durchmesser von 11 mm.
Nur die Bohrung (A) in der Mitte ist rund: Die Bohrungen B und C sind Langlöcher, damit
sich der Metallstreifen bei Temperaturschwankungen zusammenziehen/ausdehnen kann.
Die Metallstreifen sind nicht symmetrisch, wenn eine Bohrung im Beton nicht mehr
verwendbar ist, können Sie den Streifen über die lange Seite wenden und neue Löcher in
den Beton bohren.

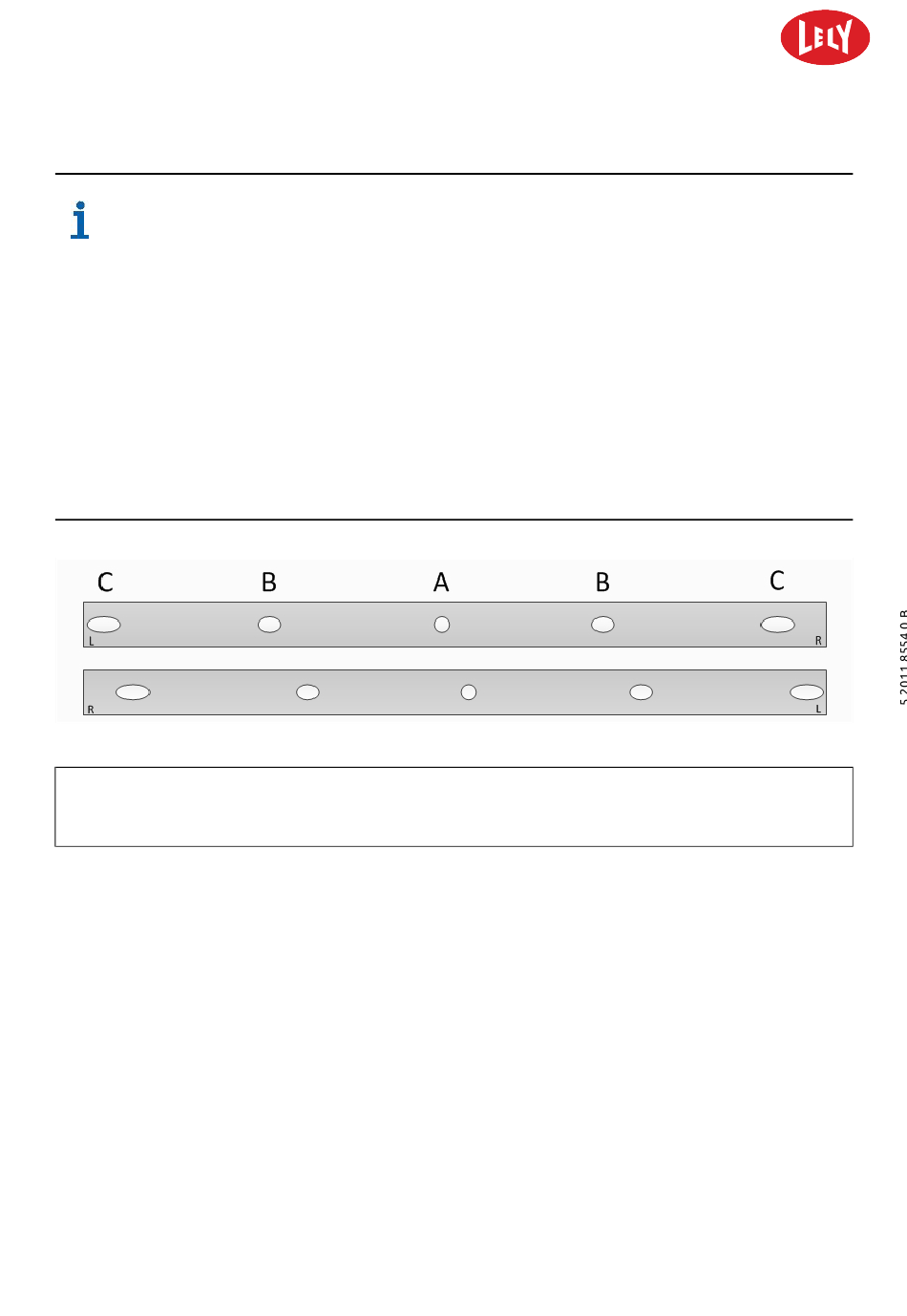

Abbildung 51. Metallstreifen
LEGENDE:
A: Rundloch
B: Langloch
C: Langloch
L = links; R = rechts
Streifen wenden
1.
Die Schrauben entfernen und den Streifen wenden (die linke Seite ist nun die rechte Seite).
2.
Bohren Sie >65 mm tiefe Löcher mit einem 10 mm Bohrer, bohren Sie ein Loch in der neuen Mitte des
Streifens (A) und in der Mitte der Langlöcher (B) und (C).
3.
Reinigen Sie den Boden und die Löcher von Überresten der Bohrvorgänge.
4.
Schrauben Sie die Schraube (BT 6x65) etwas in den Duo-Dübel.
5.
Schlagen Sie den Dübel mit einem Hammer ein und schrauben Sie ihn durch den Metallstreifen ein.
Stellen Sie sicher, die Oberseite des Dübels auf einer Höhe mit dem Betonboden ist.
6.
Fixieren Sie die Metallstreifen mit den Schrauben (BT 6x65) mit einer T30-Bohrerspitze. Nur auf ein
Anzugsmoment von 20 Nm festziehen, der Streifen muss sich noch bewegen lassen.
Metallstreifen ersetzen
1.
Entfernen Sie die Schrauben, Dübel und den alten Metallstreifen.
