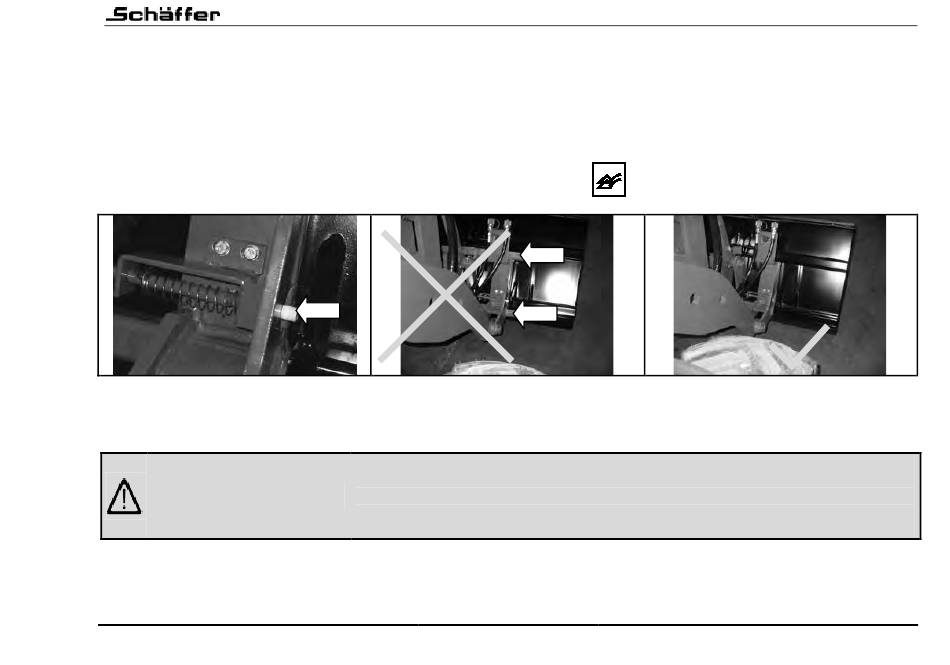

4.13.1 Hydraulische Schnellwechseleinrichtung
Die hydraulische Schnellwechseleinrichtung dient zum einfachen Wechsel der Arbeitsgeräte. Hierzu ist der Lader an das
Arbeitswerkzeug heranzufahren und das Werkzeug ist in den U-Profilen aufzunehmen.
Danach den Werkzeugzylinder einziehen und das Werkzeug verriegeln.
Beim Abkuppeln wird in umgekehrter Reihenfolge vorgegangen. Als Schutz, gegen unbeabsichtigtes Entriegeln des Werk-
zeuges, ist der Lader mit einer Sperre ausgerüstet.
Das Werkzeug lässt sich nur entriegeln, wenn gleichzeitig der Schalter
an der Armaturentafel gedrückt wird.
Verriegelungsanzeige
gelb
Warnung!
falsch
Werkzeug muss richtig in den U-Profilen sitzen!
Beim Anschließen von Werkzeugen bzw. Anhängern mit Hydraulikanschluss ist
darauf zu achten, dass das Hydrauliköl im Werkzeug und Lader gleich sein
muss. Eine Vermischung von Fremdöl mit dem Hydrauliköl des Laders kann
zum Ausfall der Hydraulik führen. Außerdem erlischt dadurch der Garantiean-
spruch!
98
4350/0023/2012
richtig
