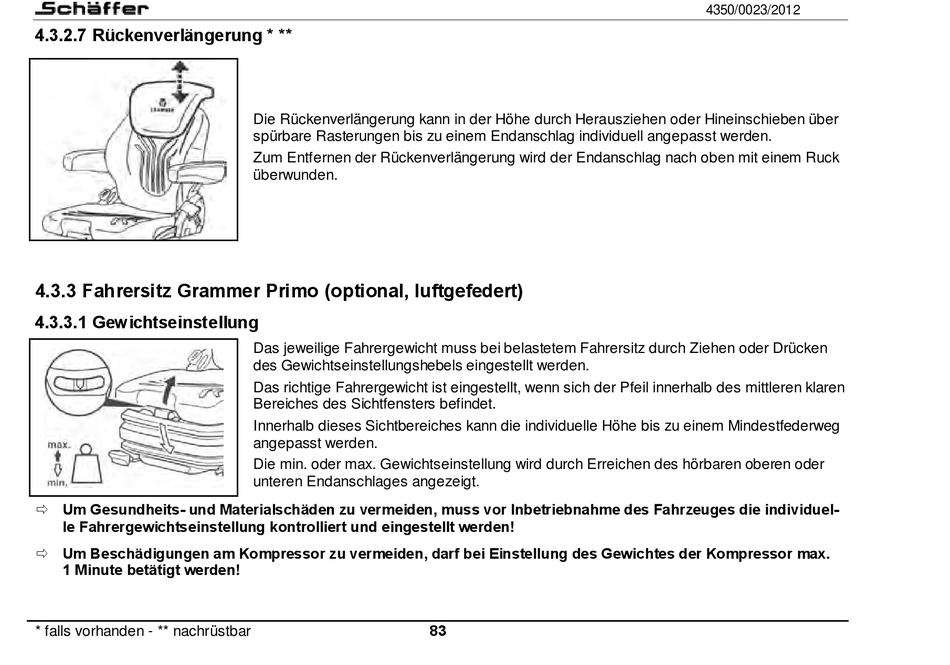

4.3.2.7 Rückenverlängerung * **
4.3.3 Fahrersitz Grammer Primo (optional, luftgefedert)
4.3.3.1 Gewichtseinstellung
Um Gesundheits- und Materialschäden zu vermeiden, muss vor Inbetriebnahme des Fahrzeuges die individuel-
le Fahrergewichtseinstellung kontrolliert und eingestellt werden!
Um Beschädigungen am Kompressor zu vermeiden, darf bei Einstellung des Gewichtes der Kompressor max.
1 Minute betätigt werden!
* falls vorhanden - ** nachrüstbar
Die Rückenverlängerung kann in der Höhe durch Herausziehen oder Hineinschieben über
spürbare Rasterungen bis zu einem Endanschlag individuell angepasst werden.
Zum Entfernen der Rückenverlängerung wird der Endanschlag nach oben mit einem Ruck
überwunden.
Das jeweilige Fahrergewicht muss bei belastetem Fahrersitz durch Ziehen oder Drücken
des Gewichtseinstellungshebels eingestellt werden.
Das richtige Fahrergewicht ist eingestellt, wenn sich der Pfeil innerhalb des mittleren klaren
Bereiches des Sichtfensters befindet.
Innerhalb dieses Sichtbereiches kann die individuelle Höhe bis zu einem Mindestfederweg
angepasst werden.
Die min. oder max. Gewichtseinstellung wird durch Erreichen des hörbaren oberen oder
unteren Endanschlages angezeigt.
83
4350/0023/2012
