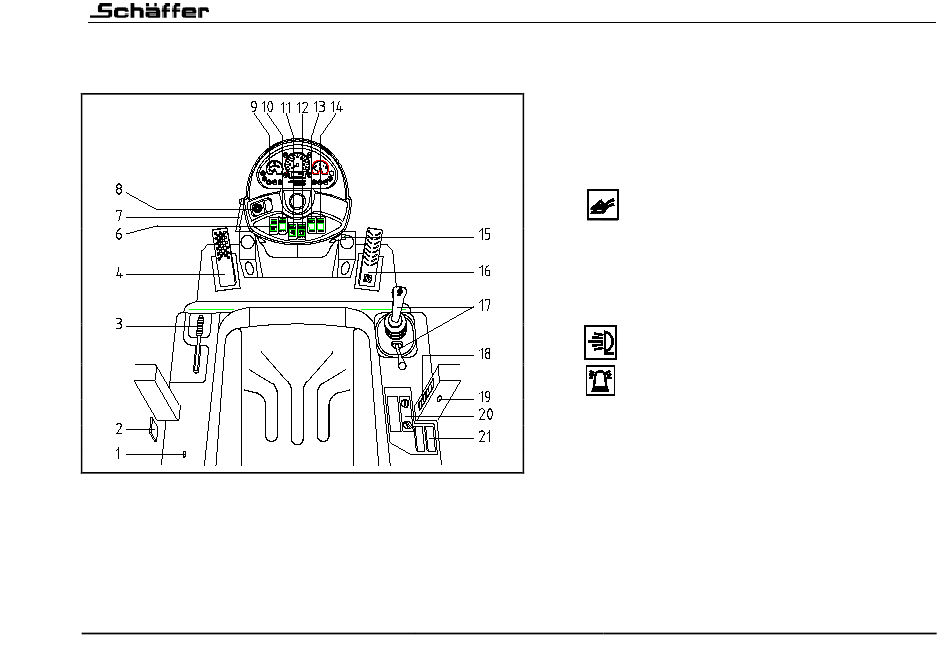

4.2 Fahrerstand
4.2.1 Fahrerstand ohne Beleuchtungsanlage
16 Gaspedal
17 Hebel Arbeitshydraulik/ Fahrschalter/ Zusatzhydraulik
18 Schalterelemente Kabine (siehe Kap. 4.2.5)
19 Steckdose
20 Heizung/ Klimaanlage (optional)
21 Sicherungen Kabine (siehe Kap. 4.17.2)
ELECTRONIC
RPM x 100
1
Batterietrennschalter (optional)
2
Getränkehalter
3
Handbremshebel
4
Inchpedal/ Fahrpedal
Schalter „Werkzeug entriegeln"
6
(optional, bei hydraulischer Verriegelung)
7
Neigungsverstellung - Lenksäule
8
Hupe
9
Kombi-Instrument
10 optional (siehe Pos. 13)
Schalter - Arbeitsscheinwerfer vorn
(1. Stufe)/ vorn + hinten (2. Stufe)
11
Rundumkennleuchte (optional)
12
13/14
optionale Schalter:
grün
Selektionsventil
gelb
Sitzheizung
weiß
Steckdose Schwinge
blau
DBV-Ventil und HDS Ventil
rot
elektrische Feststellraste
orange
Diverses z.B. Schwingungsdämpfer
15 Zündschloss
