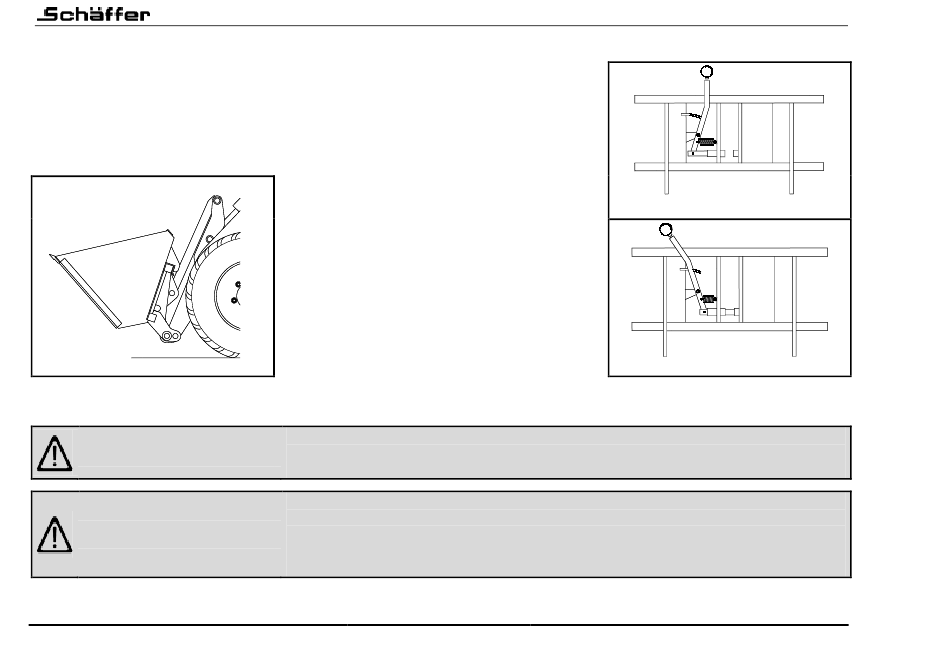

4.13 Schnellwechseleinrichtung
Der Lader ist serienmäßig mit einer mechanischen Schnellwechseleinrichtung ausge-
rüstet. Die Schnellwechseleinrichtung dient zum einfachen Wechsel der Arbeitsgeräte.
Hierzu ist der Lader an das Arbeitswerkzeug heranzufahren und das Werkzeug ist in
den U-Profilen aufzunehmen (Abb. 1).
Danach ist das Werkzeug anzuheben und der Verriegelungsbolzen ist einzurasten
(Abb. 2).
Abb. 1
Aufnehmen des
Arbeitswerkzeuges
Warnung!
Warnung!
Beim Abkuppeln wird in umgekehrter Reihenfol-
ge vorgegangen.
Nach jedem Kupplungsvorgang muss kontrolliert werden, ob die Verriege-
lungsbolzen ordnungsgemäß im Arbeitswerkzeug sitzen. Dies wird durch die
Verriegelungsanzeige angezeigt!
Beim Anschließen von Werkzeugen bzw. Anhängern mit Hydraulikanschluss ist
darauf zu achten, dass das Hydrauliköl im Werkzeug und Lader gleich sein
muss. Eine Vermischung von Fremdöl mit dem Hydrauliköl des Laders kann
zum Ausfall der Hydraulik führen. Außerdem erlischt dadurch der Garantiean-
spruch!
97
4350/0023/2012
Geöffnet
Verriegelt
Abb. 2
Verriegeln des
Arbeitswerkzeuges
