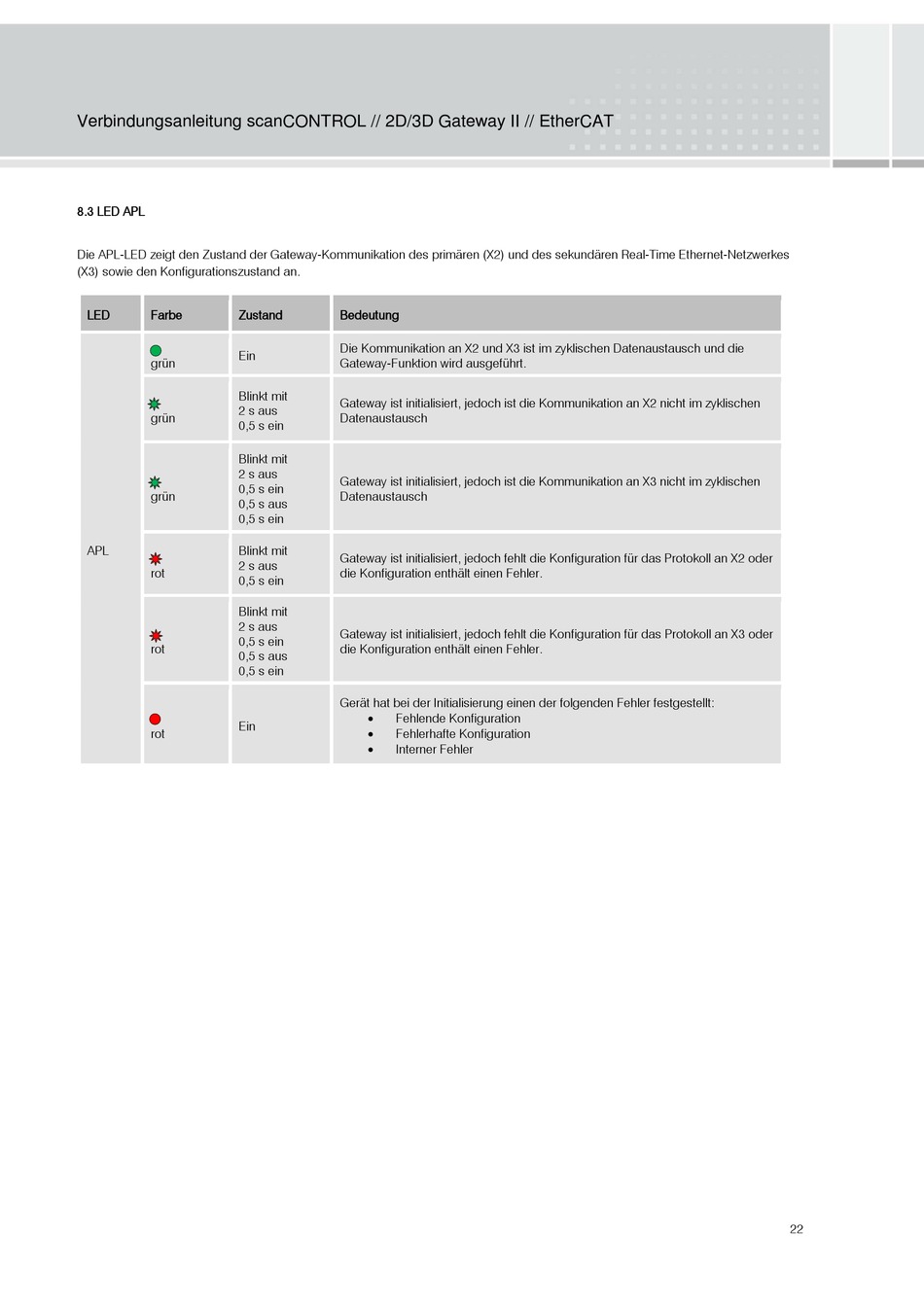

Verbindungsanleitung scanCONTROL // 2D/3D Gateway II // EtherCAT
8.3 LED APL
Die APL-LED zeigt den Zustand der Gateway-Kommunikation des primären (X2) und des sekundären Real-Time Ethernet-Netzwerkes
(X3) sowie den Konfigurationszustand an.
LED
Farbe
Zustand
Ein
grün
Blinkt mit
2 s aus
grün
0,5 s ein
Blinkt mit
2 s aus
0,5 s ein
grün
0,5 s aus
0,5 s ein
APL
Blinkt mit
2 s aus
rot
0,5 s ein
Blinkt mit
2 s aus
0,5 s ein
rot
0,5 s aus
0,5 s ein
Ein
rot
Bedeutung
Die Kommunikation an X2 und X3 ist im zyklischen Datenaustausch und die
Gateway-Funktion wird ausgeführt.
Gateway ist initialisiert, jedoch ist die Kommunikation an X2 nicht im zyklischen
Datenaustausch
Gateway ist initialisiert, jedoch ist die Kommunikation an X3 nicht im zyklischen
Datenaustausch
Gateway ist initialisiert, jedoch fehlt die Konfiguration für das Protokoll an X2 oder
die Konfiguration enthält einen Fehler.
Gateway ist initialisiert, jedoch fehlt die Konfiguration für das Protokoll an X3 oder
die Konfiguration enthält einen Fehler.
Gerät hat bei der Initialisierung einen der folgenden Fehler festgestellt:
Fehlende Konfiguration
Fehlerhafte Konfiguration
Interner Fehler
