1.
Warnhinweise
Schließen Sie die Spannungsversorgung und das Anzeige-/ Ausgabegerät nach den
Sicherheitsvorschriften für elektrische Betriebsmittel an. Die Versorgungsspannung darf
angegebene Grenzen nicht überschreiten.
> Verletzungsgefahr, Beschädigung oder Zerstörung des Sensors.
Vermeiden Sie Stöße und Schläge auf den Sensor. Vermeiden Sie die dauernde
Einwirkung von Staub und Spritzwasser auf den Sensor. Auf den Sensor dürfen keine
aggressiven Medien (Waschmittel, Kühlemulsionen) einwirken.
> Beschädigung oder Zerstörung des Sensors.
Lesen Sie vor dem Einsatz des Sensors die ausführliche Betriebsanleitung.
Diese finden Sie online auf www.micro-epsilon.de.
2.
Hinweise zur CE-Kennzeichnung
Für scanCONTROL 30xx/BL gilt:
- EU-Richtlinie 2014/30/EU
- EU-Richtlinie 2011/65/EU
Der Sensor ist ausgelegt für den Industriebereich.
Der Sensor erfüllt die Anforderungen, wenn bei Installation und Betrieb die in der Be-
triebsanleitung beschriebenen Richtlinien eingehalten werden.
3.
Bestimmungsgemäßes Umfeld
- Schutzart:
- Temperaturbereich:
ƒ Betrieb:
ƒ Lagerung:
- Luftfeuchtigkeit:

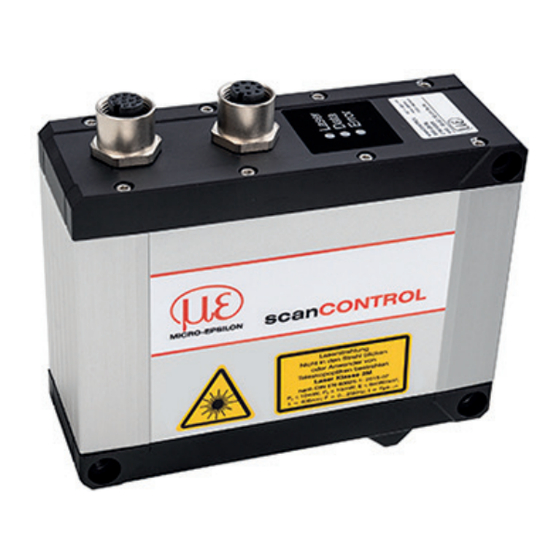

scanCONTROL 3010/BL / 3012/BL
Montageanleitung
scanCONTROL
IP67
0 ... +45 °C (bei freier Luftzirkulation)
-20 ... +70 °C
5 - 95 % (nicht kondensierend)
3010/BL / 3012/BL
Seite 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für MICRO-EPSILON scanCONTROL 3010/BL
Inhaltszusammenfassung für MICRO-EPSILON scanCONTROL 3010/BL
- Seite 1 Einwirkung von Staub und Spritzwasser auf den Sensor. Auf den Sensor dürfen keine aggressiven Medien (Waschmittel, Kühlemulsionen) einwirken. > Beschädigung oder Zerstörung des Sensors. Lesen Sie vor dem Einsatz des Sensors die ausführliche Betriebsanleitung. Diese finden Sie online auf www.micro-epsilon.de. Hinweise zur CE-Kennzeichnung Für scanCONTROL 30xx/BL gilt: - EU-Richtlinie 2014/30/EU - EU-Richtlinie 2011/65/EU Der Sensor ist ausgelegt für den Industriebereich.
-
Seite 2: Lasersicherheit
≤ 10mW; E ≤ 6mW/cm²; = 405nm; F = 0...25kHz; t = 7 µs...∞ Abb. 1 LLT30xx-xx/BL Die Laserbereiche sind deutlich und dauerhaft zu kennzeichnen, wenn der Laser- strahl im Arbeits- und Verkehrsbereich verläuft. scanCONTROL 3010/BL / 3012/BL Seite 2... -
Seite 3: Anschlüsse, Led-Anzeigen
Der RS422-Anschluss (Pin 11 und 12 des Multifunktionsports) kann wahlweise mit einer der beiden folgenden Konfigurationen betrieben werden: - RS422 (halb-duplex): Programme laden, Sensorsteuerung und Messergebnisse übertragen (Modbus RTU oder ASCII-Format). - Synchronisation/Triggerung: Synchronisation bzw. Triggerung mittels Schaltsignalen scanCONTROL 3010/BL / 3012/BL Seite 3... -
Seite 4: Trigger, Encoder, Mode-Umschaltung
LED Data LED Error Gelb: Laser an Grün: Messen Rot, blinken: Fehlercode, siehe Betriebsanleitung Kap. 11. Grün, blinken: Datenübertragung Die LED Data blinkt grün, lange während einer aktiven Daten- übertragung und kurz für Steuerzugriffe. scanCONTROL 3010/BL / 3012/BL Seite 4... - Seite 5 Spannungsversorgungen galvanisch voneinander getrennt sein. > Beschädigung des Sensors und/oder der Ethernet-Karte! - Es kann eine feste IP-Adresse vergeben werden. Verwenden Sie zur Netzwerkkonfiguration das Programm sensorTOOL. Dieses Programm finden Sie online unter https://www.micro-epsilon.de/download/soft- ware/sensorTOOL.exe. scanCONTROL 3010/BL / 3012/BL Seite 5...
-
Seite 6: Messergebnisse Übertragen
- Windows 8 oder 8.1, Windows 10 (jeweils 64 Bit) - 1-GHz-Prozessor (64 Bit) oder höher - 1 GB RAM (empfohlen 16 GB) - Bildschirm-Auflösung: 1024 x 768 (empfohlen 1920 x 1080) - Grafikkarte / GPU mit OpenGL 3.1 oder höher scanCONTROL 3010/BL / 3012/BL Seite 6... -
Seite 7: Schnellstart: Inbetriebnahme, Software
Lösen Sie die Verschraubung, bevor Sie den Stecker aus der Buchse ziehen. Der Sensor darf nur im stromlosen Zustand mit der Peripherie verbunden werden, also nur bei abgeschalteter Versorgungsspannung. Der Sensor benötigt für hoch- genaue Messungen eine Einlaufzeit von typisch 20 min. scanCONTROL 3010/BL / 3012/BL Seite 7... -
Seite 8: Ihr Erstes Profil
Der Zugriff auf die Profildaten von scanCONTROL kann auf folgende Arten erfolgen: - GigEVision und GenICam für digitale Kameras über Ethernet - SDK für schnelle Applikationsintegration (C, C++, C# und andere) Weitere Informationen zum Zugriff auf die Profildaten erfahren Sie in der jeweiligen SDK-Dokumentation. scanCONTROL 3010/BL / 3012/BL Seite 8... - Seite 9 Data Error Das 2D/3D Gateway kann bis zu vier scanCONTROL SMART Sensoren mit dem Feldbus verbinden. Die Übertragungsrate der Messwerte beträgt bis zu 500 Hz. Details entnehmen Sie bitte der TechNote T026 (scanCONTROL Feldbus-Integration). scanCONTROL 3010/BL / 3012/BL Seite 9...
- Seite 10 24 V 750-626 Leistungskontakte OU-Feldbus-Koppler OU-Filtermodul 13 14 LINK ETHERNET ACT 1 OU-Filtermodul LINK Ñ 0: WBM 255: DHCP 750-626 OU-Feldbus-Koppler Versorgung 230 V - System 24 V Versorgung 230 V - Feld 24 V scanCONTROL 3010/BL / 3012/BL Seite 10...
-
Seite 11: Versorgungsspannung Anschließen
Verbinden Sie die Feldversorgung (in) des OU-Filtermoduls mit der Spannungs- versorgung (0 V und 24 V bzw. 0 V und 5 V). Die Systemversorgung und die Feldversorgung sollte getrennt erfolgen, um bei aktorseitigen Kurzschlüssen den Busbetrieb und die Potentialtrennung zu ge- währleisten. scanCONTROL 3010/BL / 3012/BL Seite 11... -
Seite 12: Lieferumfang
Configuration Tools. Details zu den einzelnen Programmen finden Sie in den jeweiligen Betriebsanleitungen oder in der Betriebsanleitung zu diesem Sensor, Kapitel 6.2. Die Betriebsanleitungen finden Sie Online auf www.micro-epsilon.de. www.micro-epsilon.de MICRO-EPSILON Messtechnik GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland, Tel.
