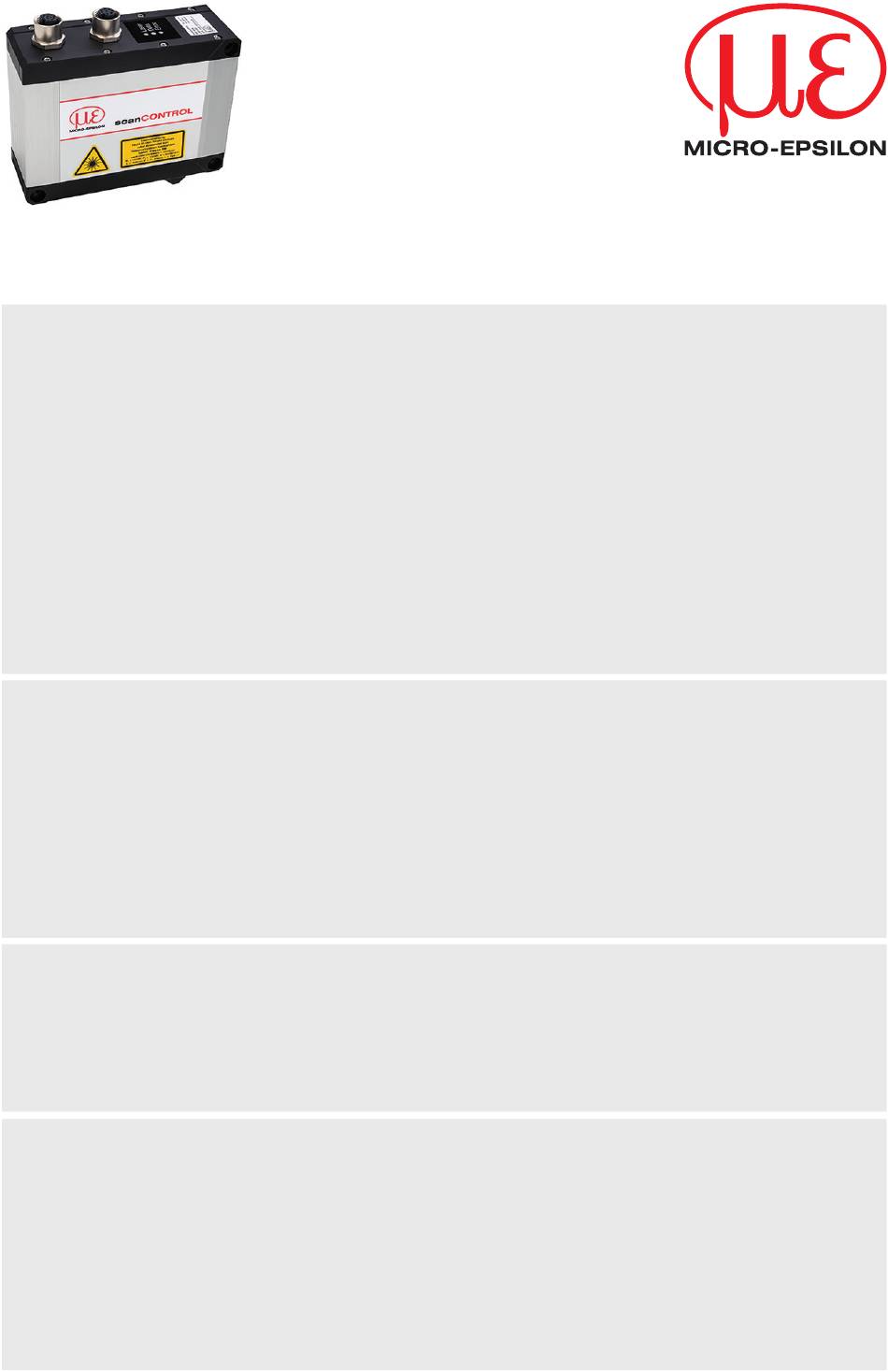

1.
Warnhinweise
Schließen Sie die Spannungsversorgung und das Anzeige-/ Ausgabegerät nach den
Sicherheitsvorschriften für elektrische Betriebsmittel an. Die Versorgungsspannung
darf angegebene Grenzen nicht überschreiten.
> Verletzungsgefahr, Beschädigung oder Zerstörung des Sensors.
Vermeiden Sie Stöße und Schläge auf den Sensor. Vermeiden Sie die dauernde
Einwirkung von Staub und Spritzwasser auf den Sensor. Auf den Sensor dürfen keine
aggressiven Medien (Waschmittel, Kühlemulsionen) einwirken.
> Beschädigung oder Zerstörung des Sensors.
Lesen Sie vor dem Einsatz des Sensors die ausführliche Betriebsanleitung. Diese
finden Sie auf der mitgelieferten CD oder online auf www.micro-epsilon.de
2.
Hinweise zur CE-Kennzeichnung
Für scanCONTROL 30xx/BL gilt:
- EU-Richtlinie 2014/30/EU
- EU-Richtlinie 2011/65/EU, „RoHS" Kategorie 9
Der Sensor ist ausgelegt für den Industriebereich und erfüllt die Anforderungen.
Der Sensor erfüllt die Anforderungen, wenn bei Installation und Betrieb die in der
Betriebsanleitung beschriebenen Richtlinien eingehalten werden.
3.
Bestimmungsgemäßes Umfeld
- Schutzart:
- Betriebstemperatur:
- Lagertemperatur:
- Luftfeuchtigkeit:
4.
Lieferumfang scanCONTROL 30xx/BL

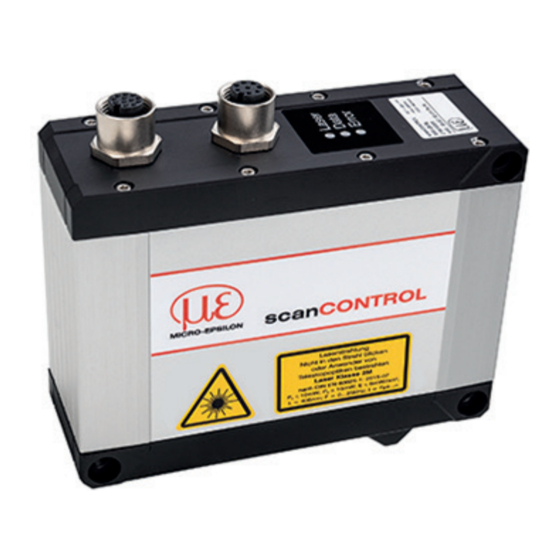

- 1 Sensor scanCONTROL 30xx/BL mit integriertem Controller
- 1 Multifunktionskabel PCR2600/2900-5, Länge 5 m; für Versorgung, Trigger und
RS422; Schraubstecker und freie Kabelenden
- Kalibrierprotokoll / Montageanleitung
- 2 Schutzkappen
- scanCONTROL Software-CD mit Treibern, Programmen und Dokumentation
Montageanleitung
scanCONTROL
IP 67
0 bis +45 °C (bei freier Luftzirkulation)
-20 bis +70 °C
5 - 95 % (nicht kondensierend)
3010/BL / 3060/BL
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für MICRO-EPSILON scanCONTROL series
Inhaltszusammenfassung für MICRO-EPSILON scanCONTROL series
- Seite 1 Medien (Waschmittel, Kühlemulsionen) einwirken. > Beschädigung oder Zerstörung des Sensors. Lesen Sie vor dem Einsatz des Sensors die ausführliche Betriebsanleitung. Diese finden Sie auf der mitgelieferten CD oder online auf www.micro-epsilon.de Hinweise zur CE-Kennzeichnung Für scanCONTROL 30xx/BL gilt: - EU-Richtlinie 2014/30/EU - EU-Richtlinie 2011/65/EU, „RoHS“...
- Seite 2 Lasersicherheit Die Sensoren scanCONTROL 30xx/BL arbeiten mit einem Halbleiterlaser der Wellen- länge 405 nm (sichtbar/blau). Der Betrieb des Lasers wird optisch durch die LED am Sensor angezeigt. Laserklasse 2M Die Sensoren scanCONTROL 30xx/BL mit einer Laserleistung bis 10 mW sind in die Laserklasse 2M eingeordnet.
-
Seite 3: Anschlüsse, Led-Anzeigen
Anschlüsse, LED-Anzeigen 1 Multifunktionsbuchse (Stromversorgung, IO) 2 Ethernet-Buchse Multifunktionsbuchse Bezeichnung Sensorstecker Kabelfarbe Bemerkung PCR2600/2900-x + 11 V - 30 V DC (Nennwert 24 V); max. 5 W blau +Laser on/off weiß verfügbar bei Option SI -Laser on/off braun RS422 rot-blau RS422 Ein- bzw. -
Seite 4: Trigger, Encoder, Mode-Umschaltung
Trigger, Encoder, Mode-Umschaltung Die Schalteingänge des Multifunktionsports können wahlweise als Encoder-, als Triggereingänge oder zum Laden von zuvor gespeicherten User-Modes verwendet werden. Die Signalpegel sind für alle Schalteingänge zwischen TTL-Logik und HTL-Logik schaltbar: - LLL-Pegel: Low 0 V … 0,8 V, High 2,4 V … 5 V, interner Pull-up/down Widerstand mit 10 kΩ... -
Seite 5: Led-Anzeigen
Wird der Sensor an einem POE-fähigen Netzwerkanschluss/ Switch betrieben, und wird zusätzlich die Spannungsver- sorgung über die Multifunktionsbuchse verwendet, müssen diese beiden Spannungsversorgungen galvanisch voneinan- der getrennt sein. > Beschädigung des Sensors und/oder der Ethernet-Karte! - Es kann eine feste IP-Adresse vergeben werden. Verwenden Sie das auf der CD mitgelieferte Programm „SensorFinder“, um die oben beschriebenen Sensor-Einstellungen vorzunehmen. - Seite 6 Schnellstart: Inbetriebnahme, Software Installieren Sie die Software. Bitte legen Sie die scanCONTROL Software-CD in das CD-ROM Laufwerk. Folgen Sie dem Dialog durch den Ins- tallationsvorgang. A. Lesen der Installationshilfe B. Installieren der Software C. Weiterführende Informationen in der Online-Dokumentation Montieren Sie den Sensor entsprechend den Montagevorschriften. Verbinden Sie den Sensor und den PC mit dem Ethernet-Kabel.
-
Seite 7: Zugriff Auf Profildaten
Ihr erstes Profil Starten Sie scanCONTROL Configuration Tools. Klicken Sie in der Hauptansicht auf „Profile anzeigen“. Sollte die Software in der Statuszeile die Fehlermeldung „Kein scanCONTROL Sensor gefunden“ anzeigen, überprüfen Sie die Ethernet-Verbindung zwischen scanCON- TROL und PC. Auf der linken Seite können Sie die Einstellungen für Ihre Messaufgabe vornehmen. Die rechte Seite zeigt die gemessenen Profildaten und weitere Informationen zum Messvorgang. - Seite 8 scanCONTROL 30xx/BL mit scanCONTROL Output Status der Betriebsspannung 13 14 - Leistungskontakte LINK ETHERNET ACT 1 - System LINK Datenkontakte Ñ Systemversorgung (OUT) 0: WBM 255: DHCP 24 V Versorgung über Leistungskontakte Systemversorgung (In) 24 V 750-626 Leistungskontakte OU-Feldbus-Koppler OU-Filtermodul 13 14 LINK ETHERNET...
-
Seite 9: Unit Zur Anbindung An Eine Sps
Unit zur Anbindung an eine SPS Status Status 13 14 13 14 DO 1 DO 2 Funktion Fehler DO 8 DO 7 Daten- A1 A2 A1 A2 Datenkontakte kontakte DO 2 DO 1 AO 1 AO 2 A3 A4 DO 3 D0 4 A5 A6 A3 A4... -
Seite 10: Weiterführende Informationen
Weiterführende Informationen Weiterführende Informationen erhalten Sie in - der beigefügten Online-Dokumentation, - den Abschnitten „Status- und Fehlermeldungen“ und „Hinweise“ in der Bedie- nungsanleitung zu scanCONTROL Configuration Tools. Details zu den einzelnen Programmen finden Sie in den jeweiligen Betriebsanleitun- gen oder in der Betriebsanleitung zu diesem Sensor, Kapitel 6.2. Die Betriebsanleitun- gen finden Sie Online oder auf der mitgelieferten CD. - Seite 12 MICRO-EPSILON Messtechnik GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland, Tel. +49 (0) 85 42/1 68-0 *X9770399.02-A01* X9770399.02-A011069SWE...
