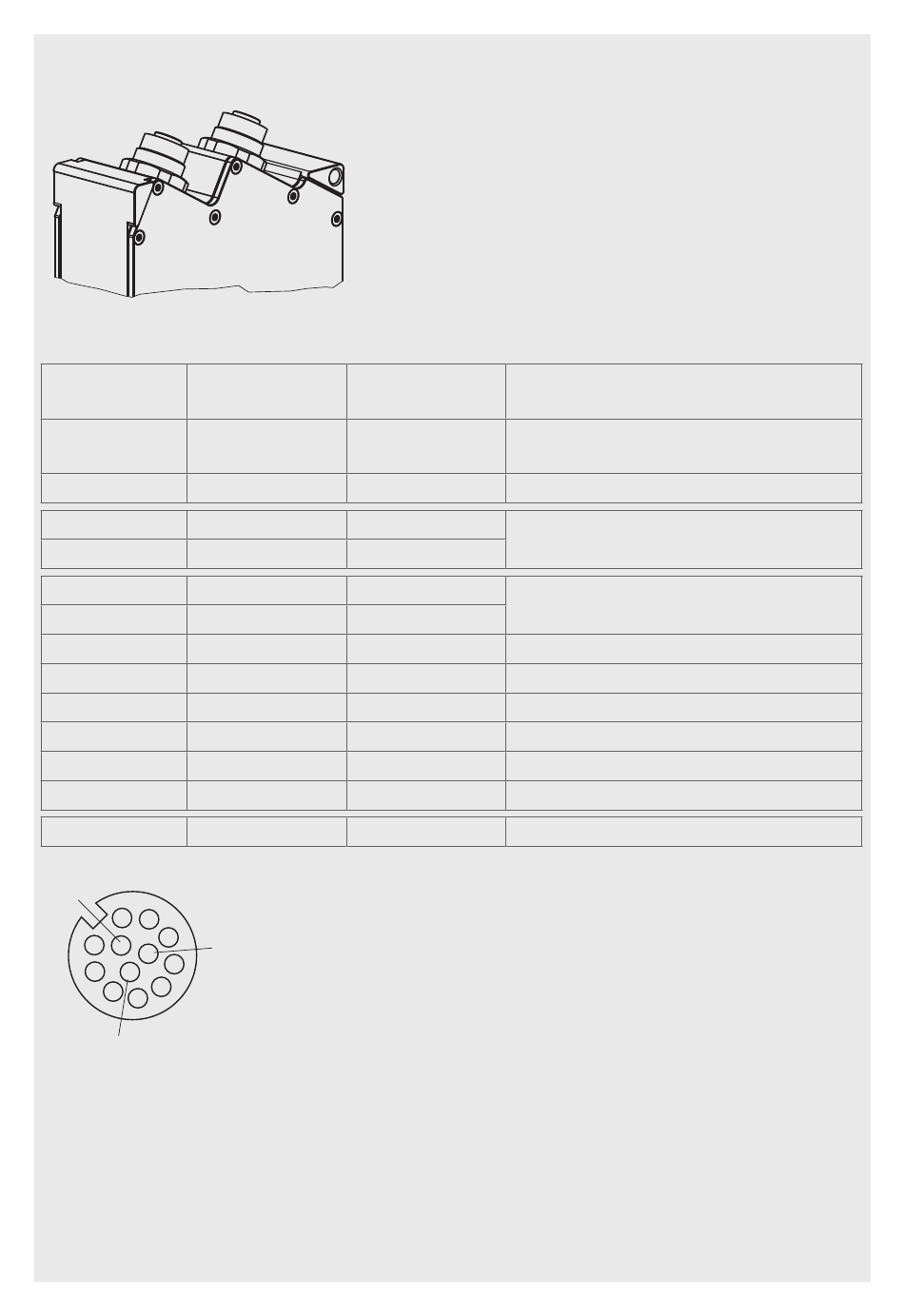

Anschlüsse, LED-Anzeigen
1
Multifunktionsbuchse
Bezeichnung Sensorstecker
Pin
+Ub
GND
+Laser on/off
-Laser on/off
RS422
/RS422
In1
GND-In1
In2
GND-In2
In3
GND-In3
Schirm
2
3
10
4
1
5
9
6
8
7
12
12-pol. Schraubstecker, Ansicht Lötseite (Kabel)
scanCONTROL 2900/2950BL
2
Kabelfarbe
PCR3000-x
9
2
3
1
12
11
Grau-rosa
6
4
5
8
10
7
Gehäuse
GND: galvanisch getrennt von IN1, IN2, IN3, RS422,
Laser on/off
Laser on/off: Eingang galvanisch getrennt von GND,
11
IN1, IN2, IN3, RS422
IN1, IN2, IN3, RS422: Eingänge galvanisch
getrennt von GND und Laser on/off
1 Ethernet-Buchse
2 Multifunktionsbuchse (Stromversorgung, I/O)
Rot
Blau
Weiß
Braun
Rot-blau
Gelb
Grün
Rosa
Grau
Violett
Schwarz
Schwarz
Keine galv. Verbindung zu GND
Bemerkung
+ 11 V - 30 V DC
(Nennwert 24 V); max. 5 W
0 V
Verfügbar bei Option SI
RS422
Ein- bzw. Ausgang
Schalteingang In1
Masseanschluss In1
Schalteingang In2
Masseanschluss In2
Schalteingang In3
Masseanschluss In3
