Verbindungsanleitung scanCONTROL // 2D/3D Gateway II // EtherCAT
8
Gateway Status LEDs
Dieses Kapitel beschreibt die LEDs des 2D/3D Gateways. Weitere Informationen sind in der Dokumentation der Gateway_Solutions_DVD
zu finden. Die Abbildungen und Tabellen in diesem Kapitel basieren auf dem Benutzerhandbuch.

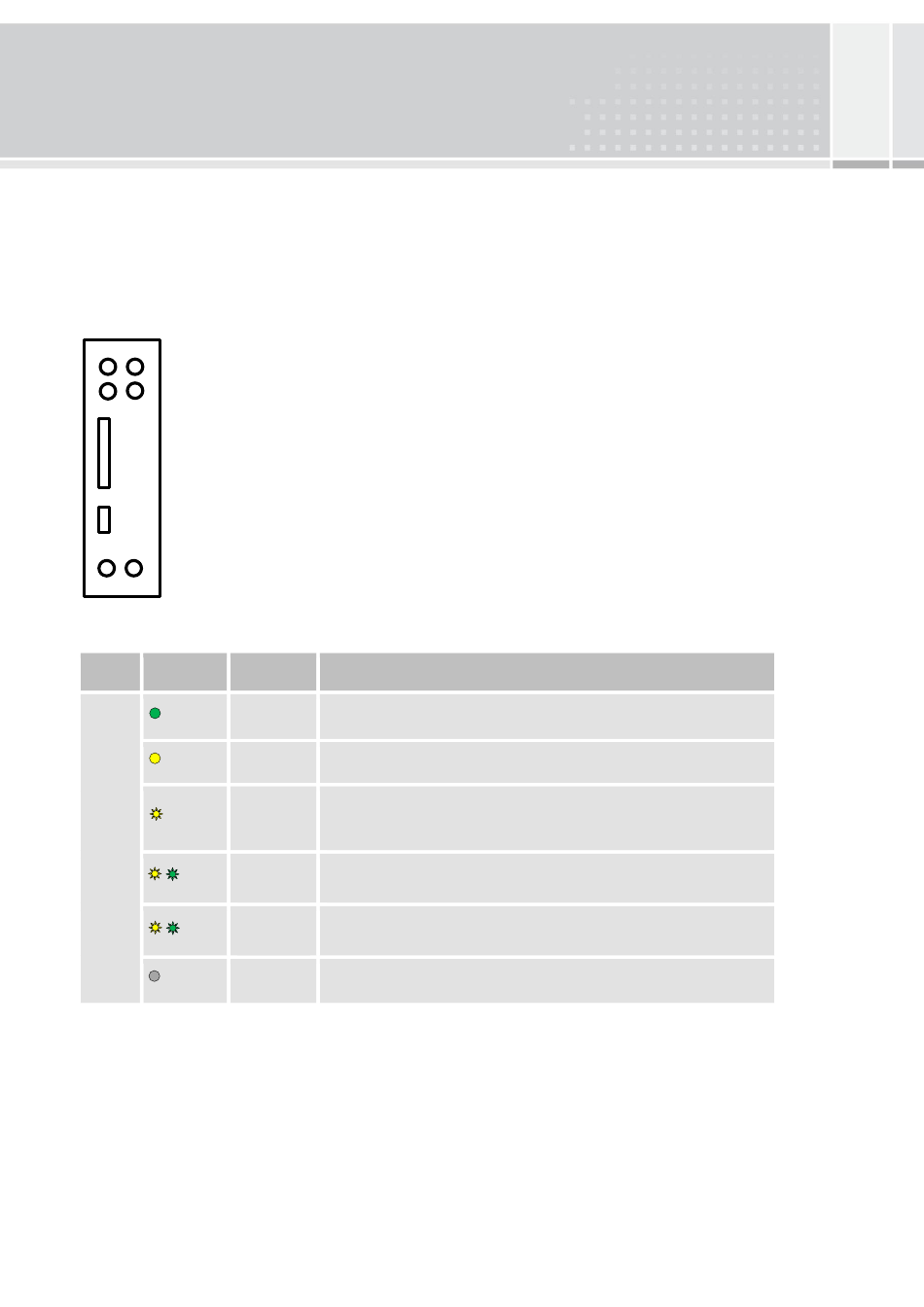

8.1 Positionsbestimmung der LEDs auf dem Gerät
1
2
1.
3
4
2.
SYS APL
3.
4.
5.
6.
5
6
8.2 LED SYS
LED
Farbe
Zustand
Ein
grün
Ein
gelb
Blinken
gelb
SYS
Blinken
gelb/grün
gelb/grün
1 HZ
Blinken
gelb/grün
gelb/grün
16 HZ
Aus
aus
Protokollspezifische LED (COM2) an X2
Protokollspezifische LED (COM3) an X2
SYS LED (Systemanzeige)
APL LED (Applikationsanzeige)
Protokollspezifische LED (COM0) an X3
Protokollspezifische LED (COM1) an X3
Bedeutung
Gerät ist initialisiert. Weitere Zustandsanalyse siehe LED APL
Das Gerät hat einen Hardwaredefekt und muss ausgetauscht werden.
Das Gerät konnte sich nicht initialisieren. Es konnte kein Bootloader im
Ladespeicher gefunden werden. Eventuell liegt ein Defekt im Ladespeicher des
Gerätes vor oder in einem eventuell aufgesteckten USB-Kabel ist Pin 4 gegen
GND gebrückt, was ein Anlaufen des Gerätes verhindert.
Fehlerzustand! Bootloader aktiv.
Die Firmware-Datei fehlt oder ist beschädigt. Das Gerät muss mit einer SD-
Speicherkarte oder über USB wieder betriebsfähig gemacht werden.
Daten werden von der SD-Speicherkarte in den internen Ladespeicher kopiert.
Fehlende Betriebsspannung oder es liegt ein Hardware-Defekt vor.
