Verbindungsanleitung scanCONTROL // 2D/3D Gateway II // EtherCAT
6.
Unter „Gerätezuordnung" kann ein physikalisches Gerät zum Projekt hinzugefügt werden. Falls nötig zuerst den „Suchen"-
Button betätigen und dann das korrekte Gerät anhaken. Das Gerät muss unter „nur passende" gelistet sein. Mit
„Übernehmen" wird die Einstellung bestätigt.
Falls das gewünschte Gerät nicht gefunden wird, sind folgende Maßnahmen sinnvoll: Überprüfung von USB-Verbindung und
Treiber, Wahl des richtigen COM Ports in „netX Driver", Neustart des ODMV3 Services.
Weitere Informationen und Support sind in der Hilscher Dokumentation zu finden.
4.2 Modbus / TCP Konfiguration
Unabhängig vom Zielfeldbus, muss zuerst die Modbus/TCP-Verbindung zum Sensor hergestellt werden:
1.
In der Hauptansicht auf das Piktogramm des Gateways doppelt klicken. Im Pop-Up-Fenster dann „Einstellungen" wählen.
2.
Als „Sekundärnetzwerk (Port X3)" muss „Open Modbus/TCP" eingetragen werden. Danach mit „OK" bestätigen.

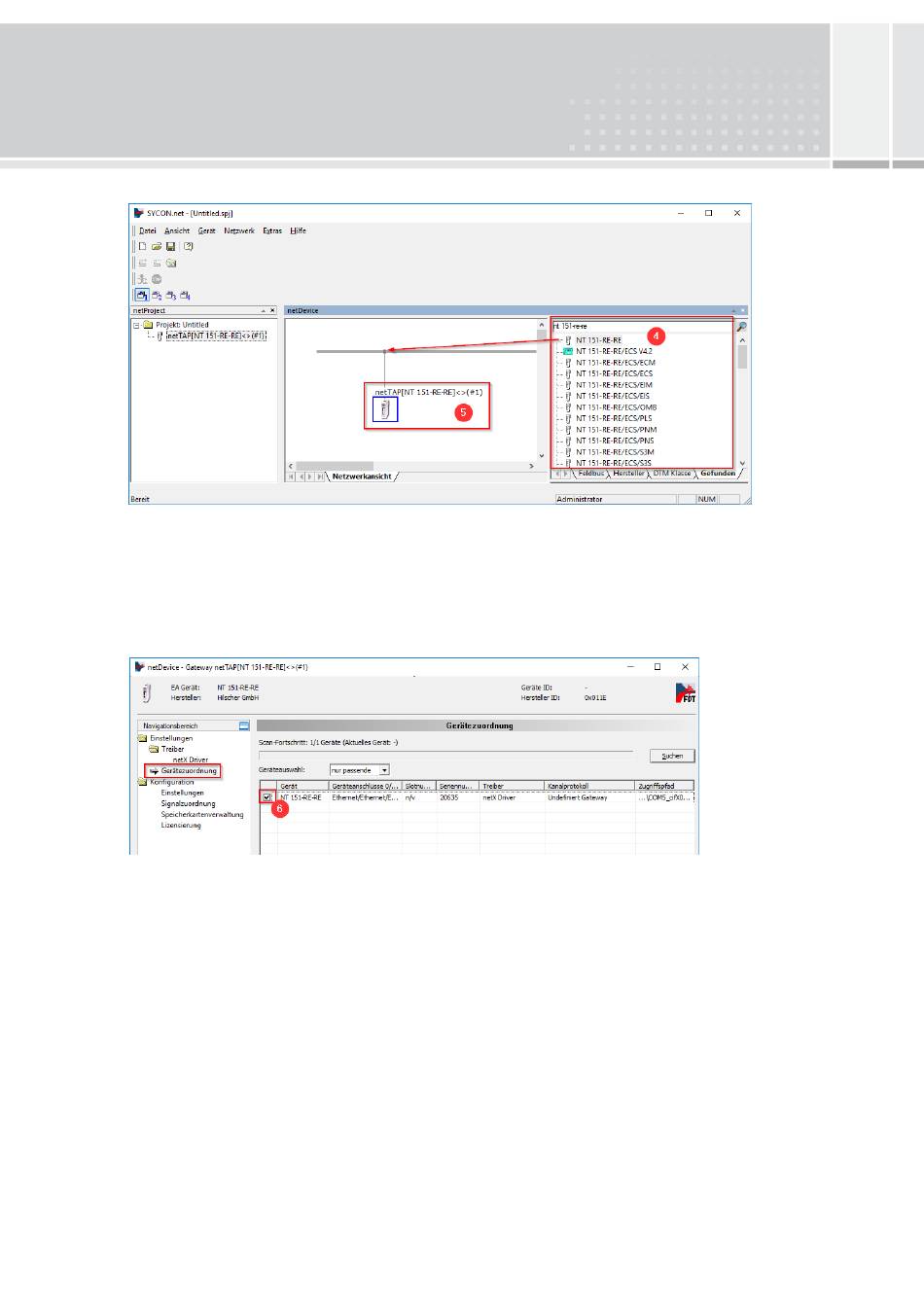

Abbildung 8: NT 151 hinzufügen
Abbildung 9: Gerätezuordnung
8
