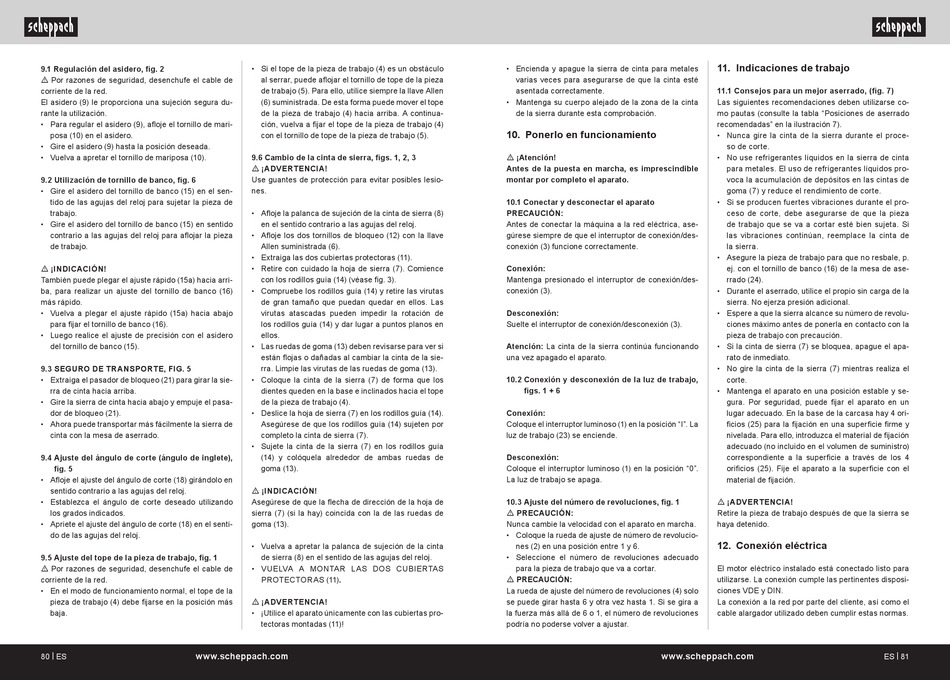

9.1 Regulación del asidero, fig. 2
m Por razones de seguridad, desenchufe el cable de
corriente de la red.
El asidero (9) le proporciona una sujeción segura du-
rante la utilización.
• Para regular el asidero (9), afloje el tornillo de mari-
posa (10) en el asidero.
• Gire el asidero (9) hasta la posición deseada.
• Vuelva a apretar el tornillo de mariposa (10).
9.2 Utilización de tornillo de banco, fig. 6
• Gire el asidero del tornillo de banco (15) en el sen-
tido de las agujas del reloj para sujetar la pieza de
trabajo.
• Gire el asidero del tornillo de banco (15) en sentido
contrario a las agujas del reloj para aflojar la pieza
de trabajo.
m ¡INDICACIÓN!
También puede plegar el ajuste rápido (15a) hacia arri-
ba, para realizar un ajuste del tornillo de banco (16)
más rápido.
• Vuelva a plegar el ajuste rápido (15a) hacia abajo
para fijar el tornillo de banco (16).
• Luego realice el ajuste de precisión con el asidero
del tornillo de banco (15).
9.3 SEGURO DE TRANSPORTE, FIG. 5
• Extraiga el pasador de bloqueo (21) para girar la sie-
rra de cinta hacia arriba.
• Gire la sierra de cinta hacia abajo y empuje el pasa-
dor de bloqueo (21).
• Ahora puede transportar más fácilmente la sierra de
cinta con la mesa de aserrado.
9.4 Ajuste del ángulo de corte (ángulo de inglete),
fig. 5
• Afloje el ajuste del ángulo de corte (18) girándolo en
sentido contrario a las agujas del reloj.
• Establezca el ángulo de corte deseado utilizando
los grados indicados.
• Apriete el ajuste del ángulo de corte (18) en el senti-
do de las agujas del reloj.
9.5 Ajuste del tope de la pieza de trabajo, fig. 1
m Por razones de seguridad, desenchufe el cable de
corriente de la red.
• En el modo de funcionamiento normal, el tope de la
pieza de trabajo (4) debe fijarse en la posición más
baja.
80 | ES www.scheppach.com
• Si el tope de la pieza de trabajo (4) es un obstáculo
al serrar, puede aflojar el tornillo de tope de la pieza
de trabajo (5). Para ello, utilice siempre la llave Allen
(6) suministrada. De esta forma puede mover el tope
de la pieza de trabajo (4) hacia arriba. A continua-
ción, vuelva a fijar el tope de la pieza de trabajo (4)
con el tornillo de tope de la pieza de trabajo (5).
9.6 Cambio de la cinta de sierra, figs. 1, 2, 3
m ¡ADVERTENCIA!
Use guantes de protección para evitar posibles lesio-
nes.
• Afloje la palanca de sujeción de la cinta de sierra (8)
en el sentido contrario a las agujas del reloj.
• Afloje los dos tornillos de bloqueo (12) con la llave
Allen suministrada (6).
• Extraiga las dos cubiertas protectoras (11).
• Retire con cuidado la hoja de sierra (7). Comience
con los rodillos guía (14) (véase fig. 3).
• Compruebe los rodillos guía (14) y retire las virutas
de gran tamaño que puedan quedar en ellos. Las
virutas atascadas pueden impedir la rotación de
los rodillos guía (14) y dar lugar a puntos planos en
ellos.
• Las ruedas de goma (13) deben revisarse para ver si
están flojas o dañadas al cambiar la cinta de la sie-
rra. Limpie las virutas de las ruedas de goma (13).
• Coloque la cinta de la sierra (7) de forma que los
dientes queden en la base e inclinados hacia el tope
de la pieza de trabajo (4).
• Deslice la hoja de sierra (7) en los rodillos guía (14).
Asegúrese de que los rodillos guía (14) sujeten por
completo la cinta de sierra (7).
• Sujete la cinta de la sierra (7) en los rodillos guía
(14) y colóquela alrededor de ambas ruedas de
goma (13).
m ¡INDICACIÓN!
Asegúrese de que la flecha de dirección de la hoja de
sierra (7) (si la hay) coincida con la de las ruedas de
goma (13).
• Vuelva a apretar la palanca de sujeción de la cinta
de sierra (8) en el sentido de las agujas del reloj.
• VUELVA A MONTAR LAS DOS CUBIERTAS
PROTECTORAS (11).
m ¡ADVERTENCIA!
• ¡Utilice el aparato únicamente con las cubiertas pro-
tectoras montadas (11)!
• Encienda y apague la sierra de cinta para metales
varias veces para asegurarse de que la cinta esté
asentada correctamente.
• Mantenga su cuerpo alejado de la zona de la cinta
de la sierra durante esta comprobación.
10. Ponerlo en funcionamiento
m ¡Atención!
Antes de la puesta en marcha, es imprescindible
montar por completo el aparato.
10.1 Conectar y desconectar el aparato
PRECAUCIÓN:
Antes de conectar la máquina a la red eléctrica, ase-
gúrese siempre de que el interruptor de conexión/des-
conexión (3) funcione correctamente.
Conexión:
Mantenga presionado el interruptor de conexión/des-
conexión (3).
Desconexión:
Suelte el interruptor de conexión/desconexión (3).
Atención: La cinta de la sierra continúa funcionando
una vez apagado el aparato.
10.2 Conexión y desconexión de la luz de trabajo,
figs. 1 + 6
Conexión:
Coloque el interruptor luminoso (1) en la posición "I". La
luz de trabajo (23) se enciende.
Desconexión:
Coloque el interruptor luminoso (1) en la posición "0".
La luz de trabajo se apaga.
10.3 Ajuste del número de revoluciones, fig. 1
m PRECAUCIÓN:
Nunca cambie la velocidad con el aparato en marcha.
• Coloque la rueda de ajuste de número de revolucio-
nes (2) en una posición entre 1 y 6.
• Seleccione el número de revoluciones adecuado
para la pieza de trabajo que va a cortar.
m PRECAUCIÓN:
La rueda de ajuste del número de revoluciones (4) solo
se puede girar hasta 6 y otra vez hasta 1. Si se gira a
la fuerza más allá de 6 o 1, el número de revoluciones
podría no poderse volver a ajustar.
www.scheppach.com
11. Indicaciones de trabajo
11.1 Consejos para un mejor aserrado, (fig. 7)
Las siguientes recomendaciones deben utilizarse co-
mo pautas (consulte la tabla "Posiciones de aserrado
recomendadas" en la ilustración 7).
• Nunca gire la cinta de la sierra durante el proce-
so de corte.
• No use refrigerantes líquidos en la sierra de cinta
para metales. El uso de refrigerantes líquidos pro-
voca la acumulación de depósitos en las cintas de
goma (7) y reduce el rendimiento de corte.
• Si se producen fuertes vibraciones durante el pro-
ceso de corte, debe asegurarse de que la pieza
de trabajo que se va a cortar esté bien sujeta. Si
las vibraciones continúan, reemplace la cinta de
la sierra.
• Asegure la pieza de trabajo para que no resbale, p.
ej. con el tornillo de banco (16) de la mesa de ase-
rrado (24).
• Durante el aserrado, utilice el propio sin carga de la
sierra. No ejerza presión adicional.
• Espere a que la sierra alcance su número de revolu-
ciones máximo antes de ponerla en contacto con la
pieza de trabajo con precaución.
• Si la cinta de sierra (7) se bloquea, apague el apa-
rato de inmediato.
• No gire la cinta de la sierra (7) mientras realiza el
corte.
• Mantenga el aparato en una posición estable y se-
gura. Por seguridad, puede fijar el aparato en un
lugar adecuado. En la base de la carcasa hay 4 ori-
ficios (25) para la fijación en una superficie firme y
nivelada. Para ello, introduzca el material de fijación
adecuado (no incluido en el volumen de suministro)
correspondiente a la superficie a través de los 4
orificios (25). Fije el aparato a la superficie con el
material de fijación.
m ¡ADVERTENCIA!
Retire la pieza de trabajo después de que la sierra se
haya detenido.
12. Conexión eléctrica
El motor eléctrico instalado está conectado listo para
utilizarse. La conexión cumple las pertinentes disposi-
ciones VDE y DIN.
La conexión a la red por parte del cliente, así como el
cable alargador utilizado deben cumplir estas normas.
ES | 81
