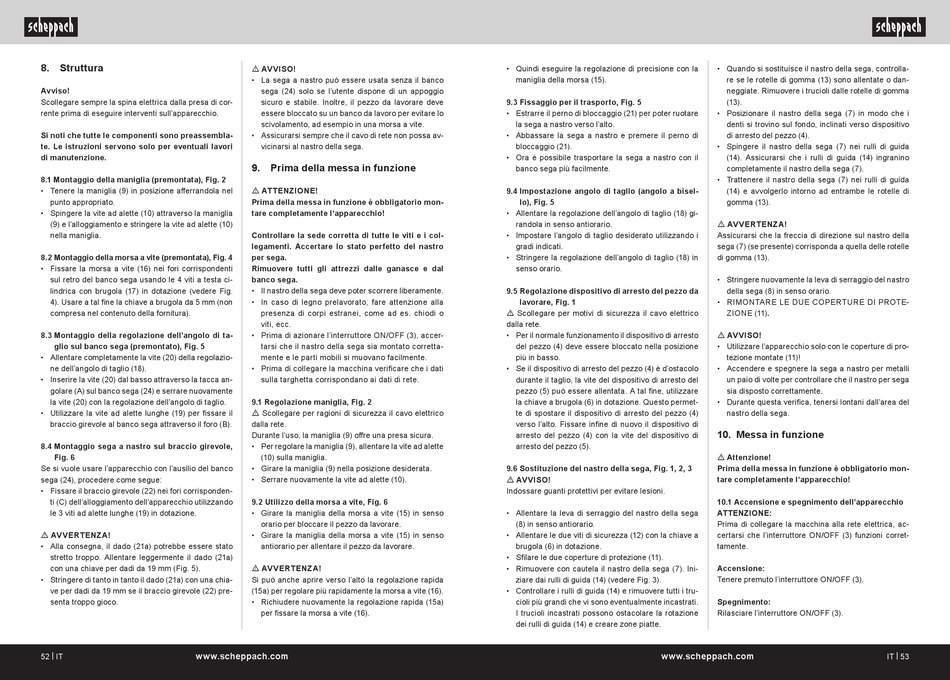

8. Struttura
Avviso!
Scollegare sempre la spina elettrica dalla presa di cor-
rente prima di eseguire interventi sull'apparecchio.
Si noti che tutte le componenti sono preassembla-
te. Le istruzioni servono solo per eventuali lavori
di manutenzione.
8.1 Montaggio della maniglia (premontata), Fig. 2
• Tenere la maniglia (9) in posizione afferrandola nel
punto appropriato.
• Spingere la vite ad alette (10) attraverso la maniglia
(9) e l'alloggiamento e stringere la vite ad alette (10)
nella maniglia.
8.2 Montaggio della morsa a vite (premontata), Fig. 4
• Fissare la morsa a vite (16) nei fori corrispondenti
sul retro del banco sega usando le 4 viti a testa ci-
lindrica con brugola (17) in dotazione (vedere Fig.
4). Usare a tal fine la chiave a brugola da 5 mm (non
compresa nel contenuto della fornitura).
8.3 Montaggio della regolazione dell'angolo di ta-
glio sul banco sega (premontato), Fig. 5
• Allentare completamente la vite (20) della regolazio-
ne dell'angolo di taglio (18).
• Inserire la vite (20) dal basso attraverso la tacca an-
golare (A) sul banco sega (24) e serrare nuovamente
la vite (20) con la regolazione dell'angolo di taglio.
• Utilizzare la vite ad alette lunghe (19) per fissare il
braccio girevole al banco sega attraverso il foro (B).
8.4 Montaggio sega a nastro sul braccio girevole,
Fig. 6
Se si vuole usare l'apparecchio con l'ausilio del banco
sega (24), procedere come segue:
• Fissare il braccio girevole (22) nei fori corrisponden-
ti (C) dell'alloggiamento dell'apparecchio utilizzando
le 3 viti ad alette lunghe (19) in dotazione.
m AVVERTENZA!
• Alla consegna, il dado (21a) potrebbe essere stato
stretto troppo. Allentare leggermente il dado (21a)
con una chiave per dadi da 19 mm (Fig. 5).
• Stringere di tanto in tanto il dado (21a) con una chia-
ve per dadi da 19 mm se il braccio girevole (22) pre-
senta troppo gioco.
52 | IT www.scheppach.com
m AVVISO!
• La sega a nastro può essere usata senza il banco
sega (24) solo se l'utente dispone di un appoggio
sicuro e stabile. Inoltre, il pezzo da lavorare deve
essere bloccato su un banco da lavoro per evitare lo
scivolamento, ad esempio in una morsa a vite.
• Assicurarsi sempre che il cavo di rete non possa av-
vicinarsi al nastro della sega.
9. Prima della messa in funzione
m ATTENZIONE!
Prima della messa in funzione è obbligatorio mon-
tare completamente l'apparecchio!
Controllare la sede corretta di tutte le viti e i col-
legamenti. Accertare lo stato perfetto del nastro
per sega.
Rimuovere tutti gli attrezzi dalle ganasce e dal
banco sega.
• Il nastro della sega deve poter scorrere liberamente.
• In caso di legno prelavorato, fare attenzione alla
presenza di corpi estranei, come ad es. chiodi o
viti, ecc.
• Prima di azionare l'interruttore ON/OFF (3), accer-
tarsi che il nastro della sega sia montato corretta-
mente e le parti mobili si muovano facilmente.
• Prima di collegare la macchina verificare che i dati
sulla targhetta corrispondano ai dati di rete.
9.1 Regolazione maniglia, Fig. 2
m Scollegare per ragioni di sicurezza il cavo elettrico
dalla rete.
Durante l'uso, la maniglia (9) offre una presa sicura.
• Per regolare la maniglia (9), allentare la vite ad alette
(10) sulla maniglia.
• Girare la maniglia (9) nella posizione desiderata.
• Serrare nuovamente la vite ad alette (10).
9.2 Utilizzo della morsa a vite, Fig. 6
• Girare la maniglia della morsa a vite (15) in senso
orario per bloccare il pezzo da lavorare.
• Girare la maniglia della morsa a vite (15) in senso
antiorario per allentare il pezzo da lavorare.
m AVVERTENZA!
Si può anche aprire verso l'alto la regolazione rapida
(15a) per regolare più rapidamente la morsa a vite (16).
• Richiudere nuovamente la regolazione rapida (15a)
per fissare la morsa a vite (16).
• Quindi eseguire la regolazione di precisione con la
maniglia della morsa (15).
9.3 Fissaggio per il trasporto, Fig. 5
• Estrarre il perno di bloccaggio (21) per poter ruotare
la sega a nastro verso l'alto.
• Abbassare la sega a nastro e premere il perno di
bloccaggio (21).
• Ora è possibile trasportare la sega a nastro con il
banco sega più facilmente.
9.4 Impostazione angolo di taglio (angolo a bisel-
lo), Fig. 5
• Allentare la regolazione dell'angolo di taglio (18) gi-
randola in senso antiorario.
• Impostare l'angolo di taglio desiderato utilizzando i
gradi indicati.
• Stringere la regolazione dell'angolo di taglio (18) in
senso orario.
9.5 Regolazione dispositivo di arresto del pezzo da
lavorare, Fig. 1
m Scollegare per motivi di sicurezza il cavo elettrico
dalla rete.
• Per il normale funzionamento il dispositivo di arresto
del pezzo (4) deve essere bloccato nella posizione
più in basso.
• Se il dispositivo di arresto del pezzo (4) è d'ostacolo
durante il taglio, la vite del dispositivo di arresto del
pezzo (5) può essere allentata. A tal fine, utilizzare
la chiave a brugola (6) in dotazione. Questo permet-
te di spostare il dispositivo di arresto del pezzo (4)
verso l'alto. Fissare infine di nuovo il dispositivo di
arresto del pezzo (4) con la vite del dispositivo di
arresto del pezzo (5).
9.6 Sostituzione del nastro della sega, Fig. 1, 2, 3
m AVVISO!
Indossare guanti protettivi per evitare lesioni.
• Allentare la leva di serraggio del nastro della sega
(8) in senso antiorario.
• Allentare le due viti di sicurezza (12) con la chiave a
brugola (6) in dotazione.
• Sfilare le due coperture di protezione (11).
• Rimuovere con cautela il nastro della sega (7). Ini-
ziare dai rulli di guida (14) (vedere Fig. 3).
• Controllare i rulli di guida (14) e rimuovere tutti i tru-
cioli più grandi che vi sono eventualmente incastrati.
I trucioli incastrati possono ostacolare la rotazione
dei rulli di guida (14) e creare zone piatte.
www.scheppach.com
• Quando si sostituisce il nastro della sega, controlla-
re se le rotelle di gomma (13) sono allentate o dan-
neggiate. Rimuovere i trucioli dalle rotelle di gomma
(13).
• Posizionare il nastro della sega (7) in modo che i
denti si trovino sul fondo, inclinati verso dispositivo
di arresto del pezzo (4).
• Spingere il nastro della sega (7) nei rulli di guida
(14). Assicurarsi che i rulli di guida (14) ingranino
completamente il nastro della sega (7).
• Trattenere il nastro della sega (7) nei rulli di guida
(14) e avvolgerlo intorno ad entrambe le rotelle di
gomma (13).
m AVVERTENZA!
Assicurarsi che la freccia di direzione sul nastro della
sega (7) (se presente) corrisponda a quella delle rotelle
di gomma (13).
• Stringere nuovamente la leva di serraggio del nastro
della sega (8) in senso orario.
• RIMONTARE LE DUE COPERTURE DI PROTE-
ZIONE (11).
m AVVISO!
• Utilizzare l'apparecchio solo con le coperture di pro-
tezione montate (11)!
• Accendere e spegnere la sega a nastro per metalli
un paio di volte per controllare che il nastro per sega
sia disposto correttamente.
• Durante questa verifica, tenersi lontani dall'area del
nastro della sega.
10. Messa in funzione
m Attenzione!
Prima della messa in funzione è obbligatorio mon-
tare completamente l'apparecchio!
10.1 Accensione e spegnimento dell'apparecchio
ATTENZIONE:
Prima di collegare la macchina alla rete elettrica, ac-
certarsi che l'interruttore ON/OFF (3) funzioni corret-
tamente.
Accensione:
Tenere premuto l'interruttore ON/OFF (3).
Spegnimento:
Rilasciare l'interruttore ON/OFF (3).
