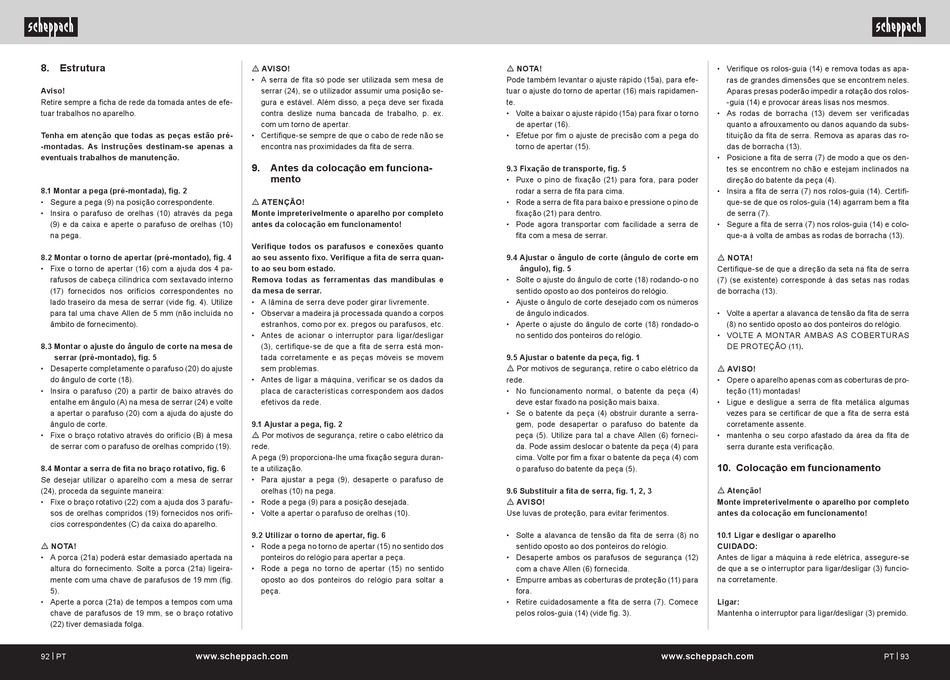

8. Estrutura
Aviso!
Retire sempre a ficha de rede da tomada antes de efe-
tuar trabalhos no aparelho.
Tenha em atenção que todas as peças estão pré-
-montadas. As instruções destinam-se apenas a
eventuais trabalhos de manutenção.
8.1 Montar a pega (pré-montada), fig. 2
• Segure a pega (9) na posição correspondente.
• Insira o parafuso de orelhas (10) através da pega
(9) e da caixa e aperte o parafuso de orelhas (10)
na pega.
8.2 Montar o torno de apertar (pré-montado), fig. 4
• Fixe o torno de apertar (16) com a ajuda dos 4 pa-
rafusos de cabeça cilíndrica com sextavado interno
(17) fornecidos nos orifícios correspondentes no
lado traseiro da mesa de serrar (vide fig. 4). Utilize
para tal uma chave Allen de 5 mm (não incluída no
âmbito de fornecimento).
8.3 Montar o ajuste do ângulo de corte na mesa de
serrar (pré-montado), fig. 5
• Desaperte completamente o parafuso (20) do ajuste
do ângulo de corte (18).
• Insira o parafuso (20) a partir de baixo através do
entalhe em ângulo (A) na mesa de serrar (24) e volte
a apertar o parafuso (20) com a ajuda do ajuste do
ângulo de corte.
• Fixe o braço rotativo através do orifício (B) à mesa
de serrar com o parafuso de orelhas comprido (19).
8.4 Montar a serra de fita no braço rotativo, fig. 6
Se desejar utilizar o aparelho com a mesa de serrar
(24), proceda da seguinte maneira:
• Fixe o braço rotativo (22) com a ajuda dos 3 parafu-
sos de orelhas compridos (19) fornecidos nos orifí-
cios correspondentes (C) da caixa do aparelho.
m NOTA!
• A porca (21a) poderá estar demasiado apertada na
altura do fornecimento. Solte a porca (21a) ligeira-
mente com uma chave de parafusos de 19 mm (fig.
5).
• Aperte a porca (21a) de tempos a tempos com uma
chave de parafusos de 19 mm, se o braço rotativo
(22) tiver demasiada folga.
92 | PT www.scheppach.com
m AVISO!
• A serra de fita só pode ser utilizada sem mesa de
serrar (24), se o utilizador assumir uma posição se-
gura e estável. Além disso, a peça deve ser fixada
contra deslize numa bancada de trabalho, p. ex.
com um torno de apertar.
• Certifique-se sempre de que o cabo de rede não se
encontra nas proximidades da fita de serra.
9. Antes da colocação em funciona-
mento
m ATENÇÃO!
Monte impreterivelmente o aparelho por completo
antes da colocação em funcionamento!
Verifique todos os parafusos e conexões quanto
ao seu assento fixo. Verifique a fita de serra quan-
to ao seu bom estado.
Remova todas as ferramentas das mandíbulas e
da mesa de serrar.
• A lâmina de serra deve poder girar livremente.
• Observar a madeira já processada quando a corpos
estranhos, como por ex. pregos ou parafusos, etc.
• Antes de acionar o interruptor para ligar/desligar
(3), certifique-se de que a fita de serra está mon-
tada corretamente e as peças móveis se movem
sem problemas.
• Antes de ligar a máquina, verificar se os dados da
placa de características correspondem aos dados
efetivos da rede.
9.1 Ajustar a pega, fig. 2
m Por motivos de segurança, retire o cabo elétrico da
rede.
A pega (9) proporciona-lhe uma fixação segura duran-
te a utilização.
• Para ajustar a pega (9), desaperte o parafuso de
orelhas (10) na pega.
• Rode a pega (9) para a posição desejada.
• Volte a apertar o parafuso de orelhas (10).
9.2 Utilizar o torno de apertar, fig. 6
• Rode a pega no torno de apertar (15) no sentido dos
ponteiros do relógio para apertar a peça.
• Rode a pega no torno de apertar (15) no sentido
oposto ao dos ponteiros do relógio para soltar a
peça.
m NOTA!
Pode também levantar o ajuste rápido (15a), para efe-
tuar o ajuste do torno de apertar (16) mais rapidamen-
te.
• Volte a baixar o ajuste rápido (15a) para fixar o torno
de apertar (16).
• Efetue por fim o ajuste de precisão com a pega do
torno de apertar (15).
9.3 Fixação de transporte, fig. 5
• Puxe o pino de fixação (21) para fora, para poder
rodar a serra de fita para cima.
• Rode a serra de fita para baixo e pressione o pino de
fixação (21) para dentro.
• Pode agora transportar com facilidade a serra de
fita com a mesa de serrar.
9.4 Ajustar o ângulo de corte (ângulo de corte em
ângulo), fig. 5
• Solte o ajuste do ângulo de corte (18) rodando-o no
sentido oposto ao dos ponteiros do relógio.
• Ajuste o ângulo de corte desejado com os números
de ângulo indicados.
• Aperte o ajuste do ângulo de corte (18) rondado-o
no sentido dos ponteiros do relógio.
9.5 Ajustar o batente da peça, fig. 1
m Por motivos de segurança, retire o cabo elétrico da
rede.
• No funcionamento normal, o batente da peça (4)
deve estar fixado na posição mais baixa.
• Se o batente da peça (4) obstruir durante a serra-
gem, pode desapertar o parafuso do batente da
peça (5). Utilize para tal a chave Allen (6) forneci-
da. Pode assim deslocar o batente da peça (4) para
cima. Volte por fim a fixar o batente da peça (4) com
o parafuso do batente da peça (5).
9.6 Substituir a fita de serra, fig. 1, 2, 3
m AVISO!
Use luvas de proteção, para evitar ferimentos.
• Solte a alavanca de tensão da fita de serra (8) no
sentido oposto ao dos ponteiros do relógio.
• Desaperte ambos os parafusos de segurança (12)
com a chave Allen (6) fornecida.
• Empurre ambas as coberturas de proteção (11) para
fora.
• Retire cuidadosamente a fita de serra (7). Comece
pelos rolos-guia (14) (vide fig. 3).
www.scheppach.com
• Verifique os rolos-guia (14) e remova todas as apa-
ras de grandes dimensões que se encontrem neles.
Aparas presas poderão impedir a rotação dos rolos-
-guia (14) e provocar áreas lisas nos mesmos.
• As rodas de borracha (13) devem ser verificadas
quanto a afrouxamento ou danos aquando da subs-
tituição da fita de serra. Remova as aparas das ro-
das de borracha (13).
• Posicione a fita de serra (7) de modo a que os den-
tes se encontrem no chão e estejam inclinados na
direção do batente da peça (4).
• Insira a fita de serra (7) nos rolos-guia (14). Certifi-
que-se de que os rolos-guia (14) agarram bem a fita
de serra (7).
• Segure a fita de serra (7) nos rolos-guia (14) e colo-
que-a à volta de ambas as rodas de borracha (13).
m NOTA!
Certifique-se de que a direção da seta na fita de serra
(7) (se existente) corresponde à das setas nas rodas
de borracha (13).
• Volte a apertar a alavanca de tensão da fita de serra
(8) no sentido oposto ao dos ponteiros do relógio.
• VOLTE A MONTAR AMBAS AS COBERTURAS
DE PROTEÇÃO (11).
m AVISO!
• Opere o aparelho apenas com as coberturas de pro-
teção (11) montadas!
• Ligue e desligue a serra de fita metálica algumas
vezes para se certificar de que a fita de serra está
corretamente assente.
• mantenha o seu corpo afastado da área da fita de
serra durante esta verificação.
10. Colocação em funcionamento
m Atenção!
Monte impreterivelmente o aparelho por completo
antes da colocação em funcionamento!
10.1 Ligar e desligar o aparelho
CUIDADO:
Antes de ligar a máquina à rede elétrica, assegure-se
de que a se o interruptor para ligar/desligar (3) funcio-
na corretamente.
Ligar:
Mantenha o interruptor para ligar/desligar (3) premido.
