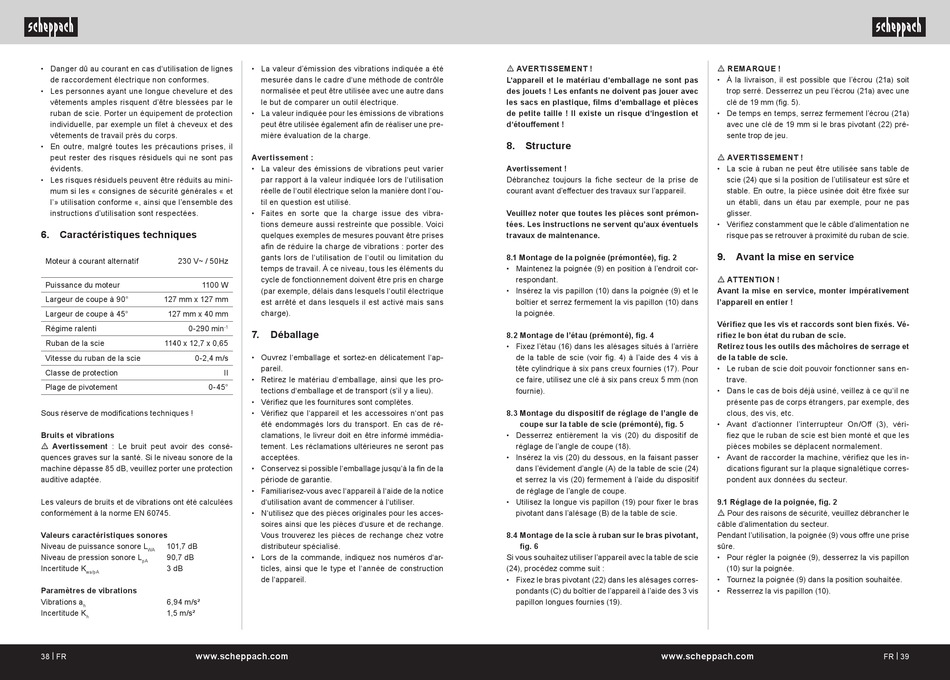

• Danger dû au courant en cas d'utilisation de lignes
de raccordement électrique non conformes.
• Les personnes ayant une longue chevelure et des
vêtements amples risquent d'être blessées par le
ruban de scie. Porter un équipement de protection
individuelle, par exemple un filet à cheveux et des
vêtements de travail près du corps.
• En outre, malgré toutes les précautions prises, il
peut rester des risques résiduels qui ne sont pas
évidents.
• Les risques résiduels peuvent être réduits au mini-
mum si les « consignes de sécurité générales « et
l'» utilisation conforme «, ainsi que l'ensemble des
instructions d'utilisation sont respectées.
6. Caractéristiques techniques
Moteur à courant alternatif
230 V~ / 50Hz
Puissance du moteur
1100 W
Largeur de coupe à 90°
127 mm x 127 mm
Largeur de coupe à 45°
127 mm x 40 mm
Régime ralenti
0-290 min
Ruban de la scie
1140 x 12,7 x 0,65
Vitesse du ruban de la scie
0-2,4 m/s
Classe de protection
Plage de pivotement
0-45°
Sous réserve de modifications techniques !
Bruits et vibrations
m Avertissement : Le bruit peut avoir des consé-
quences graves sur la santé. Si le niveau sonore de la
machine dépasse 85 dB, veuillez porter une protection
auditive adaptée.
Les valeurs de bruits et de vibrations ont été calculées
conformément à la norme EN 60745.
Valeurs caractéristiques sonores
Niveau de puissance sonore L
101,7 dB
WA
Niveau de pression sonore L
90,7 dB
pA
Incertitude K
3 dB
wa/pA
Paramètres de vibrations
Vibrations a
6,94 m/s²
h
Incertitude K
1,5 m/s²
h
38 | FR
www.scheppach.com
• La valeur d'émission des vibrations indiquée a été
mesurée dans le cadre d'une méthode de contrôle
normalisée et peut être utilisée avec une autre dans
le but de comparer un outil électrique.
• La valeur indiquée pour les émissions de vibrations
peut être utilisée également afin de réaliser une pre-
mière évaluation de la charge.
Avertissement :
• La valeur des émissions de vibrations peut varier
par rapport à la valeur indiquée lors de l'utilisation
réelle de l'outil électrique selon la manière dont l'ou-
til en question est utilisé.
• Faites en sorte que la charge issue des vibra-
tions demeure aussi restreinte que possible. Voici
quelques exemples de mesures pouvant être prises
afin de réduire la charge de vibrations : porter des
gants lors de l'utilisation de l'outil ou limitation du
temps de travail. À ce niveau, tous les éléments du
cycle de fonctionnement doivent être pris en charge
(par exemple, délais dans lesquels l'outil électrique
est arrêté et dans lesquels il est activé mais sans
charge).
-1
7.
Déballage
• Ouvrez l'emballage et sortez-en délicatement l'ap-
pareil.
II
• Retirez le matériau d'emballage, ainsi que les pro-
tections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas
été endommagés lors du transport. En cas de ré-
clamations, le livreur doit en être informé immédia-
tement. Les réclamations ultérieures ne seront pas
acceptées.
• Conservez si possible l'emballage jusqu'à la fin de la
période de garantie.
• Familiarisez-vous avec l'appareil à l'aide de la notice
d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces originales pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
distributeur spécialisé.
• Lors de la commande, indiquez nos numéros d'ar-
ticles, ainsi que le type et l'année de construction
de l'appareil.
m AVERTISSEMENT !
L'appareil et le matériau d'emballage ne sont pas
des jouets ! Les enfants ne doivent pas jouer avec
les sacs en plastique, films d'emballage et pièces
de petite taille ! Il existe un risque d'ingestion et
d'étouffement !
8. Structure
Avertissement !
Débranchez toujours la fiche secteur de la prise de
courant avant d'effectuer des travaux sur l'appareil.
Veuillez noter que toutes les pièces sont prémon-
tées. Les instructions ne servent qu'aux éventuels
travaux de maintenance.
8.1 Montage de la poignée (prémontée), fig. 2
• Maintenez la poignée (9) en position à l'endroit cor-
respondant.
• Insérez la vis papillon (10) dans la poignée (9) et le
boîtier et serrez fermement la vis papillon (10) dans
la poignée.
8.2 Montage de l'étau (prémonté), fig. 4
• Fixez l'étau (16) dans les alésages situés à l'arrière
de la table de scie (voir fig. 4) à l'aide des 4 vis à
tête cylindrique à six pans creux fournies (17). Pour
ce faire, utilisez une clé à six pans creux 5 mm (non
fournie).
8.3 Montage du dispositif de réglage de l'angle de
coupe sur la table de scie (prémonté), fig. 5
• Desserrez entièrement la vis (20) du dispositif de
réglage de l'angle de coupe (18).
• Insérez la vis (20) du dessous, en la faisant passer
dans l'évidement d'angle (A) de la table de scie (24)
et serrez la vis (20) fermement à l'aide du dispositif
de réglage de l'angle de coupe.
• Utilisez la longue vis papillon (19) pour fixer le bras
pivotant dans l'alésage (B) de la table de scie.
8.4 Montage de la scie à ruban sur le bras pivotant,
fig. 6
Si vous souhaitez utiliser l'appareil avec la table de scie
(24), procédez comme suit :
• Fixez le bras pivotant (22) dans les alésages corres-
pondants (C) du boîtier de l'appareil à l'aide des 3 vis
papillon longues fournies (19).
www.scheppach.com
m REMARQUE !
• À la livraison, il est possible que l'écrou (21a) soit
trop serré. Desserrez un peu l'écrou (21a) avec une
clé de 19 mm (fig. 5).
• De temps en temps, serrez fermement l'écrou (21a)
avec une clé de 19 mm si le bras pivotant (22) pré-
sente trop de jeu.
m AVERTISSEMENT !
• La scie à ruban ne peut être utilisée sans table de
scie (24) que si la position de l'utilisateur est sûre et
stable. En outre, la pièce usinée doit être fixée sur
un établi, dans un étau par exemple, pour ne pas
glisser.
• Vérifiez constamment que le câble d'alimentation ne
risque pas se retrouver à proximité du ruban de scie.
9.
Avant la mise en service
m ATTENTION !
Avant la mise en service, monter impérativement
l'appareil en entier !
Vérifiez que les vis et raccords sont bien fixés. Vé-
rifiez le bon état du ruban de scie.
Retirez tous les outils des mâchoires de serrage et
de la table de scie.
• Le ruban de scie doit pouvoir fonctionner sans en-
trave.
• Dans le cas de bois déjà usiné, veillez à ce qu'il ne
présente pas de corps étrangers, par exemple, des
clous, des vis, etc.
• Avant d'actionner l'interrupteur On/Off (3), véri-
fiez que le ruban de scie est bien monté et que les
pièces mobiles se déplacent normalement.
• Avant de raccorder la machine, vérifiez que les in-
dications figurant sur la plaque signalétique corres-
pondent aux données du secteur.
9.1 Réglage de la poignée, fig. 2
m Pour des raisons de sécurité, veuillez débrancher le
câble d'alimentation du secteur.
Pendant l'utilisation, la poignée (9) vous offre une prise
sûre.
• Pour régler la poignée (9), desserrez la vis papillon
(10) sur la poignée.
• Tournez la poignée (9) dans la position souhaitée.
• Resserrez la vis papillon (10).
FR | 39
