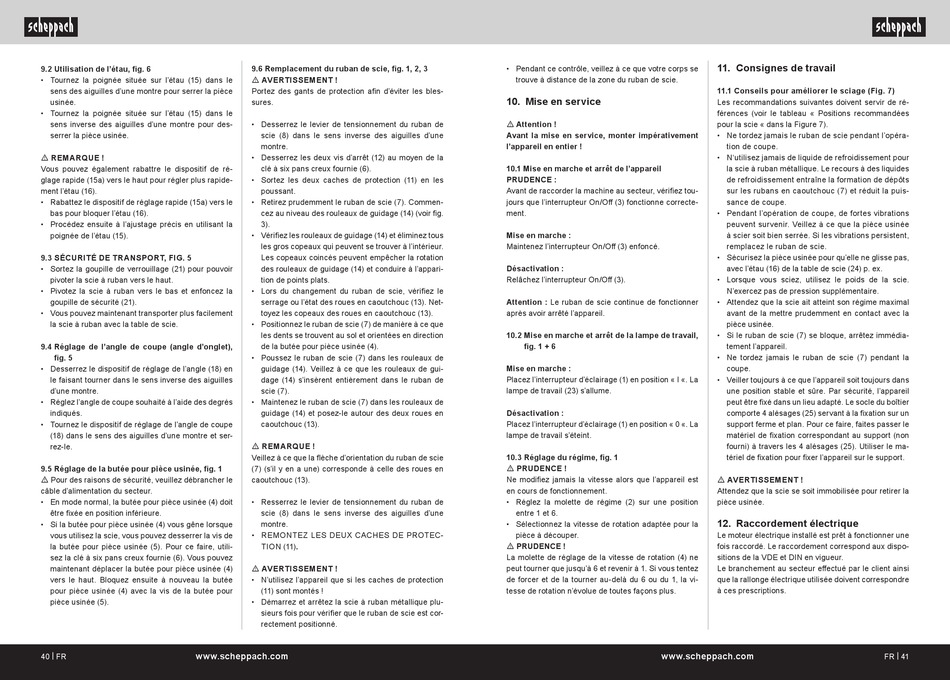

9.2 Utilisation de l'étau, fig. 6
• Tournez la poignée située sur l'étau (15) dans le
sens des aiguilles d'une montre pour serrer la pièce
usinée.
• Tournez la poignée située sur l'étau (15) dans le
sens inverse des aiguilles d'une montre pour des-
serrer la pièce usinée.
m REMARQUE !
Vous pouvez également rabattre le dispositif de ré-
glage rapide (15a) vers le haut pour régler plus rapide-
ment l'étau (16).
• Rabattez le dispositif de réglage rapide (15a) vers le
bas pour bloquer l'étau (16).
• Procédez ensuite à l'ajustage précis en utilisant la
poignée de l'étau (15).
9.3 SÉCURITÉ DE TRANSPORT, FIG. 5
• Sortez la goupille de verrouillage (21) pour pouvoir
pivoter la scie à ruban vers le haut.
• Pivotez la scie à ruban vers le bas et enfoncez la
goupille de sécurité (21).
• Vous pouvez maintenant transporter plus facilement
la scie à ruban avec la table de scie.
9.4 Réglage de l'angle de coupe (angle d'onglet),
fig. 5
• Desserrez le dispositif de réglage de l'angle (18) en
le faisant tourner dans le sens inverse des aiguilles
d'une montre.
• Réglez l'angle de coupe souhaité à l'aide des degrés
indiqués.
• Tournez le dispositif de réglage de l'angle de coupe
(18) dans le sens des aiguilles d'une montre et ser-
rez-le.
9.5 Réglage de la butée pour pièce usinée, fig. 1
m Pour des raisons de sécurité, veuillez débrancher le
câble d'alimentation du secteur.
• En mode normal, la butée pour pièce usinée (4) doit
être fixée en position inférieure.
• Si la butée pour pièce usinée (4) vous gêne lorsque
vous utilisez la scie, vous pouvez desserrer la vis de
la butée pour pièce usinée (5). Pour ce faire, utili-
sez la clé à six pans creux fournie (6). Vous pouvez
maintenant déplacer la butée pour pièce usinée (4)
vers le haut. Bloquez ensuite à nouveau la butée
pour pièce usinée (4) avec la vis de la butée pour
pièce usinée (5).
40 | FR
www.scheppach.com
9.6 Remplacement du ruban de scie, fig. 1, 2, 3
m AVERTISSEMENT !
Portez des gants de protection afin d'éviter les bles-
sures.
• Desserrez le levier de tensionnement du ruban de
scie (8) dans le sens inverse des aiguilles d'une
montre.
• Desserrez les deux vis d'arrêt (12) au moyen de la
clé à six pans creux fournie (6).
• Sortez les deux caches de protection (11) en les
poussant.
• Retirez prudemment le ruban de scie (7). Commen-
cez au niveau des rouleaux de guidage (14) (voir fig.
3).
• Vérifiez les rouleaux de guidage (14) et éliminez tous
les gros copeaux qui peuvent se trouver à l'intérieur.
Les copeaux coincés peuvent empêcher la rotation
des rouleaux de guidage (14) et conduire à l'appari-
tion de points plats.
• Lors du changement du ruban de scie, vérifiez le
serrage ou l'état des roues en caoutchouc (13). Net-
toyez les copeaux des roues en caoutchouc (13).
• Positionnez le ruban de scie (7) de manière à ce que
les dents se trouvent au sol et orientées en direction
de la butée pour pièce usinée (4).
• Poussez le ruban de scie (7) dans les rouleaux de
guidage (14). Veillez à ce que les rouleaux de gui-
dage (14) s'insèrent entièrement dans le ruban de
scie (7).
• Maintenez le ruban de scie (7) dans les rouleaux de
guidage (14) et posez-le autour des deux roues en
caoutchouc (13).
m REMARQUE !
Veillez à ce que la flèche d'orientation du ruban de scie
(7) (s'il y en a une) corresponde à celle des roues en
caoutchouc (13).
• Resserrez le levier de tensionnement du ruban de
scie (8) dans le sens inverse des aiguilles d'une
montre.
• REMONTEZ LES DEUX CACHES DE PROTEC-
TION (11).
m AVERTISSEMENT !
• N'utilisez l'appareil que si les caches de protection
(11) sont montés !
• Démarrez et arrêtez la scie à ruban métallique plu-
sieurs fois pour vérifier que le ruban de scie est cor-
rectement positionné.
• Pendant ce contrôle, veillez à ce que votre corps se
trouve à distance de la zone du ruban de scie.
10. Mise en service
m Attention !
Avant la mise en service, monter impérativement
l'appareil en entier !
10.1 Mise en marche et arrêt de l'appareil
PRUDENCE :
Avant de raccorder la machine au secteur, vérifiez tou-
jours que l'interrupteur On/Off (3) fonctionne correcte-
ment.
Mise en marche :
Maintenez l'interrupteur On/Off (3) enfoncé.
Désactivation :
Relâchez l'interrupteur On/Off (3).
Attention : Le ruban de scie continue de fonctionner
après avoir arrêté l'appareil.
10.2 Mise en marche et arrêt de la lampe de travail,
fig. 1 + 6
Mise en marche :
Placez l'interrupteur d'éclairage (1) en position « I «. La
lampe de travail (23) s'allume.
Désactivation :
Placez l'interrupteur d'éclairage (1) en position « 0 «. La
lampe de travail s'éteint.
10.3 Réglage du régime, fig. 1
m PRUDENCE !
Ne modifiez jamais la vitesse alors que l'appareil est
en cours de fonctionnement.
• Réglez la molette de régime (2) sur une position
entre 1 et 6.
• Sélectionnez la vitesse de rotation adaptée pour la
pièce à découper.
m PRUDENCE !
La molette de réglage de la vitesse de rotation (4) ne
peut tourner que jusqu'à 6 et revenir à 1. Si vous tentez
de forcer et de la tourner au-delà du 6 ou du 1, la vi-
tesse de rotation n'évolue de toutes façons plus.
www.scheppach.com
11. Consignes de travail
11.1 Conseils pour améliorer le sciage (Fig. 7)
Les recommandations suivantes doivent servir de ré-
férences (voir le tableau « Positions recommandées
pour la scie « dans la Figure 7).
• Ne tordez jamais le ruban de scie pendant l'opéra-
tion de coupe.
• N'utilisez jamais de liquide de refroidissement pour
la scie à ruban métallique. Le recours à des liquides
de refroidissement entraîne la formation de dépôts
sur les rubans en caoutchouc (7) et réduit la puis-
sance de coupe.
• Pendant l'opération de coupe, de fortes vibrations
peuvent survenir. Veillez à ce que la pièce usinée
à scier soit bien serrée. Si les vibrations persistent,
remplacez le ruban de scie.
• Sécurisez la pièce usinée pour qu'elle ne glisse pas,
avec l'étau (16) de la table de scie (24) p. ex.
• Lorsque vous sciez, utilisez le poids de la scie.
N'exercez pas de pression supplémentaire.
• Attendez que la scie ait atteint son régime maximal
avant de la mettre prudemment en contact avec la
pièce usinée.
• Si le ruban de scie (7) se bloque, arrêtez immédia-
tement l'appareil.
• Ne tordez jamais le ruban de scie (7) pendant la
coupe.
• Veiller toujours à ce que l'appareil soit toujours dans
une position stable et sûre. Par sécurité, l'appareil
peut être fixé dans un lieu adapté. Le socle du boîtier
comporte 4 alésages (25) servant à la fixation sur un
support ferme et plan. Pour ce faire, faites passer le
matériel de fixation correspondant au support (non
fourni) à travers les 4 alésages (25). Utiliser le ma-
tériel de fixation pour fixer l'appareil sur le support.
m AVERTISSEMENT !
Attendez que la scie se soit immobilisée pour retirer la
pièce usinée.
12. Raccordement électrique
Le moteur électrique installé est prêt à fonctionner une
fois raccordé. Le raccordement correspond aux dispo-
sitions de la VDE et DIN en vigueur.
Le branchement au secteur effectué par le client ainsi
que la rallonge électrique utilisée doivent correspondre
à ces prescriptions.
