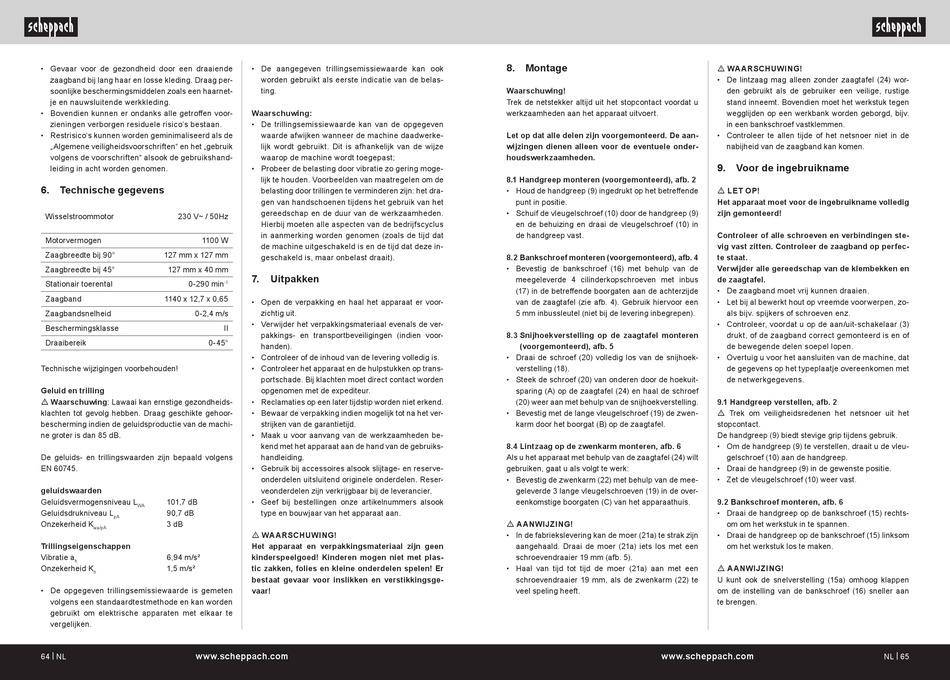

• Gevaar voor de gezondheid door een draaiende
zaagband bij lang haar en losse kleding. Draag per-
soonlijke beschermingsmiddelen zoals een haarnet-
je en nauwsluitende werkkleding.
• Bovendien kunnen er ondanks alle getroffen voor-
zieningen verborgen residuele risico's bestaan.
• Restrisico's kunnen worden geminimaliseerd als de
„Algemene veiligheidsvoorschriften" en het „gebruik
volgens de voorschriften" alsook de gebruikshand-
leiding in acht worden genomen.
6. Technische gegevens
Wisselstroommotor 230 V~ / 50Hz
Motorvermogen 1100 W
Zaagbreedte bij 90° 127 mm x 127 mm
Zaagbreedte bij 45° 127 mm x 40 mm
Stationair toerental 0-290 min
Zaagband 1140 x 12,7 x 0,65
Zaagbandsnelheid 0-2,4 m/s
Beschermingsklasse
Draaibereik 0-45°
Technische wijzigingen voorbehouden!
Geluid en trilling
m Waarschuwing: Lawaai kan ernstige gezondheids-
klachten tot gevolg hebben. Draag geschikte gehoor-
bescherming indien de geluidsproductie van de machi-
ne groter is dan 85 dB.
De geluids- en trillingswaarden zijn bepaald volgens
EN 60745.
geluidswaarden
Geluidsvermogensniveau L 101,7 dB
WA
Geluidsdrukniveau L 90,7 dB
pA
Onzekerheid K 3 dB
wa/pA
Trillingseigenschappen
Vibratie a 6,94 m/s²
h
Onzekerheid K 1,5 m/s²
h
• De opgegeven trillingsemissiewaarde is gemeten
volgens een standaardtestmethode en kan worden
gebruikt om elektrische apparaten met elkaar te
vergelijken.
64 | NL www.scheppach.com
• De aangegeven trillingsemissiewaarde kan ook
worden gebruikt als eerste indicatie van de belas-
ting.
Waarschuwing:
• De trillingsemissiewaarde kan van de opgegeven
waarde afwijken wanneer de machine daadwerke-
lijk wordt gebruikt. Dit is afhankelijk van de wijze
waarop de machine wordt toegepast;
• Probeer de belasting door vibratie zo gering moge-
lijk te houden. Voorbeelden van maatregelen om de
belasting door trillingen te verminderen zijn: het dra-
gen van handschoenen tijdens het gebruik van het
gereedschap en de duur van de werkzaamheden.
Hierbij moeten alle aspecten van de bedrijfscyclus
in aanmerking worden genomen (zoals de tijd dat
de machine uitgeschakeld is en de tijd dat deze in-
geschakeld is, maar onbelast draait).
7. Uitpakken
-1
• Open de verpakking en haal het apparaat er voor-
zichtig uit.
• Verwijder het verpakkingsmateriaal evenals de ver-
II
pakkings- en transportbeveiligingen (indien voor-
handen).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op trans-
portschade. Bij klachten moet direct contact worden
opgenomen met de expediteur.
• Reclamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het ver-
strijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden be-
kend met het apparaat aan de hand van de gebruiks-
handleiding.
• Gebruik bij accessoires alsook slijtage- en reserve-
onderdelen uitsluitend originele onderdelen. Reser-
veonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook
type en bouwjaar van het apparaat aan.
m WAARSCHUWING!
Het apparaat en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat gevaar voor inslikken en verstikkingsge-
vaar!
8. Montage
Waarschuwing!
Trek de netstekker altijd uit het stopcontact voordat u
werkzaamheden aan het apparaat uitvoert.
Let op dat alle delen zijn voorgemonteerd. De aan-
wijzingen dienen alleen voor de eventuele onder-
houdswerkzaamheden.
8.1 Handgreep monteren (voorgemonteerd), afb. 2
• Houd de handgreep (9) ingedrukt op het betreffende
punt in positie.
• Schuif de vleugelschroef (10) door de handgreep (9)
en de behuizing en draai de vleugelschroef (10) in
de handgreep vast.
8.2 Bankschroef monteren (voorgemonteerd), afb. 4
• Bevestig de bankschroef (16) met behulp van de
meegeleverde 4 cilinderkopschroeven met inbus
(17) in de betreffende boorgaten aan de achterzijde
van de zaagtafel (zie afb. 4). Gebruik hiervoor een
5 mm inbussleutel (niet bij de levering inbegrepen).
8.3 Snijhoekverstelling op de zaagtafel monteren
(voorgemonteerd), afb. 5
• Draai de schroef (20) volledig los van de snijhoek-
verstelling (18).
• Steek de schroef (20) van onderen door de hoekuit-
sparing (A) op de zaagtafel (24) en haal de schroef
(20) weer aan met behulp van de snijhoekverstelling.
• Bevestig met de lange vleugelschroef (19) de zwen-
karm door het boorgat (B) op de zaagtafel.
8.4 Lintzaag op de zwenkarm monteren, afb. 6
Als u het apparaat met behulp van de zaagtafel (24) wilt
gebruiken, gaat u als volgt te werk:
• Bevestig de zwenkarm (22) met behulp van de mee-
geleverde 3 lange vleugelschroeven (19) in de over-
eenkomstige boorgaten (C) van het apparaathuis.
m AANWIJZING!
• In de fabriekslevering kan de moer (21a) te strak zijn
aangehaald. Draai de moer (21a) iets los met een
schroevendraaier 19 mm (afb. 5).
• Haal van tijd tot tijd de moer (21a) aan met een
schroevendraaier 19 mm, als de zwenkarm (22) te
veel speling heeft.
www.scheppach.com
m WAARSCHUWING!
• De lintzaag mag alleen zonder zaagtafel (24) wor-
den gebruikt als de gebruiker een veilige, rustige
stand inneemt. Bovendien moet het werkstuk tegen
wegglijden op een werkbank worden geborgd, bijv.
in een bankschroef vastklemmen.
• Controleer te allen tijde of het netsnoer niet in de
nabijheid van de zaagband kan komen.
9. Voor de ingebruikname
m LET OP!
Het apparaat moet voor de ingebruikname volledig
zijn gemonteerd!
Controleer of alle schroeven en verbindingen ste-
vig vast zitten. Controleer de zaagband op perfec-
te staat.
Verwijder alle gereedschap van de klembekken en
de zaagtafel.
• De zaagband moet vrij kunnen draaien.
• Let bij al bewerkt hout op vreemde voorwerpen, zo-
als bijv. spijkers of schroeven enz.
• Controleer, voordat u op de aan/uit-schakelaar (3)
drukt, of de zaagband correct gemonteerd is en of
de bewegende delen soepel lopen.
• Overtuig u voor het aansluiten van de machine, dat
de gegevens op het typeplaatje overeenkomen met
de netwerkgegevens.
9.1 Handgreep verstellen, afb. 2
m Trek om veiligheidsredenen het netsnoer uit het
stopcontact.
De handgreep (9) biedt stevige grip tijdens gebruik.
• Om de handgreep (9) te verstellen, draait u de vleu-
gelschroef (10) aan de handgreep.
• Draai de handgreep (9) in de gewenste positie.
• Zet de vleugelschroef (10) weer vast.
9.2 Bankschroef monteren, afb. 6
• Draai de handgreep op de bankschroef (15) rechts-
om om het werkstuk in te spannen.
• Draai de handgreep op de bankschroef (15) linksom
om het werkstuk los te maken.
m AANWIJZING!
U kunt ook de snelverstelling (15a) omhoog klappen
om de instelling van de bankschroef (16) sneller aan
te brengen.
