ABB Advant Controller 31 Systembeschreibung Seite 142

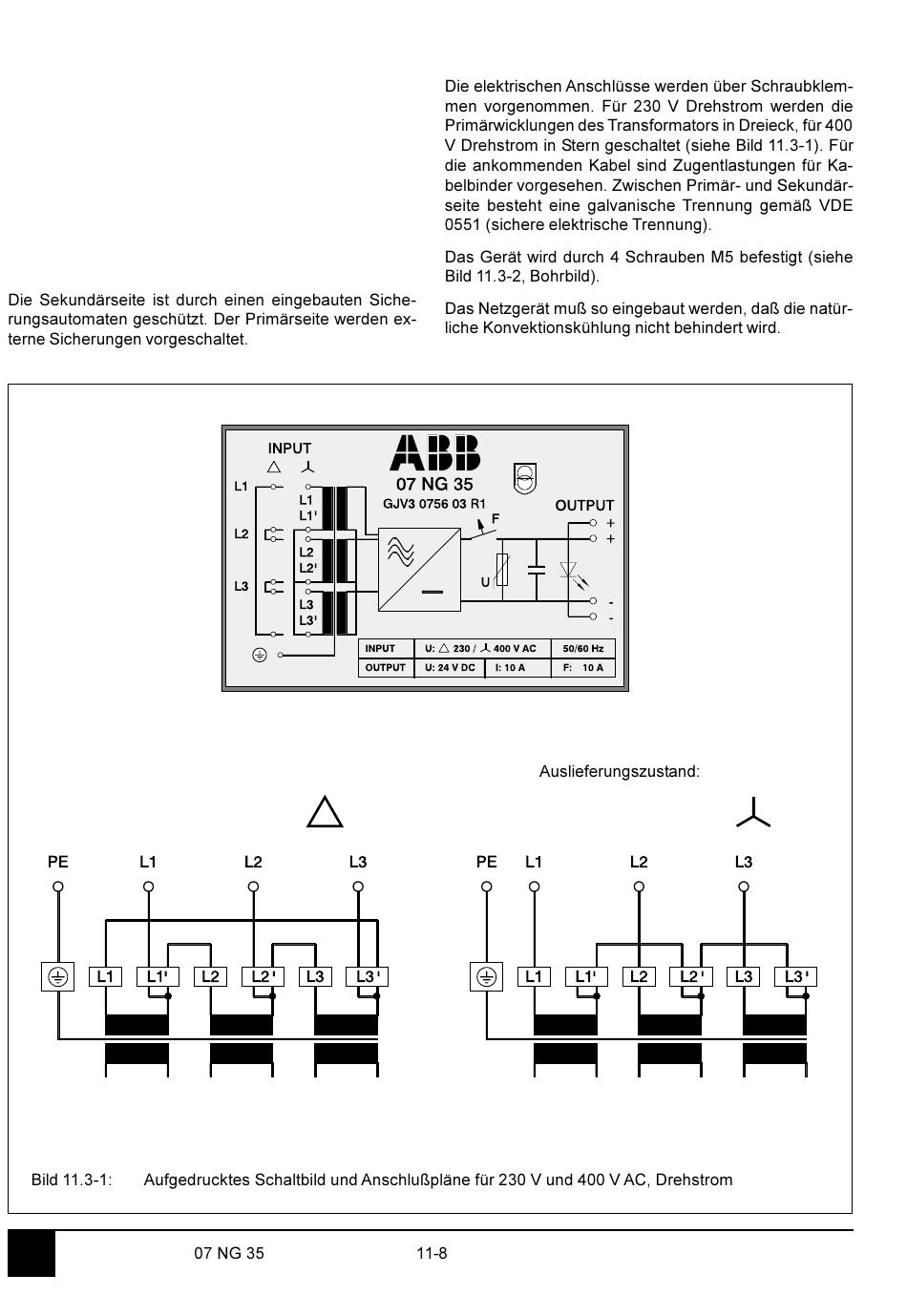

11.3 Netzgerät 07 NG 35 R1
primär: 230/400 V AC Drehstrom, sekundär: 24 V DC, 10 A
Das Netzgerät 07 NG 35 R1 erzeugt eine Gleichspan-
nung von 24 V aus dem Dreiphasen-Wechselstromnetz
von 230 V oder 400 V. Die mit 10 A belastbare Aus-
gangsspannung wird durch Drehstrom-Vollweggleich-
richtung gewonnen. Zusammen mit einem Glättungs-
kondensator sorgt dies für eine geringe Welligkeit der
Gleichspannung. Das Netzgerät ist für den Gebrauch in
elektronischen Steuerungen geeignet. Eine grüne
Leuchtdiode zeigt das Vorhandensein der Ausgangs-
spannung an.
230 V AC, Drehstrom
2
400 V AC, Drehstrom
Advant Controller 31 / Stand: 10.98
