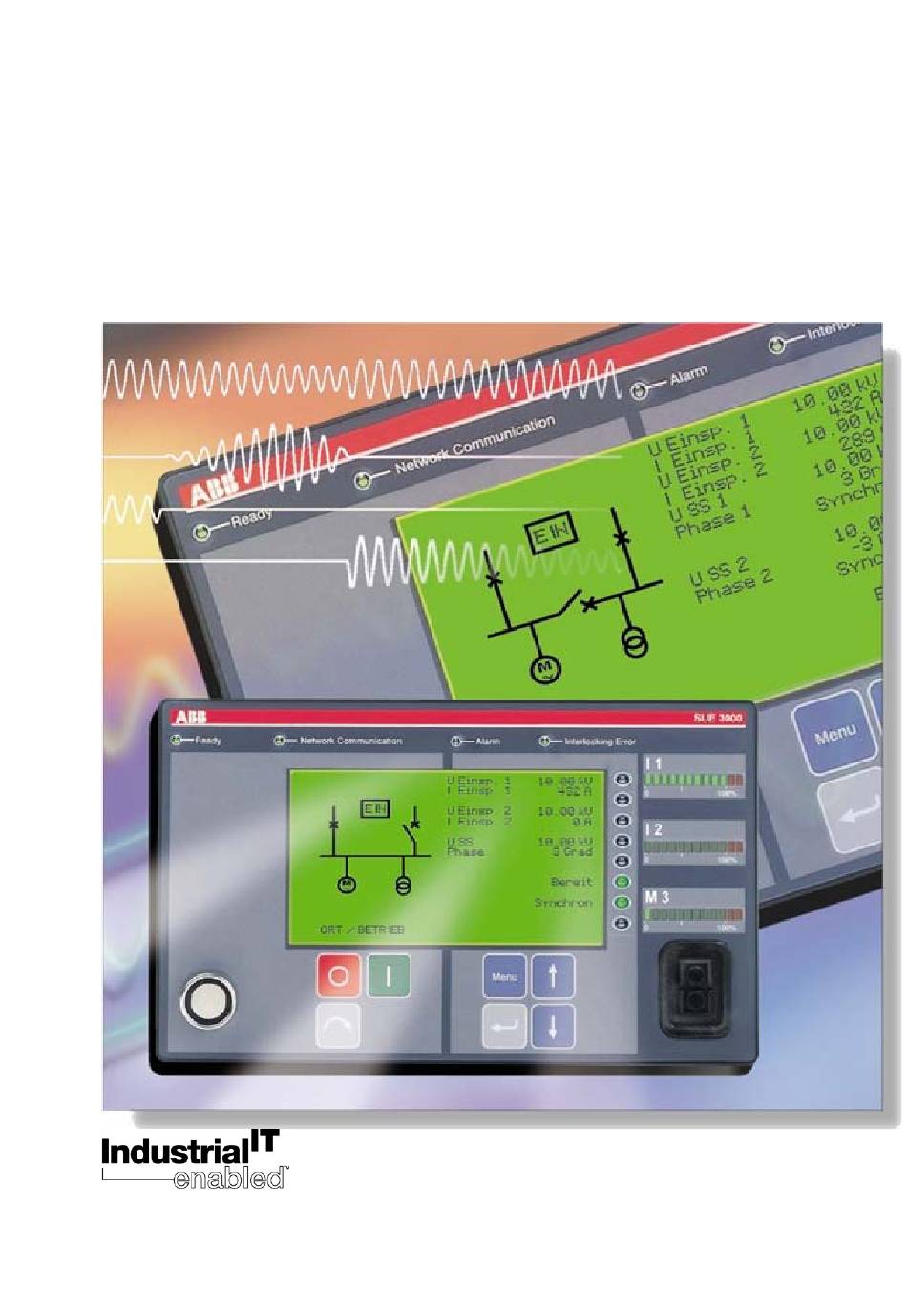

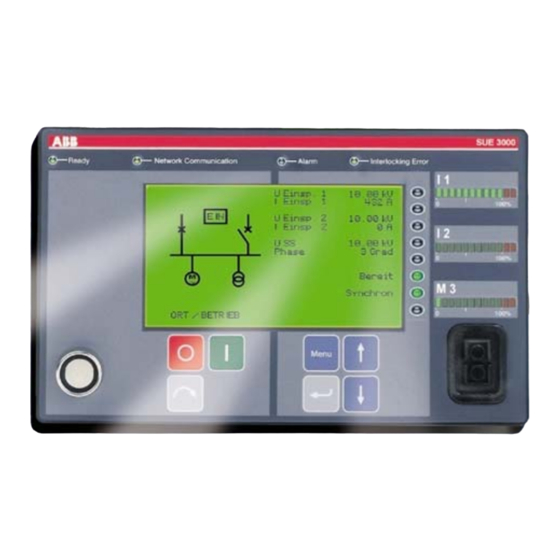

- Seite 1 Protect Schnellumschalteinrichtung SUE 3000 Produktbeschreibung 1HDK400075de...
- Seite 2 Dieses Produkt wurde von ABB zertifiziert als Industrial Enabled™ - Information Level. Alle Produktin- formationen werden in einem interaktiven elektronischen Format zur Verfügung gestellt, die auf ABB Aspect Object™ Technology basiert. Industrial von ABB stellt sicher, das alle Unternehmensteile mit den entspre- chenden Werkzeugen ausgestattet sind, die für Installation, Betrieb, Wartung und einen wirtschaftlichen Be-...
-
Seite 3: Inhaltsverzeichnis
Protect IT Schnellumschalteinrichtung SUE 3000 Produktbeschreibung Inhalt Allgemeines ............................5 Schaltanlagenkonfiguration mit zwei Leistungsschaltern...............5 Sammelschiene mit zwei Einspeisungen und einer Sammelschienenkupplung ......6 Voraussetzungen für den optimalen Einsatz der SUE 3000............6 Einbindung..............................6 Schnittstellen ..........................6 Anregung der SUE 3000 ........................7 Aufbau ..............................7 Betrieb ..............................8 Funktionsweise..........................9 Permanente Berechnung der Netzverhältnisse ................9 Umschaltmodi............................9... - Seite 4 Protect IT Schnellumschalteinrichtung SUE 3000 Produktbeschreibung 10.2 Strom- und Spannungswandler....................16 10.2.1 Bemessungsgrößen......................16 10.2.2 Thermische Belastbarkeit .....................16 10.2.3 Strom- und Spannungssensoren ..................16 10.3 Binäre Ein- und Ausgänge ......................16 10.3.1 Binäre I/O-Karte mit konventionellen Relais (BIO2) .............17 10.3.2 Binäre I/O-Karte mit statischen Relais................17 10.4 Schnittstellen ..........................17 10.4.1 An der Bedieneinheit ....................17...
-
Seite 5: Allgemeines
Betrieb der Anlage wesentlich Diese Anordnung wird häufig in Eigenbedarfsanla- vereinfacht. gen thermischer Kraftwerke eingesetzt. Eine der ABB verfügt als langjähriger Lieferant von Schnell- beiden Einspeisungen speist normalerweise die umschalteinrichtungen mit weltweit über 1600 aus- Sammelschiene. Ein Leistungsschalter ist einge- gelieferten Systemen und Geräten über ein einzig-... -
Seite 6: Sammelschiene Mit Zwei Einspeisungen Und Einer Sammelschienenkupplung
Protect IT Schnellumschalteinrichtung SUE 3000 Produktbeschreibung auf die zweite Einspeisung um. Nach erfolgter Um- Voraussetzungen für den schaltung wird die Sammelschiene von der zweiten optimalen Einsatz der SUE 3000 Einspeisung weiterversorgt. Wenn die Hauptein- speisung wieder in Betrieb ist, kann eine manuell Um einen optimalen Einsatz der SUE 3000 sicher- ausführte Rückschaltung erfolgen und der Normal- zustellen, sollten die folgenden Voraussetzungen... -
Seite 7: Anregung Der Sue 3000
Protect IT Schnellumschalteinrichtung SUE 3000 Produktbeschreibung Analoge Ausgabekarte Analogeingabekarte Kommunikationskarte Schutz (Block-, Trafo-, Differential-, Kabel-, Über- strom-, Unterspannungsschutz, etc.) 0/4..20mA 0/4..20mA KP Kommunika- tions-Prozessor Warte (Fernsteuerung, Meldeanlage) AE 1 Hilfsspannungsversorgung (DC-Einspeisung) AE 2 AE 3 µC AE 4 Phasenvergleich AE 5 Steuerung AE 6 Analogwertmessung... -
Seite 8: Betrieb
Optional stehen maximal vier Analogausgänge mit 0 bzw. 4 bis 20 mA zur Verfügung Abbildung 5: Schnellumschalteinrichtung SUE 3000, eingebaut in einen Optionale Kommunikationsschnittstelle zur ABB separaten Steuerschrank Stationsleittechnik oder zu einem Fremdleitsystem Die in Abbildung 11 dargestellte Bedieneinheit ist... -
Seite 9: Funktionsweise
Protect IT Schnellumschalteinrichtung SUE 3000 Produktbeschreibung Funktionsweise Permanente Berechnung der Netzverhältnisse Eine wesentliche Aufgabe der SUE 3000 ist, im Fall einer Anregung sicherzustellen, dass eine mi- Ein äußerst wichtiges Merkmal der Schnellum- nimal kurze Umschaltzeit erreicht wird, bei der die schalteinrichtung SUE 3000 ist, dass die genann- Ausgleichsvorgänge während der Umschaltung für ten Synchronismuskriterien ständig zur Verfügung... -
Seite 10: Kurzzeitumschaltung
Protect IT Schnellumschalteinrichtung SUE 3000 Produktbeschreibung Kurzzeitumschaltung schen Gründen eine Kurzzeitumschaltung nicht durchgeführt werden kann. Die Durchführung von Kurzzeitumschaltungen ist Zunächst wird die bisherige Einspeisung unverzö- das bevorzugte und wichtigste Funktionsprinzip gert abgeschaltet. Danach sind die angeschlosse- der SUE 3000. nen Verbraucher ohne Einspeisung und laufen Eine Kurzzeitumschaltung erfolgt, wenn Haupt- gemäß... -
Seite 11: Restspannungsabhängige Umschaltung
Protect IT Schnellumschalteinrichtung SUE 3000 Produktbeschreibung Reserve dϕ ϕ Abbildung 8: Oszillogramm einer Schwe- bungsumschaltung Spannung der Sammelschiene Differenzspannung zwischen Reserve- und Sammelschienenspannung Strom der Haupteinspeisung Abbildung 7: Zeigerdiagramm einer Schwebungsumschaltung Strom der Reserveeinspeisung Umschaltdauer Zuschaltfenster (abhängig von der LS- Ein-Eigenzeit und dϕ/dt) Für eine Schwebungsumschaltung müssen pro- Spannung der Reserveeinspeisung... -
Seite 12: Zeitgesteuerte Umschaltung
Alle erforderlichen Funktionen der Schnellum- Zusammenfassung schalteinrichtung können in Zusammenarbeit mit ABB spezifiziert und umgesetzt werden. Diese Ap- Ein ganz wesentliches Merkmal der Schnellum- plikation wird in der SUE 3000 gespeichert und an schalteinrichtung SUE 3000 ist, dass die Auswahl den Anwender zusammen mit der Schaltanlage des durchgeführten Umschaltmodus dynamisch an... -
Seite 13: Parametrierung
Protect IT Schnellumschalteinrichtung SUE 3000 Produktbeschreibung des multifunktionalen Gerätes beim Betrieb und bei Verschiedene FLIP-FLOP – Bausteine Funktionsüberprüfungen ausgenutzt werden kann. Zähler-Bausteine Bedingt durch viele individuelle Gestaltungsmög- lichkeiten einer Schaltanlage und die betrieblichen Zeitglieder Kriterien können zusätzliche Verriegelungen, Frei- Impulsgeneratoren gaben oder Blockierungen mit anderen Komponen- ten erforderlich sein. -
Seite 14: Veränderliche Parameter
Protect IT Schnellumschalteinrichtung SUE 3000 Produktbeschreibung Restspannungswert der 0,2 – 0,55 x U Zeiteinstellungen für verschiedene Funktionen Sammelschiene (0,4 x U Es kann durch anlagenspezifische Projektierung bei dem die restspan- auf die zeitlichen Bezüge innerhalb der logischen nungsabhängige Zuschal- Steuerung Einfluss genommen werden: tung erfolgt Zeitgesteuerte Umschaltung Unterspannungswert der... -
Seite 15: Statusmeldungen
Protect IT Schnellumschalteinrichtung SUE 3000 Produktbeschreibung wiedergegeben. Die rechte Hälfte ist für Klartext, LED Signalisierung wie beispielsweise Messwerte, Beschreibung für das Haupt bzw. zugehörige Untermenü, Schutz- Für die Signalisierung sind acht freiprogrammier- signale, und Ereignisprotokollierung reserviert. bare, dreifarbige LEDs angeordnet. Durch die Me- nügestaltung kann Anzahl... -
Seite 16: Prüfungen, Qualitätswesen
Höchstmaß an Sicherheit. gänge der binären Signale sind mit Optokopplern versehen. Bei den meisten Anwendungen werden Das bei ABB in Jahrzehnten erworbene Know-how für binäre Ausgänge konventionelle (mechanische) in Planung, Fertigung und Applikation von Schnell- Relais verwendet. Für besondere Anforderungen,... -
Seite 17: Binäre I/O-Karte Mit Konventionellen Relais (Bio2)
Protect IT Schnellumschalteinrichtung SUE 3000 Produktbeschreibung bei denen die mechanischen Relais nicht ausrei- Anzahl der Leistungs- 2 je Karte chend kurze Schaltzeiten aufweisen, können alter- ausgänge zur Schal- terspulenbetätigung nativ auch I/O-Karten mit statischen Relais als bi- näre Ausgänge eingesetzt werden. Generell kön- Maximale Schaltspan- 48 ... -
Seite 18: Analogausgabekarte (Optional)
10.8.1 Zentraleinheit LWL oder mit Standard SMA Steckern für Glas LWL (Multimode Faser) Gehäuse IP20 LON (nach ABB LAG 1.4) optisch mit Standard ST Steckern für Glas LWL (Multimode Faser) 10.8.2 Bedieneinheit IEC 60870-5-103 mit Erweiterung gemäß VDEW Frontseite IP54 optische Schnittstelle mit Standard ST Steckern für... -
Seite 19: Lieferbare Ausführungen
Protect IT Schnellumschalteinrichtung SUE 3000 Produktbeschreibung EMV-Vorschriften. Konkret ist das Gerät gemäß der folgenden Standards typgeprüft: Elektromagentische Verträglichkeit und Produkti- onsstandard nach IEC 60255 Elektromagnetische Verträglichkeit nach EN 61000 Produktstandard für Messrelais und Schutzgeräte gem. EN 50263 Allgemeine Spezifikation für Hochspannungs- schaltanlagen EN 60694... -
Seite 20: Klimatische Bedingungen
Protect IT Schnellumschalteinrichtung SUE 3000 Produktbeschreibung 12.5 Klimatische Bedingungen Kältebeanspruchung gem. IEC 60068-2-1 Wärmebeanspruchung gem. IEC 60068-2-2 13 Produktinformationen ABB Calor Emag Hochspannung GmbH Abt. CHS/HS Käfertaler Straße 258 68167 Mannheim Deutschland Telefon: +49 (0)621/381-6917 Fax: +49 (0)621/381-6848 Email: ralf.krumm@de.abb.com Internet : www.abb.com...
