ABB SCU200 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ABB Anleitungen
  4. Industrielle Ausrüstung
  5. SCU200
  6. Bedienungsanleitung
ABB SCU200 Bedienungsanleitung

ABB SCU200 Bedienungsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

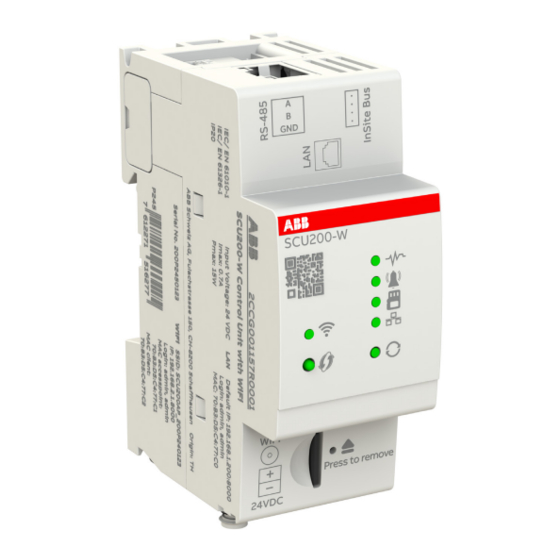

INSITE ENERGIEMANAGEMENTSYSTEM
SCU200
Bedienungsanleitung

Werbung

loading

Verwandte Anleitungen für ABB SCU200

Inhaltszusammenfassung für ABB SCU200

  • Seite 1 INSITE ENERGIEMANAGEMENTSYSTEM SCU200 Bedienungsanleitung...
  • Seite 3 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM Inhaltsverzeichnis 1.Allgemeine Informationen ...................6 1.1.Gebrauch und Aufbewahrung des Handbuchs ..........6 1.1.1.Aufbewahrung ........................6 1.1.2.Urheberrecht ........................6 1.1.3.Haftungsausschluss ......................6 1.1.4.Marke ...........................6 1.1.5.Bedeutung der Symbole ....................6 1.2.Reinigung ........................7 1.3.Anschluss an das Stromnetz .................7 1.4.Trennung vom Netz oder Verbindungen zum Netz...........7 1.5.Sicherheitshinweise ....................7 1.6.Entsorgung .......................7...
  • Seite 4 6.3.1.Anlagenübersicht ......................44 6.3.2.Verträge ..........................44 6.3.3.Verlaufswerte ........................46 6.3.4.Importieren/Exportieren ..................... 46 6.4.Lastmanagement ....................47 6.4.1.Steuerung .........................47 6.4.2.Verbessertes intelligentes Laden mit ABB Terra AC-Ladegeräten ......47 6.4.3.Automatisierungen ....................... 49 6.5.Meine Anlage ......................51 6.5.1.Geräte ..........................51 6.5.2.Vordefinierte Geräte ...................... 60 6.5.3.Gruppen ........................... 60 6.6.Diagnose ........................61 6.6.1.Ereignisprotokoll ......................61...
  • Seite 5 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 7.SCU200 Kommunikationsschnittstellen ............80 7.1.Ablesungen des Modbus TCP/RTU ..............80 7.1.1.Lesewerte des CMS-Stromsensors ................82 7.1.2.Ablesungen des Energiezählermoduls ............... 84 7.1.3.Ablesungen der E/A-Module ..................87 7.1.4.Ablesungen der Smart Auxiliary ...................91 7.1.5.Auslesungen der ABB-Zähler ..................91 7.1.6.Ablesungen des Modbus TCP/RTU ................91 7.2.Drahtloser M-Bus ....................
  • Seite 6 Die in diesem Dokument enthaltenen Informationen können ohne vorherige Ankündigung geändert werden und können nicht als Verpflichtung von ABB Ltd. angesehen werden. ABB Ltd. haftet nicht für Fehler, die in diesem Dokument erscheinen könnten. ABB Ltd. haftet unter keinen Umständen für direkte, indirekte, besondere, zufällige Schäden oder Folgeschäden jeglicher Art, die sich aus der Verwendung...
  • Seite 7 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 1.2.Reinigung Verwenden Sie ein trockenes Tuch. 1.3.Anschluss an das Stromnetz Beim Anschluss des Geräts an das Stromnetz muss ein Schalter oder Trennschalter für den Anschluss an das Stromnetz vorhanden sein. Der Schalter oder Trennschalter muss sich an geeigneter Stelle befinden, leicht erreichbar und als Trennvorrichtung für das Gerät gekennzeichnet sein.
  • Seite 8 SCU200, das Netzwerk, sein System und seine Schnittstellen vor jeder Art von Sicherheitsverletzungen, unbefugtem Zugriff, Störungen, Eindringen, Datenlecks und/oder Daten- oder Informatios-Diebstahl zu schützen. ABB S.p.A. und die mit ihr verbundenen Unternehmen haften nicht für Schäden und/oder Verluste im Zusammenhang mit solchen Sicherheitsverletzungen, unbefugtem Zugriff, Eingriffen, Eindringlingen, Lecks und/oder Daten- oder Informations-Dienstahl.
  • Seite 9 Das InSite Energiemanagementsystem ist ein Überwachungssystem, das einen vollständigen Überblick über die Systemleistungen bietet und somit Energie- und Anlagenmanagement ermöglicht. Das System besteht aus einer Steuereinheit (SCU200) und verschiedenen Modulen, die einfach über eine mechanische Kopplung mit der Steuereinheit verbunden sind: Energiezählermodul (INS-E3), Stromversorgungsmodul (INS-PS-1), drahtloses M-Bus-Modul (INS-WM) und intelligentes Hilfs- und Signalmodul (INS-S/H).
  • Seite 10 Rücksetzung auf die Werkseinstellungen ausgeführt. Die Taste muss so lange gedrückt gehalten werden, bis die Statusdiode orange blinkt. Reset-Taste Nach einem erfolgreichen Abschluss des Verfahrens wird der Neustart automatisch eingeleitet. Wenn die Taste für 3 bis 10 Sekunden gedrückt wird, wird die SCU200 neu gestartet.
  • Seite 11 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 2.2.Stromsensoren CMS - Bus CMS - Bus Schnittstelle Schnittstelle Öffnung für den elektrischen Leiter Drucktaste Drucktaste • LED-Status der Stromsensoren Display Funktion Sensor ist online und im Messmodus. In der Konfiguration gibt es eine Möglichkeit, die LEDs aller Sensoren nach einer bestimmten Zeit auszuschalten.
  • Seite 12 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 2.2.1.Übersicht der Sensoren InSite Ener- giemanage- mentsystem, SMISSLINE S800 DIN-Schiene Kabelbinder Montagever- für alle für MCBs für Sicherun- für alle S800- allgemein allgemein fahren MCBs, RCDs, (S200, gshalter E90 Geräte mit verwendbar verwendbar RCBOs mit SMISSLINE) (1000VDC) Käfigklemm-...
  • Seite 13 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 2.3.E/A-Module Die Palette der E/A-Module besteht aus: • Eingangsmodul mit 4 Eingängen • Ausgangsmodul mit 4 Ausgängen • Eingangs- und Ausgangsmodul mit 2 Eingängen und 2 Ausgängen InSite-bus Schnittstelle Drucktaste Schraubenlose Klemmen • Modul LED-Status: Display Funktion Das Modul ist online und im normalen Betriebsmodus.
  • Seite 14 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 2.4.Stromversorgungsmodule SEITENANSICHT VORDERANSICHT Modularer Modularer Busanschluss Busanschluss (Ausgang) (Eingang) Status-LED DRAUFSICHT Wechselstromeingang N L1 • LED Display Funktion Das Gerät ist ausgeschaltet Grün leuchtet Das Gerät ist eingeschaltet Grün blinkt schnell Keine Angaben Grün blinkt langsam Keine Angaben...
  • Seite 15 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 2.5.Energiezähler-Modul VORDERANSICHT DRAUFSICHT UNTERSICHT Modularer Spannung- Busanschluss CTS-Stromwandler für smessung (Ausgang) CT1 (L1), CT2 (L2), CT3 (L3) L1 , L2 , L3, N Status-LED LED kWH-Impulse SEITENANSICHTEN Modularer Modularer Busanschluss Busanschluss (Eingang) (Ausgang) • LED-Status Display Funktion Grün leuchtet...
  • Seite 16 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 2.6.Kommunikationsmodule 2.6.1.Drahtloses M-Bus-Modul VORDERANSICHT Modularer Busanschluss (Ausgang) Status-LED LED-ANSCHLUSS Modularer Busanschluss (Eingang) SEITENANSICHTEN Modularer Busanschluss (Ausgang) SMA-Anschluss (externe Antenne) • LED-Status Display Funktion Das Gerät ist ausgeschaltet Grün leuchtet Das Gerät ist eingeschaltet, die Modbus-ID ist zugewiesen Grün blinkt schnell...
  • Seite 17 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 2.7.Intelligentes Zubehör 2.7.1.Intelligenter Signal-/Hilfskontakt VORDERANSICHT Zuweisungstaste LED-ANSCHLUSS Status-LED DRAUFSICHT Modularer BUS-Anschluss • LED-Status Display Funktion Blau leuchtet Zuweisung OK Keine Stromversorgung Blinkt langsam Normalmodus, kein Modbus zugewiesen Blinkt schnell Abfragefunktion • LED-Anschluss Display Funktion Orange leuchtet Hauptgerät ausgelöst Hauptgerät Normalmodus oder Kippschalter...
  • Seite 18 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 2.8.InSite-Zubehör • InSite-Flachkabel Das Flachkabel INS105 ist ein 4-poliges Kabel zum Anschluss mehrerer Sensoren und E/A-Module an eine Steuereinheit. Bitte beachten Sie, dass die mögliche Kabellänge des InSite-Flachkabels von der Anzahl und Form der Sensoren sowie von der Anzahl der angeschlossenen E/A-Module abhängt.
  • Seite 19 Bis zu 16 Modbus TCP- und 16 Modbus RTU-Geräte Montageverfahren 35 mm DIN-Schiene (DIN 5022) Schutzart IP20 Abmessungen [mm] 35,8x87x64,9 (2M) Gewicht Betriebstemperatur [°C] -25... +55 Lagertemperatur [°C] -40... +85 Betriebshöhe 0... 2000 IEC61010-1 Standards IEC61326-1 *nur in SCU200-W verfügbar...
  • Seite 20 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 3.2.Gesamtabmessungen und technische Daten E/A-Module 35,8 Eingangsmodul Ausgangsmodul Ein- und DM11 DM00 Ausgangsmodul DM10 2 Eingänge + Anzahl der digitalen Kanäle 4 Eingänge 4 Ausgänge 2 Ausgänge Aktiver Eingang: Aktiver Eingang: Relaisausgang: 22-26 VDC Spannung* 22-26 VDC...
  • Seite 21 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 3.2.1.Kompatible Geräte Zu den mit den E/A-Modulen kompatiblen Geräten gehören Molded Case-Schutzschalter (MCCBs), Zubehör von DIN-Schienen-Schutzgeräten, Überspannungsschutzgeräte und Zählern mit Impulsausgang. • Die mit den E/A-Modulen kompatiblen ABB-Serien sind: Molded Case-Schutzschalter Tmax XT Miniatur-Schutzschalter Fehlerstromschutzschalter S 200 RCCBs –...
  • Seite 22 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 3.3.Gesamtabmessungen und technische Daten - InSite-Module 3.3.1.Stromversorgungsmodul 17,5 Technische Merkmale Einheit Beschreibung 100...240 VAC +/-10% Versorgungsspannung 110...350 VDC (einschließlich Toleranz) Verbindung Massivleiter 0,14 ... 1,5 AWG Massivleiter [AWG] 28-16 Feindrahtiger Leiter 0,14 ... 1,5 AWG feindrahtiger Leiter...
  • Seite 23 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 3.3.2.Energiezähler-Modul 17,5 Technische Merkmale Einheit Beschreibung Versorgungsspannung [VDC] Wird vom modularen InSite-Bus geliefert Verbindung Modularer InSite-Bus Stromverbrauch Netzwerktyp Dreiphasig + N Spannungseingangsanschluss Schraubenloser Klemmenblock Spannungsspezifischer Messbereich [VAC] 80-240 (L1,2,3-N) (volle Genauigkeit) Spannungsgrenze beim Betrieb [VAC] 0 - 277...
  • Seite 24 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 3.3.3.Drahtloses M-Bus-Modul 17,5 Technische Merkmale Einheit Beschreibung Versorgungsspannung [VDC] Wird vom modularen InSite-Bus geliefert Verbindung Modularer InSite-Bus Stromverbrauch Kommunikationsprotokoll Drahtloser M-Bus RF Modus C1 und T1 Frequenzband [MHz] 868,95 Max. RF-Ausgangsleistung RF-Modus – nur Empfänger Max. RF-Eingangsleistung...
  • Seite 25 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 3.3.4.Intelligenter Hilfs- und Signalkontakt Technische Merkmale Einheit Beschreibung SSD Versorgungsspannung [VDC] Wird vom modularen InSite-Bus geliefert Verbindung Modularer InSite-Bus Leistungsverlust Montageposition Rechts S2CHR (x2) Steckbares Zubehör S2C-S/HR (x2) Miniatur-Schutzschalter Geeignet für Produktklasse Fehlerstromschutzschalter Detektionsgeräte für Lichtbogenfehler MCBs S200-Serie, S300P RCDs F200, DS201 Geeignet für...
  • Seite 26 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 4.Installation und Verdrahtung • Garantie Die Sicherheit des Betriebs ist gewährleistet, wenn die Montagearbeiten gemäß dieser Betriebsanleitung durchgeführt wurden. Darüber hinaus müssen die Hinweise im Handbuch beachtet werden. • Berechtigtes Personal Montage-, Anschluss- und Demontagearbeiten dürfen nur von autorisiertem und qualifiziertem Personal durchgeführt werden.
  • Seite 27 AWG 28-16 8...9 mm max. 1 mm AWG 28-17 10 mm Um die SCU200 mit 24 VDC zu versorgen, schließen Sie zuerst die Kabel an den Adapter an und stecken Sie diesen dann in den Anschluss an 24 VDC des SCU200.
  • Seite 28 Sie den Stecker an der rechten Seite des InSite-Erweiterungsmoduls ein. Achten Sie auf die richtige Verriegelung zwischen den Modulen. Achtung: Falls ein oder mehrere Erweiterungsmodule zu SCU200 / SCU200-W hinzugefügt werden müssen, stecken Sie sie alle zuerst ein, bevor Sie sie auf der DIN-Schiene montieren.
  • Seite 29 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 4.2.Stromversorgungsmodul • Verdrahtung Fahren Sie nach der Montage der Module auf der DIN-SCHIENE mit dem Anschluss der Kabel fort. Die Versorgungsspannung darf 240 VAC und 350 VDC nicht überschreiten. max. 1.5 mm AWG 28-16 8 ... 9 mm •...
  • Seite 30 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 4.3.Energiezähler-Modul • Verdrahtung Schließen Sie die gewünschte Anzahl von Phasen an die Spannungsmesseingänge an. Es ist wünschenswert, L1 & N für einphasiges Netzwerk und L1, L2, L3 & N für drei Phasen mit neutralem Netzwerk zu verwenden.
  • Seite 31 4. Drücken Sie ihn mit einer Parallelzange zusammen. Wiederholen Sie den Vorgang an allen anderen Markierungen. Achtung: Falls ein oder mehrere Erweiterungsmodule zu SCU200 / SCU200-W hinzugefügt werden müssen, stecken Sie sie alle zuerst ein, bevor Sie sie auf der DIN-Schiene montieren.
  • Seite 32 2. Führen Sie das Kabel durch die Öffnung des Sensors in das Einbaugerät. Das Kabel muss innerhalb des Sensors isoliert werden! 3. Ziehen Sie dann die Schraube fest. Die Sensoren passen zu ABB MCBs (S200, SMISSLINE) und RCBOs (SMISSLINE). Das Flachbandkabel darf keine Kraft auf den Sensor ausüben, da sonst Messfehler auftreten können. click 1.
  • Seite 33 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM • Sensoren auf DIN-Schiene montieren Die Sensoren können auf allen 35-mm-DIN-Schienen (DIN50022) montiert werden. Das Flachkabel darf keine Kraft auf den Sensor ausüben, da sonst Messfehler auftreten können. 1. Rasten Sie die Halterung auf der DIN-Schiene ein.
  • Seite 34 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 4.4.2.E/A-Module • Montage auf einer 35mm-DIN-Schiene Um die Steuereinheit zu montieren, führen Sie die Schritte 1 und 2 aus. Das Gerät kann waagerecht oder senkrecht montiert werden. Um die Verbindung zu trennen, führen Sie die Schritte 3, 4 und 5 aus.
  • Seite 35 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM Für die Ausgangskanäle ist eine externe Spannungsversorgung mit Überstromschutz (durch Sicherung oder interne Funktionalität) erforderlich. - 24VDC ist der maximale Wert von DC, kann auch niedriger sein. - 230VAC ist der maximale Wert von AC, kann auch niedriger sein.
  • Seite 36 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 5.Zugang zur Steuereinheit und zum Konfigurationsassistenten 5.1.Netzwerk-Verbindung Die folgenden Abschnitte zeigen die Schritte, die zum Einrichten der Steuereinheit SCU200 erforderlich sind. Die Steuereinheit kann in verschiedenen Betriebsmodi verwendet werden: • Direkte LAN-Verbindung • LAN-Verbindung über Router • WLAN •...
  • Seite 37 IP-Adresse eingeben: 192.168.1.5 und Subnetz-Maske: 255.255.255.0 und mit OK bestätigen. Sicherstellen , dass die IP-Adresse im zugewiesenen LAN nicht schon verwendet wird. Falls sie besetzt ist, sind Anpassungen erforderlich. (192.168.1.x; x = 2…199, 201…255). Nun das Gerät mit der Steuereinheit SCU200 verbinden.
  • Seite 38 Webserver gelangen. Dabei ist natürlich zu bedenken, dass man hierzu auch im selben WLAN- Netzwerk sein muss. Die SCU200 kann auch über die am Gehäuse angebrachte WPS-Taste mit einem WLAN- Netzwerk verbunden werden. Dazu muss ein Zugangspunkt (in der Regel ein Heimrouter) ebenfalls über diese Funktion verfügen und wir müssen physischen Zugang zu ihm haben.
  • Seite 39 192.168.3.1 255.255.255.0 (/24) In diesem Szenario ist es kein Problem, die SCU200 über ein beliebiges Netzwerk zu erreichen. Das liegt daran, dass es 3 verschiedene Netzwerke gibt: 192.168.1.0/24, 192.168.2.0/24 und 192.168.3.0/24. Da die Netzwerke unterschiedlich sind, ist das Gerät immer zugänglich.
  • Seite 40 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 5.2.Steuereinheit-Anmeldung Die Web-Bedienoberfläche ist für die Verwendung auf browserbasierten Geräten ausgelegt. Der empfohlene Webbrowser ist Google Chrome, weitere unterstützte Webbrowser sind Safari, Firefox, Opera, Internet Explorer. Startbildschirm (Anmeldung) Geben Sie die IP-Adresse des Geräts in die Adressleiste des Browsers ein.
  • Seite 41 5. Netzwerkverbindung – Es wird konfiguriert, wie das Gerät mit Ihrem Netzwerk verbunden wird. Die SCU200 kann über ein Ethernet-Kabel oder das WLAN-Netzwerk angeschlossen werden. Je nach gewählter Konfiguration und Art der aktuellen Verbindung (über Ethernet oder den Zugangspunkt) wird der Benutzer nach der Konfiguration mit wenigen Schritten angewiesen, eine Verbindung zu Web-UI über eine neue oder dieselbe IP-Adresse herzustellen.
  • Seite 42 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 6.Web-UI 6.1.Struktur 1. Startseite A. Anlagenübersicht B. Verträge 2. Energieüberwachung C. Verlaufswerte a. Importieren D. Import/Export b. Exportieren A. Steuerung A. E/A-Module 3. Lastmanagement B. Automatisierungen a. Stromsensoren b. E/A-Module c. INS-S/H A. Geräte d. Modbus RTU-Geräte 4.
  • Seite 43 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 6.2.Startseite Im Abschnitt Startseite können verschiedene Dashboards erstellt und angepasst werden, um eine sofortige und leicht sichtbare Zusammenfassung der gewünschten Messdaten zu erhalten. Diese Daten können je nach ausgewähltem Widget in verschiedenen Formen angezeigt werden und als Tabelle oder grafisches Diagramm vorliegen.
  • Seite 44 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 6.3.Energieüberwachung 6.3.1.Anlagenübersicht Im Abschnitt Anlagenübersicht kann ein einzelnes Dashboard angepasst werden, um eine sofortige und leicht sichtbare Zusammenfassung der gewünschten Messdaten zu erhalten. Diese Daten können je nach ausgewähltem Widget in verschiedenen Formen angezeigt werden und als Tabelle oder grafisches Diagramm vorliegen.
  • Seite 45 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM activeEnergyNetTotal|kWh reactivePowerL1|var apparentPowerTotal|VA activePowerL1|W reactivePowerL2|var currentL1|A activePowerL2|W reactivePowerL3|var currentL2|A activePowerL3|W reactivePowerTotal|var currentL3|A activePowerTotal|W apparentEnergyImportL1|kVAh currentN|A reactiveEnergyImportL1|kvarh apparentEnergyImportL2|kVAh threePhaseSystemCurrent|A reactiveEnergyImportL2|kvarh apparentEnergyImportL3|kVAh Wasserverbrauch|m3 reactiveEnergyImportL3|kvtarh apparentEnergyImportTotal|kVAh Gasverbrauch|m3 Diese Tag-Funktionalität kann auch in Gruppen verwendet werden. Wenn beispielsweise während der Erstellung von Widgets für Gruppen bestimmte Register mit vordefinierten Tags hinterlegt werden, werden diese Register automatisch zusammengefasst und dargestellt.
  • Seite 46 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 6.3.3.Verlaufswerte Hier ist es möglich, die „Verlaufswerte“ verschiedener Messungen entsprechend der gewählten Kategorie oder Gruppe anzuzeigen. Die Datentypauflösung ist geräteabhängig und bindet das maximale Zeitintervall, das angezeigt werden kann. Alle Geräte müssen zunächst zugeordnet und konfiguriert werden (siehe Meine Anlage -> Geräte).
  • Seite 47 ändern. Vor Abschluss der Aktion wird eine Bestätigungsmeldung angezeigt. 6.4.2.Verbessertes intelligentes Laden mit ABB Terra AC-Ladegeräten Die Integration von ABB TERRA AC-Ladegeräten mit Modbus-Protokollen in die Smart Charging Unit (SCU) ist rationalisierter und effizienter geworden. In diesem Abschnitt werden die wichtigsten Funktionen und Voraussetzungen für die Maximierung der Vorteile dieser Integration beschrieben.
  • Seite 48 • Phasenleistungsfaktor (bei Drehstromzählern sollte auch der Gesamtleistungsfaktor abgebildet werden). 2. ABB Terra AC EV-Ladegerät: Wenn das ABB Terra AC EV-Ladegerät zum System hinzugefügt wird, ist es wichtig, die Option „max Solar“ unter Lastmanagement > Geräte > Modbus RTU/TCP > EVCHARGER auszuwählen.
  • Seite 49 Die automatische Aktion ist für folgendes einstellbar: • E/A-Module, deren Ausgangskanäle bereits in „Meine Anlage – Geräte – E/A-Module“ konfiguriert sind • ABB-Zähler mit E/A-Ports, die auf „Kommunikationsausgang“ konfiguriert sind • Alle RTU-Geräte von Drittanbietern mit konfigurierten beschreibbaren Registern Die Konfiguration der E-Mail-Benachrichtigung kann auf folgende Werte eingestellt werden: - Dediziert: Die E-Mail wird sofort nach jedem Automatisierungsereignis gesendet.
  • Seite 50 Stellt den Wert des Registers ein, das eingestellt werden soll (für andere Geräte) Für ABB Terra AC ist es mit den vordefinierten Deskriptoren möglich, in Automatisierungen drei Register hinzuzufügen, nämlich: Ladegrenze festlegen, Steckdose ver-/entriegeln, Ladevorgang beenden. Das eingestellte Ladelimit kann zwischen 0 und X (in Ampere) eingestellt werden und für Steckdose ver-/ entriegeln (0 = Steckdose entriegeln, 1 = Steckdose verriegeln) kann der Wert wie für Ladevorgang...
  • Seite 51 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 6.5.Meine Anlage 6.5.1.Geräte Für jedes hinzugefügte Gerät wird der Status als Punktanzeigefarben mit dem richtigen Tooltip angezeigt ● Grün Das Gerät ist zugeordnet/konfiguriert und voll betriebsbereit ● Das Gerät ist nicht zugeordnet oder reagiert nicht Gerät ist zugewiesen und betriebsbereit, aber antwortet nur teilweise.
  • Seite 52 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM [Zeile anklicken] Durch Anklicken einer Zeile wird die Zeile hellblau hinterlegt. Zusätzlich beginnt die LED des ausgewählten Sensors zu blinken. Achten Sie darauf, dass Sie in der Phasenspalte die richtige Phase auswählen, an der der Stromsensor installiert ist. Bei Bedarf die Leistungsfaktorquelle auf einen Wert ändern, der dem PF der gemessenen Last entspricht.
  • Seite 53 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM Definition der E/A-Module Modbus ID Identifikationsnummer des E/A-Moduls Typ des Er wird automatisch erkannt, wenn das Modul hinzugefügt und zugewiesen E/A-Moduls wird. Name des Es ist möglich, den Modulnamen zu definieren E/A-Moduls Port Portnummer zwischen 1 und 4 Signaltyp Es ist möglich, den Kanaltyp aus dem Dropdown-Menü...
  • Seite 54 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM • INS-S/H Eine neue INS-S/H Modbus-ID anlegen und diese dann durch Anklicken der Taste Neues INS-S/H hinzufügen und des INS-S/H dem physikalischen Modul zuweisen zuweisen (Hinweis: Auf eine Bestätigung warten, bevor das nächste INS-S/H zugewiesen wird). Eine neue INS-S/H Modbus-ID erstellen, indem diese automatisch und zufällig...
  • Seite 55 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM • Modbus RTU-Geräte In diesem Abschnitt können Modbus RTU-Geräte hinzugefügt werden, die mit dem SCU200 verbunden sind. Es ist möglich, den Gerätedeskriptor mit konfigurierten Registern herunterzuladen oder den zuvor vorbereiteten/konfigurierten Deskriptor hochzuladen. Die maximale Anzahl der Register pro einzelnem Gerät beträgt 128. Die maximale Länge des Registernamens (Variable) beträgt 128.
  • Seite 56 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM Definitionen der Modbus RTU Adresse Register-Adresse zuweisen (zwischen 0 und 65535). Wählt die vordefinierte Kategorie des Registers aus oder fügt neue Kategorie hinzu. Wählt das vordefinierte Register aus oder fügt ein neues hinzu. Wert Für vordefinierte Register sind einige Felder bereits ausgefüllt und können nicht geändert werden.
  • Seite 57 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM • Modbus TCP-Geräte In diesem Abschnitt können Modbus TCP-Geräte hinzugefügt werden, die mit dem SCU200 verbunden sind. Es ist möglich, den Gerätedeskriptor mit konfigurierten Registern herunterzuladen oder den zuvor vorbereiteten/konfigurierten Deskriptor hochzuladen. Das vordefinierte Gerätemodell auswählen. Wenn es nicht Gerätemodell...
  • Seite 58 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM Definitionen der Modbus TCP-Geräte Adresse Register-Adresse zuweisen (zwischen 0 und 65535). Kategorie Wählt die vordefinierte Kategorie des Registers aus oder fügt neue hinzu. Wählt das vordefinierte Register aus oder fügt ein neues hinzu. Für Wert vordefinierte Register sind einige Felder bereits ausgefüllt und können nicht geändert werden.
  • Seite 59 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM • Drahtloser M-Bus Drahtlose M-Bus-Module, die an die SCU200 angeschlossen sind, werden während des Systemstarts automatisch zugewiesen. Die Modbus-IDs der bereits zugewiesenen Geräte können gelöscht werden, dann wird die Bestätigung des erforderlichen Neustarts des Geräts angezeigt. Nach dem Neustart werden alle Drahtlosen M-Bus- Module automatisch zugewiesen.
  • Seite 60 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 6.5.2.Vordefinierte Geräte Derzeit sind die folgenden Geräte in der SCU 200 sowohl über Modbus RTU als auch TCP vordefiniert (falls verfügbar) Gerätename Modelltyp ABB TERRA AC FW: 1.6.9 (für alle MID- und EG-Versionen) Alle Modelle Alle Modelle...
  • Seite 61 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 6.6.Diagnose 6.6.1.Ereignisprotokoll Hier ist es möglich, alle aufgetretenen Ereignisse in der Tabelle mit Seitenangaben anzuzeigen. Die Zeilen können sortiert und/oder gefiltert werden, indem die Header angeklickt und der gewünschte Wert aus den Dropdown-Listen ausgewählt wird. Ereignisse müssen zuvor in der Seite „Diagnose -> Konfiguration“ eingestellt werden.
  • Seite 62 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 6.6.3.Konfiguration Auf dieser Seite können die Ereignisse eingestellt werden. Wenn ein neues Gerät hinzugefügt wird, werden die Ereignisse „Kommunikationsausfall“ und „Kommunikationswiederherstellung“ automatisch konfiguriert, um den Verbindungsstatus für dieses Gerät zu überwachen. Wenn ein Ereignis auftritt, wird es im Abschnitt „Diagnose - Ereignisprotokoll“ angezeigt. Ein Ereignis kann nach Überschreiten der gewählten Grenzwerte (Cross-up), nach Unterschreiten der gewählten Grenzwerte (Cross-down) für...
  • Seite 63 10 Minuten dauern. Es muss sichergestellt werden, dass keine Firewall den NTP-Server blockiert. Die interne Uhrzeit des Gerätes überprüfen, um den korrekten Betrieb des SCU200 zu gewährleisten. Wenn sie nicht korrekt ist, muss sie manuell eingestellt werden. Es ist zu beachten, dass falsche Einstellungen von Datum und Uhrzeit zu Fehlfunktionen des Geräts führen können.
  • Seite 64 Konfiguration ordnungsgemäß im internen Speicher gespeichert werden. Alle plötzlichen Stromausfälle werden gezählt und nach 32 unsicheren Abschaltungen innerhalb eines Zeitintervalls unter 4 Stunden wird das Gerät gesperrt. Für die Entsperrung muss die SCU200 für mindestens 4 Stunden eingeschaltet und dann neu gestartet werden.
  • Seite 65 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM • UI-Designthemen In diesem Abschnitt ist es möglich, das Erscheinungsbild der Web-UI zu ändern - Sie können ein helles oder dunkles Design festlegen 6.7.2.Kommunikation • IP Die folgenden Informationen müssen eingestellt werden, um über die IP korrekt auf die Benutzeroberfläche zugreifen zu können:...
  • Seite 66 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM • WLAN Bei SCU200-W-Versionen kann die SCU dem internen Netzwerk über die WLAN zugewiesen werden, ohne dass kabelgebundene Verbindungen erforderlich sind. Die Zugangspunkt- und WLAN-Einstellungen können über diese Registerkarte verwaltet werden. Hier sind die Zugangspunkt- und WLAN-Einstellungen verwaltbar.
  • Seite 67 Endpunkt gibt Systemgeräte-Metadaten zurück, die alle konfigurierten Geräte mit verfügbaren Registern enthalten. POST /api/v1/data Mit dem Endpunkt können Online- und Verlaufsdaten von der SCU200 abgerufen werden. Variablen müssen in einem JSON-Body einer POST-Anfrage bereitgestellt werden. Sie können aus Gerätedeskriptoren oder Metadaten-Endpunkten gelesen werden. Objekt-IDs können vom Metadaten- Endpunkt gelesen werden.
  • Seite 68 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM //„Typ“: Online oder Verlauf “type”: “online”, “values”: { // object_id: [variables] „415“: [“currentTrms”, “currentAc”, “currentDc”], „389“: [“voltageL1”] //”begin_timestamp”: nur für Verlauf “begin_timestamp”: 1663231649, //”end_timestamp”: nur für Verlauf “end_timestamp”: 1663318059, //„resolution”: nur für Verlauf, mögliche Werte sind ‘30s’, ‘15min’, ‘1h’, ‘1Tag’, ‘1Monat’, der maximale Datenbereich beträgt 1000 Beispiele pro Zeitraum (oder 12 für 1 Monat)
  • Seite 69 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM Historical values e.g. “data”: [ “values”: { „415“: [“currentTrms”, “currentAc”, “currentDc”], „389“: [“voltageL1”] “type”: “historical”, “begin_timestamp”: 1669770000, “end_timestamp”: 1669794623, “resolution”: „1h“ Antwort: “id”: „scu200hs“, „IP“: „192.168.1.200“, “data”: [ “timestamp”: 1669791600, “values”: { „389“: { “voltageL1”: „-“ „415“: { “currentTrms”: „-“,...
  • Seite 70 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM “currentAc”: 0,07456666976213455, “currentDc”: 0,08336666971445084 “timestamp”: 1669784400, “values”: { „389“: { “voltageL1”: 246,45889282226562 „415“: { “currentTrms”: 0,11598055809736252, “currentAc”: 0,07455277442932129, “currentDc”: 0,08405833691358566 “timestamp”: 1669780800, “values”: { „389“: { “voltageL1”: 247,96444702148438 „415“: { “currentTrms”: 0,11795832961797714, “currentAc”: 0,07485000044107437, “currentDc”: 0,08624166995286942 “timestamp”: 1669777200, “values”: {...
  • Seite 71 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM “values”: { „389“: { “voltageL1”: 249,10472106933594 „415“: { “currentTrms”: 0,11900000274181366, “currentAc”: 0,07471388578414917, “currentDc”: 0,0877000018954277 “timestamp”: 1669770000, “values”: { „389“: { “voltageL1”: 249,11721801757812 „415“: { “currentTrms”: 0,11949722468852997, “currentAc”: 0,07449444383382797, “currentDc”: 0,08879444748163223 POST /api/v1/write Mit dem Endpunkt können die Werte direkt in Geräteregister (Variablen) geschrieben werden, die als beschreibbare Register konfiguriert sind.
  • Seite 72 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM “object_id”: 567, “variable”: “CT ratio L1L2L3”, “value”: 7 Antwort: “id”: „scu200hs“, „IP“: „192.168.1.200“, “data”: [ “variable”: “ output1”, “value”: 1, “object_id”: 389, “status”: -1 }, { “variable”: “CT ratio L1L2L3”, “value”: 7, “object_id”: 567, “status”: 1 /api/v1/certificate...
  • Seite 73 Drücken der Taste „Übernehmen“ gespeichert werden. Danach kann nur ein neues Token für die Abfrage der Daten verwendet werden. 5. Mit diesen Details können Sie den SCU200 REST-API-Endpunkt abfragen. Die Antwort von jedem Endpunkt ist im JSON-Format. Es ist möglich, die Antwort zur weiteren Verarbeitung zu kopieren oder zu speichern.
  • Seite 74 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM E-Mail E-Mail-Einstellungen werden benötigt, um den E-Mail-Datenexport durchzuführen. Stellen Sie sicher, dass die Kommunikation auf SMTP-Port 587 oder 465 (SSL) in Ihrem Netzwerk erlaubt ist. • FTP (erhältlich ab 1.2FW) Sie können die Felder mit Serverdetails (Anmeldedaten) füllen, um den automatischen Datenexport zu genehmigten.
  • Seite 75 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM • MODBUS Hier können Änderungen an den Modbus TCP-Einstellungen vorgenommen werden. Es ist möglich, den Modbus TCP zu deaktivieren oder zu aktivieren. Standardmäßig ist Port 502 eingestellt, bei Bedarf kann die Portnummer geändert werden. 6.7.3.Benutzer Auf dieser Seite kann der „Administrator“ sein Konto verwalten. Durch Klicken auf das Bleistift-Symbol kann der ausgewählte Benutzer bearbeitet und dabei das Passwort und/oder der Benutzername...
  • Seite 76 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 6.7.4.SSL-Zertifikat In diesem Bereich ist es möglich, eine .pem-Datei hochzuladen oder zu erstellen, die einen privaten Schlüssel und ein öffentliches Zertifikat enthält, um eine sichere Verbindung über den Webbrowser herzustellen. • Hochladen Das aktuell vorhandene Zertifikat kann durchsucht, hoch- oder heruntergeladen werden. Ziehen Sie dazu die .pem-Datei per Drag &...
  • Seite 77 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM • Erstellen IP-Adresse Zeigt Ihre aktuell konfigurierte IP-Adresse auf dem Gerät an Subnetz-Maske Zeigt Ihre aktuell konfigurierte Subnetz-Maske auf dem Gerät an Gateway Zeigt Ihre aktuell konfiguriertes Gateway auf dem Gerät an Wenn diese Option aktiviert ist, können Sie ein Zertifikat für das Ganzes Subnetz gesamte Subnetz erzeugen.
  • Seite 78 Es wird dringend empfohlen, die Firmware aus Gründen der Sicherheit und Funktionalität auf die neueste Version zu aktualisieren. Auf der ABB-Website die aktuelle SW-Revision prüfen und die neueste Version der Firmware herunterladen. Nachdem Sie die heruntergeladene Datei angesehen haben, verwenden Sie bitte die Schaltfläche „Datei aktualisieren“, um die neue Firmware in das Gerät zu übertragen.
  • Seite 79 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM...
  • Seite 80 Byte ist, das höchstwertige Byte zuerst gesendet wird. Beispiel: 1234h → zuerst 12h, dann 34h. • Physikalische Schnittstelle RS-485 Um mit der SCU200 von einem übergeordneten System aus zu kommunizieren, müssen alle Geräte (Master & Slaves) die gleiche Datenrate und das gleiche Datenformat haben. Diese Einstellungen werden über die Web-Benutzeroberfläche definiert, wie im entsprechenden Kapitel beschrieben.
  • Seite 81 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM • Fehlercodes Das Modbus-Protokoll definiert eine gemeinsame Art der Fehlerberichterstattung. Von jeder im Unicast- Modus gesendeten Anforderung (Lesen oder Schreiben) wird erwartet, dass sie einen Wert in einem Paket der gleichen Struktur zurück gibt. Im Falle eines Nachrichtenübermittlungsfehlers (kein CRC-Problem, sondern ein Problem bei der Nachrichtenausführung) enthält die generierte Antwort einen Funktionscode...
  • Seite 82 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 7.1.1.Lesewerte des CMS-Stromsensors Die SCU 200 ermöglicht den Anschluss von 32 Stromsensoren am Flachkabel. Sie können der Modbus-ID von 1 bis 32 zugewiesen werden und über die Web-UI und Modbus TCP/RTU-Protokolle gelesen/gesteuert werden. Für das direkte Lesen mit dem Modbus-Protokoll werden die Sensordatenpunkte wie folgt bereitgestellt.
  • Seite 83 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM • Register für den aktuellen Sensorstatus Das CMM-Statusregister zeigt den Status des CMM-Moduls an. Die einzelnen Bits des Statusregisters geben Fehler, Warnungen oder andere Zustände an. Verhalten Kommentare ASIC_VOUT > 4V75 prüfen ASIC-Gerätefehler ASIC_VOUT < 0V25 prüfen ASIC-Gerätefehler...
  • Seite 84 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 7.1.2.Ablesungen des Energiezählermoduls Das INS-E3, alternativ als Messmodul oder Konnektivitätsmesser bezeichnet, ist ein Gerät, das zu beiden Familien von Stromzählern und Konnektivitäts-Erweiterungsmodulen gehört. Es kann elektrische Parameter des Niederspannungs-Wechselstromnetzes messen und über die Modbus-Kommunikation auslesen. Es können maximal 16 Dosiermodule an eine SCU angeschlossen werden.
  • Seite 85 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM Momentanwerte QUADRANT Unsigned Momentanwerte COSINE_PHI Signed 0,0001 FIRMWARE_ FW-Upgrade Byte-Fluss 1024 UPGRADE • Modbus-ID-Zuweisung 0x69 – SID-Anforderung Diese spezielle Modbus-Funktion ist so implementiert, dass sie während des automatischen Zuweisungsprozesses der Modbus-ID verwendet wird. Das Gerät sendet eine Broadcast-Antwort nach einer zufälligen Verzögerung innerhalb der angegebenen Höchstzeit, wenn alle folgenden Bedingungen...
  • Seite 86 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM • Modbus-ID zurücksetzen Diese Funktion wird verwendet, um das zugewiesene Modbus-ID-Gerät auf den Standardwert von 247 zurückzusetzen. Richtung Rahmen Kommentare M → B 0x00 Broadcast 0x67 Funktionscode 0x00 Gerätetyp MSB 0xD7 Gerätetyp LSB CRCLSB, CRCMSB B → M Keine Antwort •...
  • Seite 87 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM 7.1.3.Ablesungen der E/A-Module • Ablesungen der E/A-Module Die SCU 200 ermöglicht den Anschluss von bis zu 8 E/A-Modulen (falls kein anderes Gerät angeschlossen ist – die maximale Geräteanzahl beträgt 32 und ein E/A-Modul zählt wie 8 Geräte). E/A-Module können einer Modbus-ID von 1 bis 32 zugewiesen werden und können über Web-UI und Modbus TCP/RTU-...
  • Seite 88 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM • Seriennummer (SID) In diesem Register ist eine Seriennummer gespeichert. Es ist wichtig, dass jedes Gerät eine einzigartige SID hat. Sie wird auf der Grundlage des Gerätetyps und des Herstellungsdatums definiert. 0xTRRR YYYY MMDD SSSS, wobei: T – 4-Bit-Wert, der den Gerätetyp darstellt: 0x0 für reguläre Geräte;...
  • Seite 89 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM • E/A-Konfiguration Mit diesem Register wird die Portkonfiguration eingestellt. Die Konfiguration für Ports ist auf 4 Bits mit spezifischem Offset eingestellt: Offset Beschreibung Port 1 Port 2 Port 3 Port 4 Je nach Gerätetyp stehen folgende Optionen zur Auswahl:...
  • Seite 90 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM Diese Tabelle gibt einen detaillierten Überblick über die Variablen, die über verschiedene Medien für E/A- Module verfügbar sein können: Für Variablen, die über Modbus TCP, REST-API, REST-API-Verlaufsdaten, Web-UI verfügbar sind, ist zu beachten, dass sie mit 1 und 0 angegeben werden, wenn sie nicht über diese Medien verfügbar sind.
  • Seite 91 Deaktiviert/Aktiviert einschalten und bei Bedarf die TCP-Portnummer anpassen. Standardmäßig wird Port 502 verwendet Die SCU200 fungiert als Modbus RTU-Router und verfügt weder über statische Register noch über eine eigene Modbus-ID. Um ein Gerät abzufragen, sollte der Benutzer Verbindungsparameter, IDs, Funktionen und Adressen genau so verwenden, wie es bei einer direkten Abfrage eines Geräts der Fall wäre.
  • Seite 92 15 – Mehrere Spulen schreiben 16 - Mehrere Register schreiben Wenn die Verbindung inaktiv ist, was bedeutet, dass der Modbus-Client mit SCU200 verbunden ist, aber keine Anforderungen ausgetauscht werden, unterbricht die SCU200 eine solche Verbindung nach 60 Sekunden. Die Verbindung konnte wieder normal aufgebaut werden.
  • Seite 93 SCU200 INSITE ENERGIEMANAGEMENTSYSTEM “currentTransformerRatio”: Variablennamen, die auf der Web-UI angezeigt werden. Unter Einbeziehung der folgenden Kategorien kann jede Kategorie verwendet werden: • Momentanwerte “category”: “Settings” • Energiewerte • Leistungsqualitätswerte Diese Werte werden auf dem entsprechenden Widget, ansonsten im Widget „Benutzerdefinierte Werte“ angezeigt “description”:...
  • Seite 94 7.2.Drahtloser M-Bus 7.2.1.Ablesewerte drahtloser M-Bus-Geräte Die SCU200 ermöglicht den Anschluss von bis zu 16 INS-WM-Modulen (falls keine INS-E3-Module angeschlossen sind). Sie können mit einer Modbus-ID aus dem Bereich 49-63 adressiert werden. Jedes Modul kann so konfiguriert werden, dass es im drahtlosen M-Bus-Modus C1 oder T1 lauscht. Sie sind so festgelegt, dass sie auf 868,95 MHz Funkfrequenz arbeiten.
