ABB Advant Controller 31 Systembeschreibung Seite 87

5.2.1 Analoges Eingabemodul 07 AI 91
8 Eingänge, konfigurierbar für Thermofühler oder als Spannungseingabe
24 V DC, CS31-Systembus

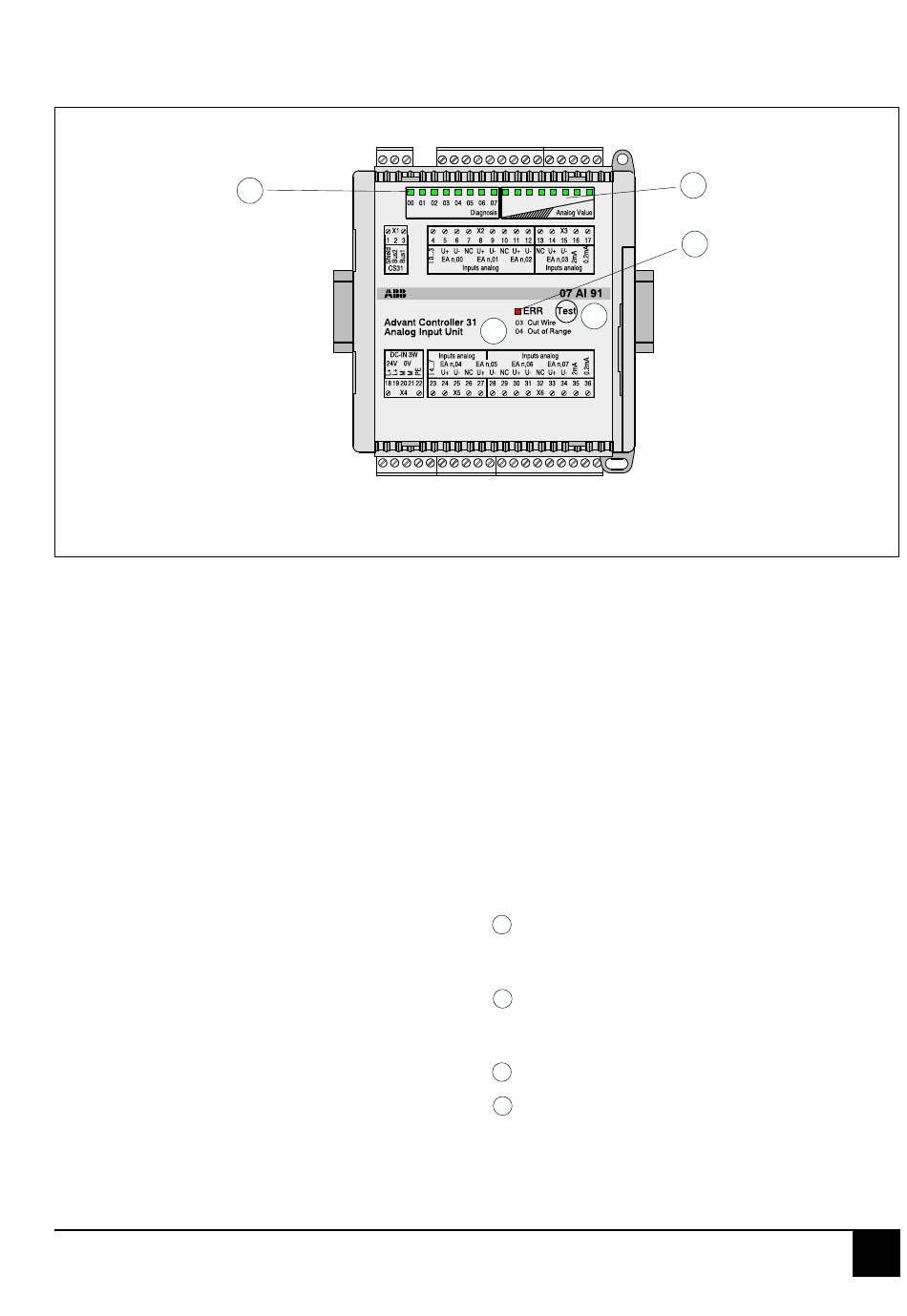

Bild 5.2.1-1: Analoges Eingabemodul 07 AI 91
Inhalt
Verwendungszweck ........................................... 5.2.1- 1
Anzeigen und Bedienelemente
auf der Frontplatte ....................................... 5.2.1- 1
Elektrischer Anschluß ........................................ 5.2.1- 1
Konfiguration ..................................................... 5.2.1- 3
Die Meßbereiche der Eingabekanäle ................. 5.2.1- 4
Adressierung ..................................................... 5.2.1- 9
Verhalten bei Normalbetrieb .............................. 5.2.1- 9
Diagnose und Anzeigen ..................................... 5.2.1- 9
Technische Daten .............................................. 5.2.1-11
Frontfolie und äußere Abmessungen ......... 5.2.1-15
Verwendungszweck
Das analoge Eingabemodul 07 AI 91 wird als Vor-Ort-
Modul am CS31-Systembus eingesetzt. Es enthält 8 ana-
loge Eingangskanäle mit folgenden Eigenschaften:
•
Die Kanäle sind paarweise konfigurierbar für den
Anschluß folgender Temperaturfühler bzw. Span-
nungsgeber:
• ± 10 V / ± 5 V / ± 500 mV / ± 50 mV
• 4...20 mA (mit externem 250-Ω-Widerstand)
• Pt100 / Pt1000 mit Linearisierung
• Thermoelemente Typ J, K und S mit Lineari-
sierung
• Es dürfen nur isolierte Geber eingesetzt werden.
•
Der Bereich ± 5 V ist mit einem zusätzlichen exter-
nen 250 Ω Strommeßwiderstand auch für 0..20 mA
geeignet.
Advant Controller 31 / Stand: 05.2001
1
4
2
•
Die Konfiguration der Eingangskanäle sowie die
Einstellung der Moduladresse werden an DIL-
Schaltern vorgenommen.
Das 07 AI 91 belegt eine Moduladresse (Gruppennum-
mer) im Worteingabebereich. Jeder der 8 Kanäle belegt
16 Bit.
Das Gerät arbeitet mit einer Versorgungsspannung von
24 V DC. Der CS31-Systembusanschluß ist vom übrigen
Gerät potentialgetrennt.
Das Modul verfügt über eine Reihe von Diagnosefunktio-
nen (siehe Abschnitt "Diagnose und Anzeigen"). Es führt
an allen Kanälen eine Selbstkalibrierung durch.
Anzeigen und Bedienelemente auf der
Frontplatte
8 grüne LEDs für Kanalauswahl und Diagnose,
1
8 grüne LEDs zur Analogwertanzeige eines
Kanals
Liste der Diagnoseinformationen bezogen auf die
2
LEDs, wenn diese zur Diagnoseanzeige verwen-
det werden
Rote LED zur Meldung von Fehlern
3
Test-Taste
4
Elektrischer Anschluß
Das Modul wird auf einer Hutprofilschiene (15 mm hoch)
oder mit 4 Schrauben befestigt. Das folgende Bild zeigt
den elektrischen Anschluß des Eingabemoduls.
5.2.1-1
1
3
07 AI 91
2
