ABB Advant Controller 31 Systembeschreibung Seite 10

Fall b:
Mehrere Schaltschränke: Wenn die Anlagenteile nicht leitend (bzw. nicht stromtragfähig) miteinander verbunden sind, ist
die kapazitive Erdung anzuwenden, um zu vermeiden, daß über die Kabelschirme Ausgleichsströme fließen.
Schaltschrank 1
Erdungsschiene
Schaltschrank 1
Schaltschrankerde
Schaltschrank 2
Schaltschrankerde

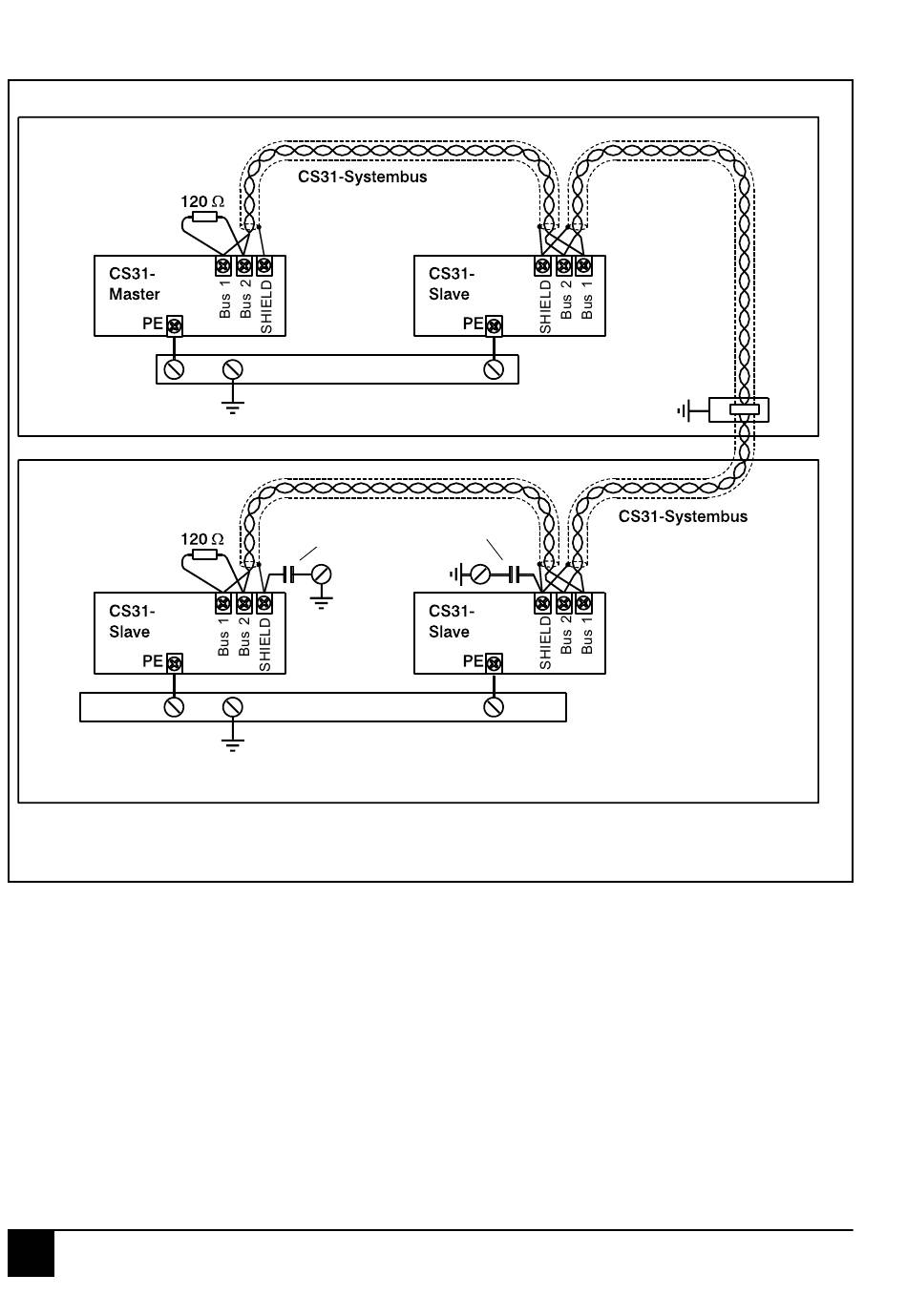

Bild 1.2-5: Erdungskonzept bei mehreren Schaltschränken, direkte Erdung am Schaltschrankeintritt
des ersten Schaltschranks (Schrank mit Master), kapazitive Erdung an den Modulen
In allen Fällen gilt: Die Gesamtlänge der Erdverbindungen Schirm-Modulträger und Modulträger-Erdungsschiene soll
möglichst kurz sein (max. 25 cm) und mit möglichst großem Querschnitt ausgeführt sein (mindestens 2,5 mm
VDE 0160 verlangt, daß der Schirm im System mindestens einmal direkt geerdet ist.
_____________________________________________________________________________________________________
1.3 Projektierungshinweise
siehe Griff 5
2
Systemdaten, Systemaufbau
kapazitive Erdung über 0,1 µF X-Kond.
direkt am Schaltschrankblech
1-6
direkte
Erdung
mit Schelle
auf Schalt-
schrankblech
Erdungsschiene
Schaltschrank 2
Advant Controller 31 / Stand: 05.2001
).
2
