ABB Advant Controller 31 Systembeschreibung Seite 8

Bustopologie
1.2 CS31-Systembus
Ein CS31-Systembus enthält grundsätzlich nur einen Bus-
master (Zentraleinheit oder Koppler), der das Busgesche-
hen steuert. Es sind bis zu 31 Slaves am Bus möglich
(z. B. Vor-Ort-Module oder als Slave konfigurierte Zen-
traleinheiten).
120 Ω Abschluß-
widerstand, in den
Kopplern 07 CS 61
und 35 CS 91 ist
der 120-Ω-Wider-
stand bereits ent-
halten

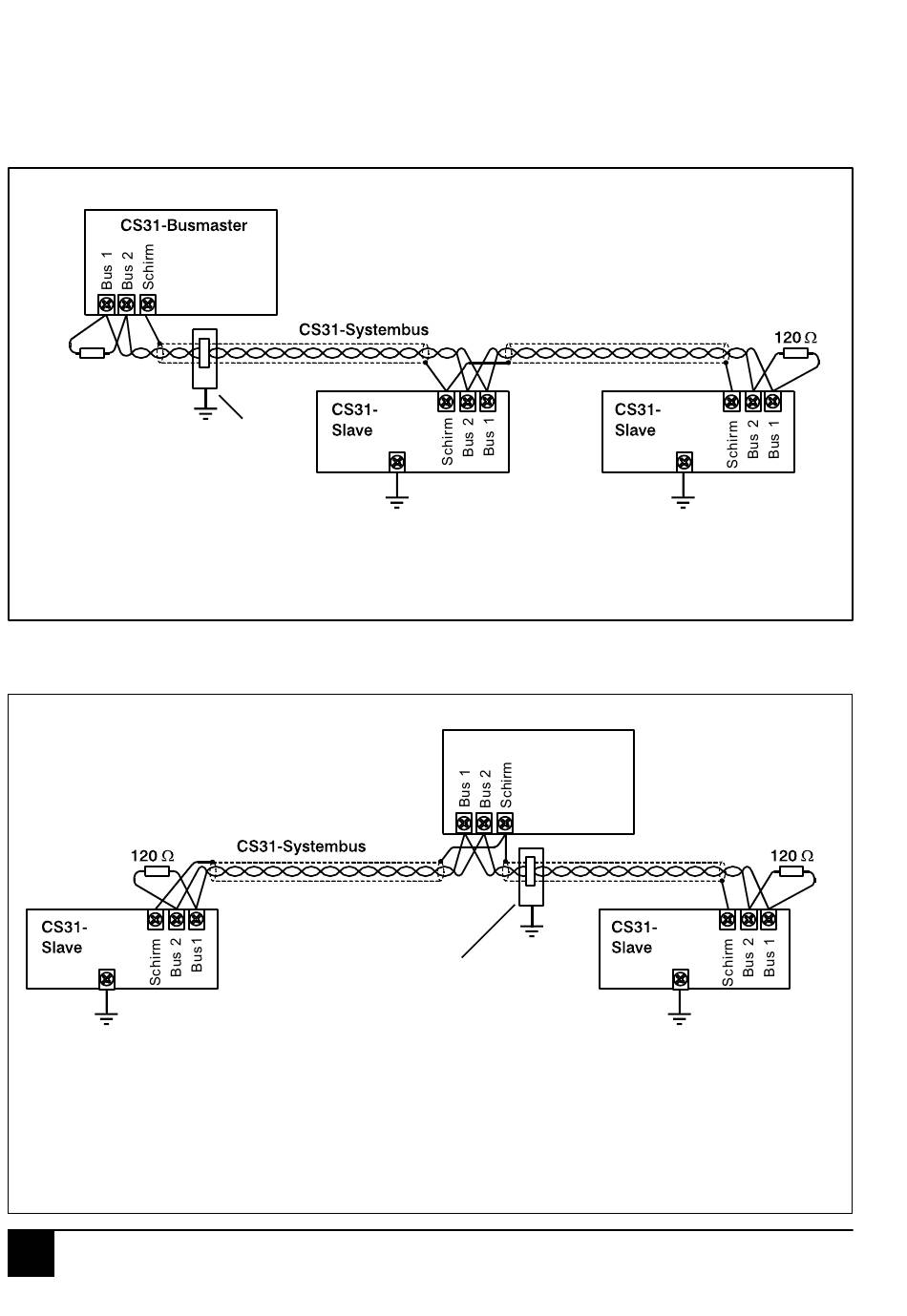

Bild 1.2-1: Bustopologie für CS31-Systembus (Busmaster an einem Ende der Busleitung)
Bild 1.2-2: Bustopologie für CS31-Systembus (Busmaster innerhalb der Busleitung)
Diese Konfiguration ist nur für Busmaster zulässig, die keinen eingebauten Abschlußwiderstand enthalten.
Für Koppler 07 CS 61 und 35 CS 91 ist diese Konfiguration nicht zulässig.
2
Systemdaten, Systemaufbau
direkte
Erdung
mit Schelle
auf Schalt-
schrankblech
Außer den im folgenden angegebenen Verdrahtungsanwei-
sungen gelten zusätzlich die bei den Gerätebeschreibun-
gen enthaltenen Verdrahtungs- und Erdungshinweise.
CS31-Busmaster
direkte
Erdung
mit Schelle
1-4
Konfiguration nicht
möglich für die
Koppler 07 CS 61
und 35 CS 91.
Advant Controller 31 / Stand: 05.2001
