ABB Advant Controller 31 Systembeschreibung Seite 101

85
120
94
102
5
94
Alle Maße in mm.
Die Gerätetiefe beträgt 85 mm. Wird eine Hutprofilschiene für die Montage verwendet, erhöht sich die Einbau-
tiefe um die Bautiefe der Schiene.

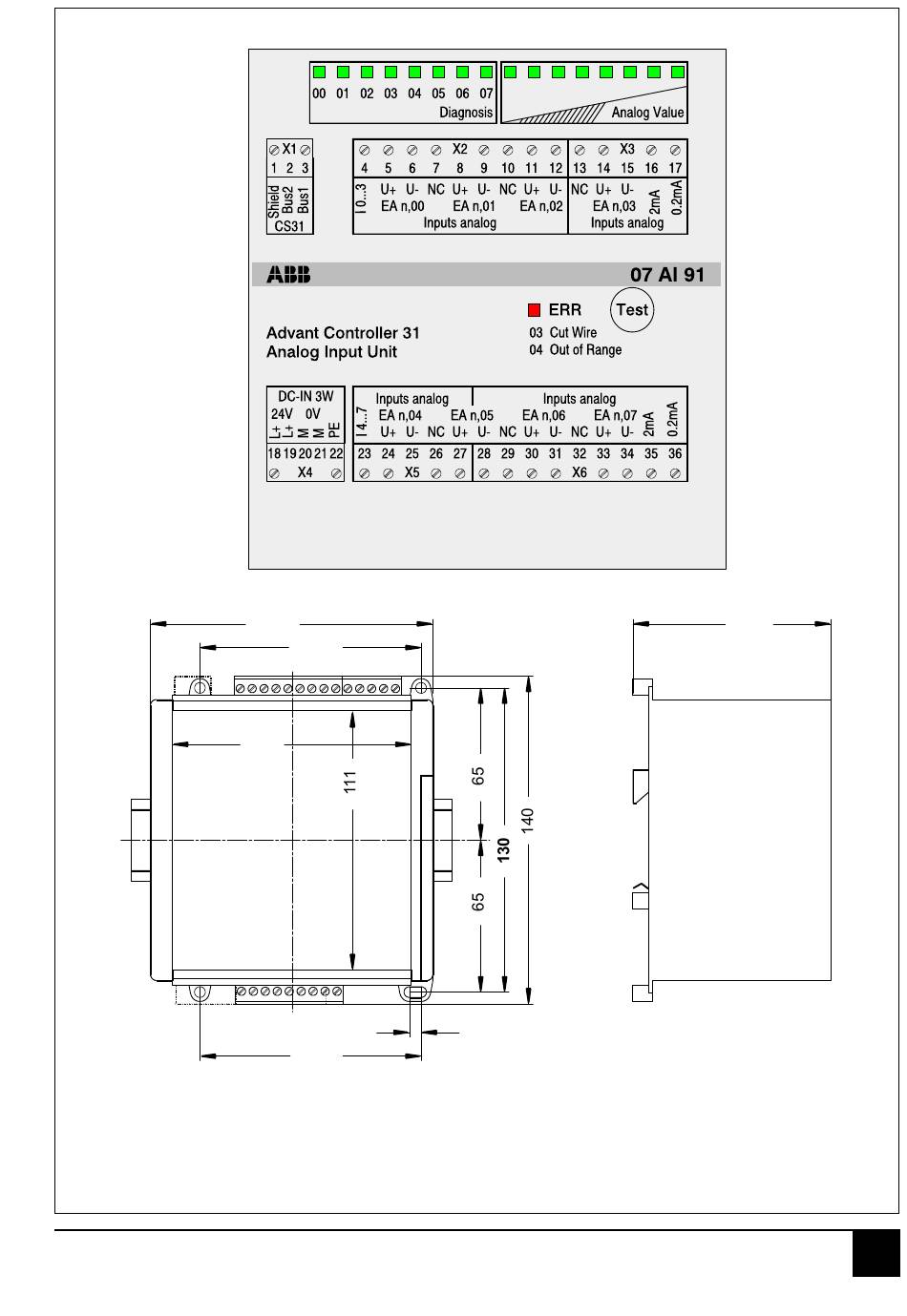

Bild 5.2.1-13: 07 AI 91, Frontfolie und äußere Abmessungen, Maße für Montagebohrungen fett
2
5.2.1-15 07 AI 91
Advant Controller 31 / Stand: 05.2001
