ABB Advant Controller 31 Systembeschreibung Seite 103

5.4.1 Analoges Ein-/Ausgabemodul 07 AC 91
16 Ein-/Ausgänge, konfigurierbar für ±10 V, 0...10 V, 0...20 mA,
8/12 Bit Auflösung, 2 Betriebsarten, CS31-Systembus

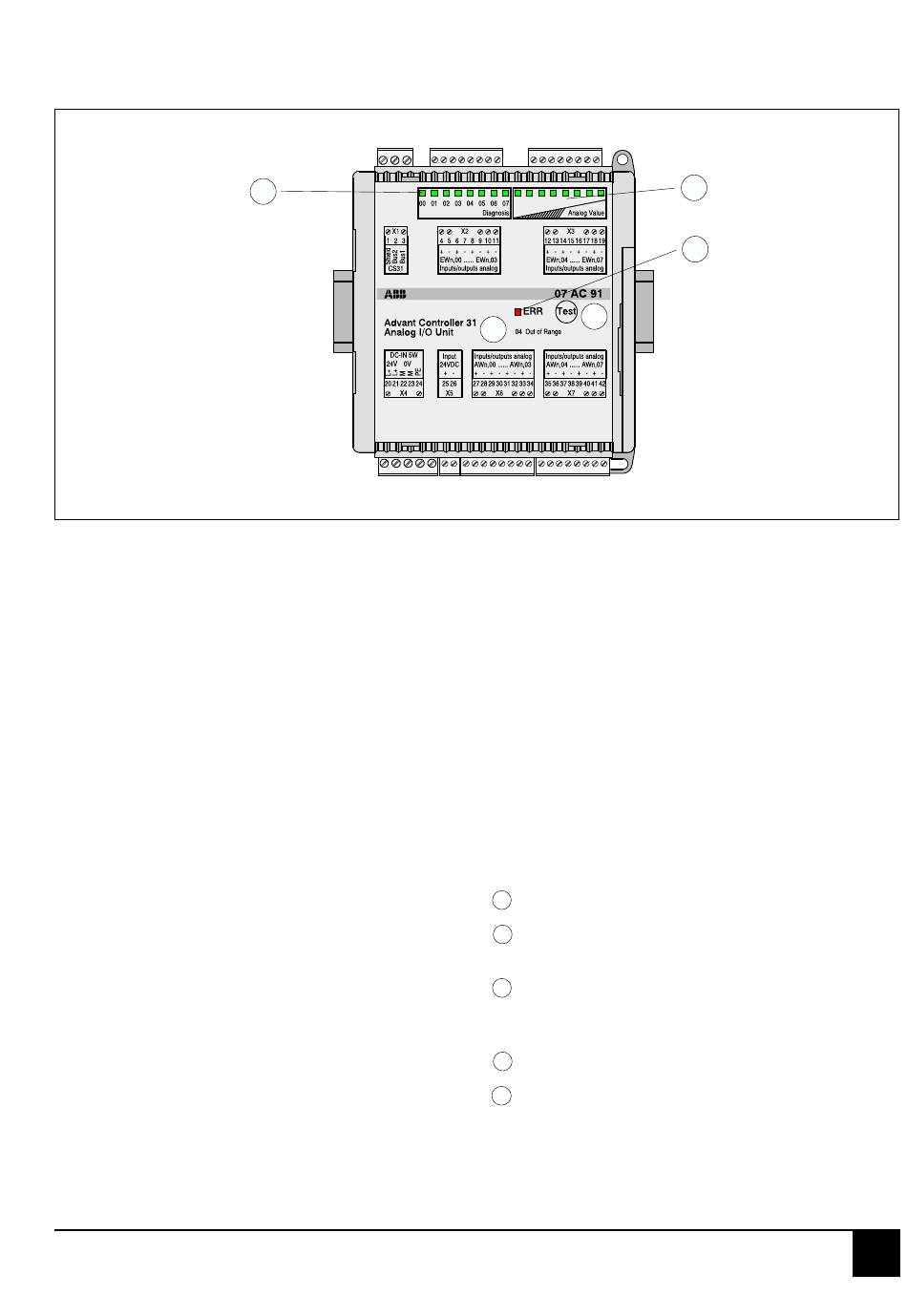

Bild 5.4.1-1:
Analoges Ein-/Ausgabe-
modul 07 AC 91
Inhalt
Verwendungszweck ........................................... 5.4.1- 1
Anzeigen und Bedienelemente
auf der Frontplatte ....................................... 5.4.1- 1
Elektrischer Anschluß ........................................ 5.4.1- 1
Konfiguration ..................................................... 5.4.1- 3
Die Meßbereiche der Analogkanäle ................... 5.4.1- 4
Adressierung ..................................................... 5.4.1- 6
Verhalten bei Normalbetrieb .............................. 5.4.1- 6
Diagnose und Anzeigen ..................................... 5.4.1- 6
Technische Daten .............................................. 5.4.1- 8
Frontfolie und äußere Abmessungen .......... 5.4.1-11
Verwendungszweck
Das analoge Ein-/Ausgabemodul 07 AC 91 wird als Vor-
Ort-Modul am CS31-Systembus eingesetzt. Es enthält 16
analoge Ein-/Ausgabekanäle, die in zwei Betriebsarten
konfigurierbar sind:
•
Betriebsart "12 Bit":
8 Eingangs-Kanäle, einzeln konfigurierbar
±10 V oder 0...20 mA, 12 Bit Auflösung und
8 Ausgangs-Kanäle, einzeln konfigurierbar
±10 V oder 0...20 mA, 12 Bit Auflösung
•
Betriebsart "8 Bit":
16 Kanäle, paarweise konfigurierbar als Eingänge
oder Ausgänge, 0...10 V oder 0...20 mA, 8 Bit
Auflösung
•
Die Konfiguration wird an DIL-Schaltern vorgenom-
men.
Advant Controller 31 / Stand: 05.2001
1
5
3
•
Für Meßsignale von 4...20 mA steht in der SPS
das Verknüpfungselement ANAI4_20 zur Verfü-
gung (siehe 907 PC 331, Verknüpfungselemente-
bibliothek).
Das Modul 07 AC 91 belegt am CS31-Systembus bis zu
acht Eingabe-Worte plus bis zu acht Ausgabe-Worte. In
Betriebsart "8 Bit" werden je 2 Analogwerte in ein Wort
gepackt.
Das Gerät arbeitet mit einer Versorgungsspannung von 24
V DC. Der CS31-Systembusanschluß ist vom übrigen Gerät
potentialgetrennt.
Das Modul verfügt über eine Reihe von Diagnosefunktio-
nen (siehe Abschnitt "Diagnose und Anzeigen").
Anzeigen und Bedienelemente auf der
Frontplatte
8 grüne LEDs für Kanalauswahl und Diagnose,
1
8 grüne LEDs zur Analogwertanzeige eines
2
Kanals
Liste der Diagnoseinformationen bezogen auf die
3
LEDs, wenn diese zur Diagnoseanzeige verwen-
det werden
Rote LED zur Meldung von Fehlern
4
Test-Taste
5
Elektrischer Anschluß
Das Modul wird auf einer Hutprofilschiene (15 mm hoch)
oder mit 4 Schrauben befestigt. Das folgende Bild zeigt
den elektrischen Anschluß des Ein-/Ausgabemoduls.
5.4.1-1
2
4
07 AC 91
