Konfiguration der Analogkanäle und Einstellung der Moduladresse am CS31-Bus
Die 16 Analogkanäle können mit DIL-Schaltern (unter dem Schieber auf der rechten Seite des Modulgehäuses)
in zwei Betriebsarten konfiguriert werden (siehe folgende Zeichnungen):
Betriebsart "12 Bit": 8 analoge Eingänge (Klemmen 4 bis 19) plus 8 analoge Ausgänge (Kl. 27 bis 42),
Betriebsart "8 Bit":
DIL-Schalter 1
Klemmen
Analogeingang
Jeder der Schalter von den DIL-Schaltern 1 und 2
konfiguriert einen Kanal: OFF = ±10 V, ON = 20 mA
Beispiel: DIL-Schalter 1, Position 1 = OFF:
Analogkanal 0 ist für ±10 V konfiguriert.
Analogeingang
Analogausgang
Eingang oder Ausgang / 0...10 V oder 0...20 mA
paarweise, d.h. für je zwei Kanäle gemeinsam
mit zwei Schaltern je Paar
Linker Schalter OFF = beide Kanäle Analogeingang
Linker Schalter ON = beide Kanäle Analogausgang
Rechter Schalter OFF = 0...10 V
Rechter Schalter ON = 0...20 mA
Beispiel: DIL-Schalter 1, Positionen 1 und 2:
Analogkanäle 0 und 1 sind als Eingänge für
0...20 mA konfiguriert.

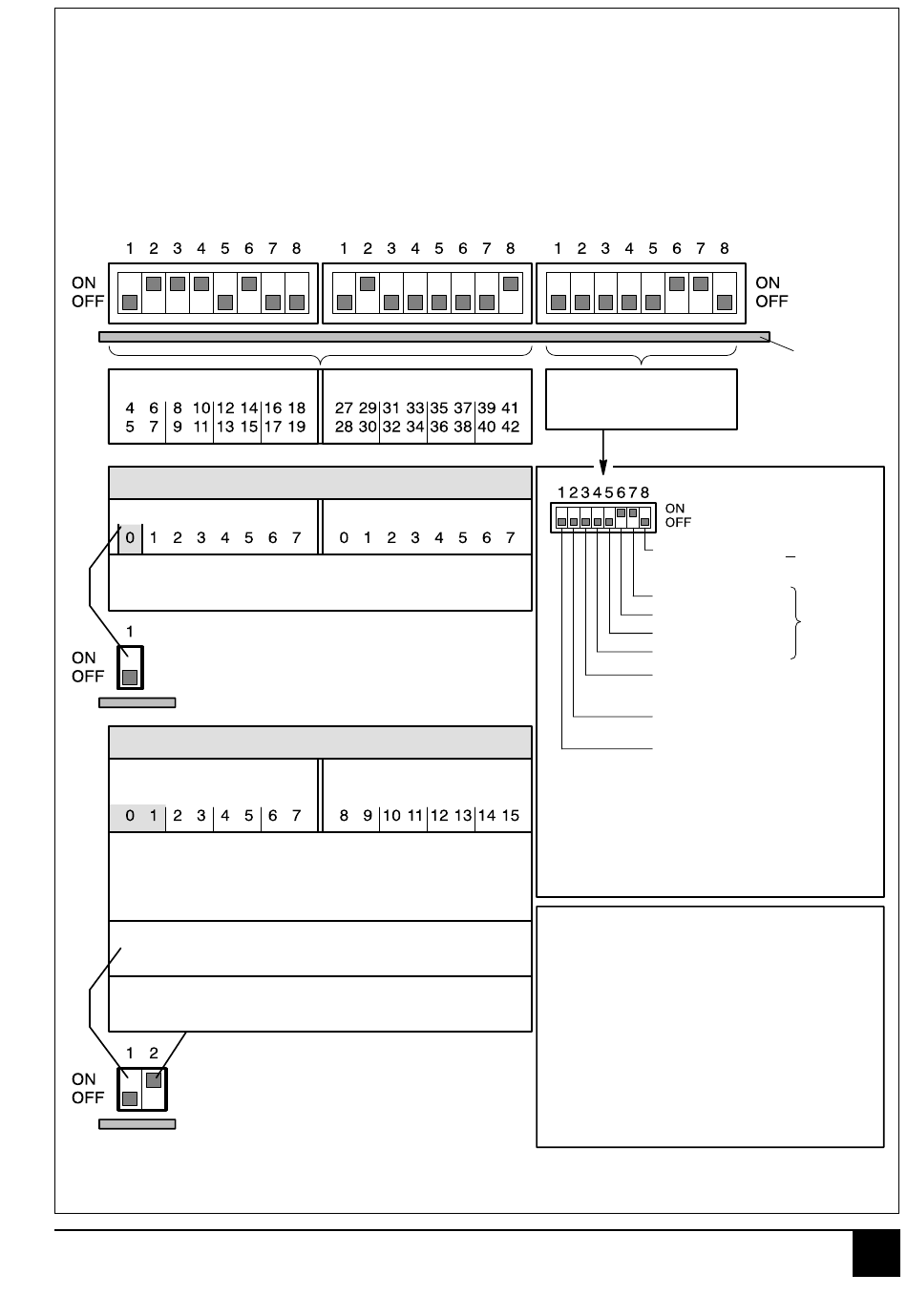

Bild 5.4.1-3: Konfiguration der Analogkanäle und Einstellung der Moduladresse am CS31-Systembus
Advant Controller 31 / Stand: 05.2001
konfigurierbar für ±10 V oder 0...20 mA, Auflösung 12 Bit
16 analoge Kanäle paarweise konfigurierbar als Eingang oder Ausgang für
0...10 V oder 0...20 mA, Auflösung 8 Bit
DIL-Schalter 2
Klemmen
Betriebsart "12 Bit"
Analogausgang
Betriebsart "8 Bit"
Analogeingang
Analogausgang
Einstellung
Adreß-DIL-Schalter
Moduladresse
Betriebsart
Die Moduladresse ergibt sich aus der
Summe der Wertigkeiten der Schalter, die
in Stellung ON stehen.
Beispiel: Schalter 6 und 7 ON
Moduladresse: 2 + 1 = 3
Wichtig!
Die analogen Ausgänge müssen über ein
binäres 1-Signal (24V) an den Klemmen
25 (+) und 26 (-) freigegeben werden.
Diese beiden Klemmen sind potential-
getrennt, d. h. daß sowohl das Bezugs-
potential als auch das Steuersignal ange-
schlossen werden müssen.
Ohne das Anliegen des Freigabesignals
sind die analogen Spannungsausgänge auf
0 V und die Stromausgänge auf 0 mA.
5.4.1-3
Leiterplatte
OFF: Kanal-Nr. < 7
ON: Kanal-Nr. > 7
Bitwertigkeit 1 Modul-
Adresse;
Bitwertigkeit 2
Wertigkeit
Bitwertigkeit 4
der Bits
Bitwertigkeit 8
Überwachung der Meßbereichs-
grenzen, OFF=ja, ON=nein
reserviert (auf OFF einstellen)
OFF: Betriebsart "12 Bit"
ON: Betriebsart "8 Bit"
